Einbau- und Betriebsanleitung
Installation and Operating Instructions
Instructions de montage et de service
REact60DC/ 100DC-Motor-Gruppe

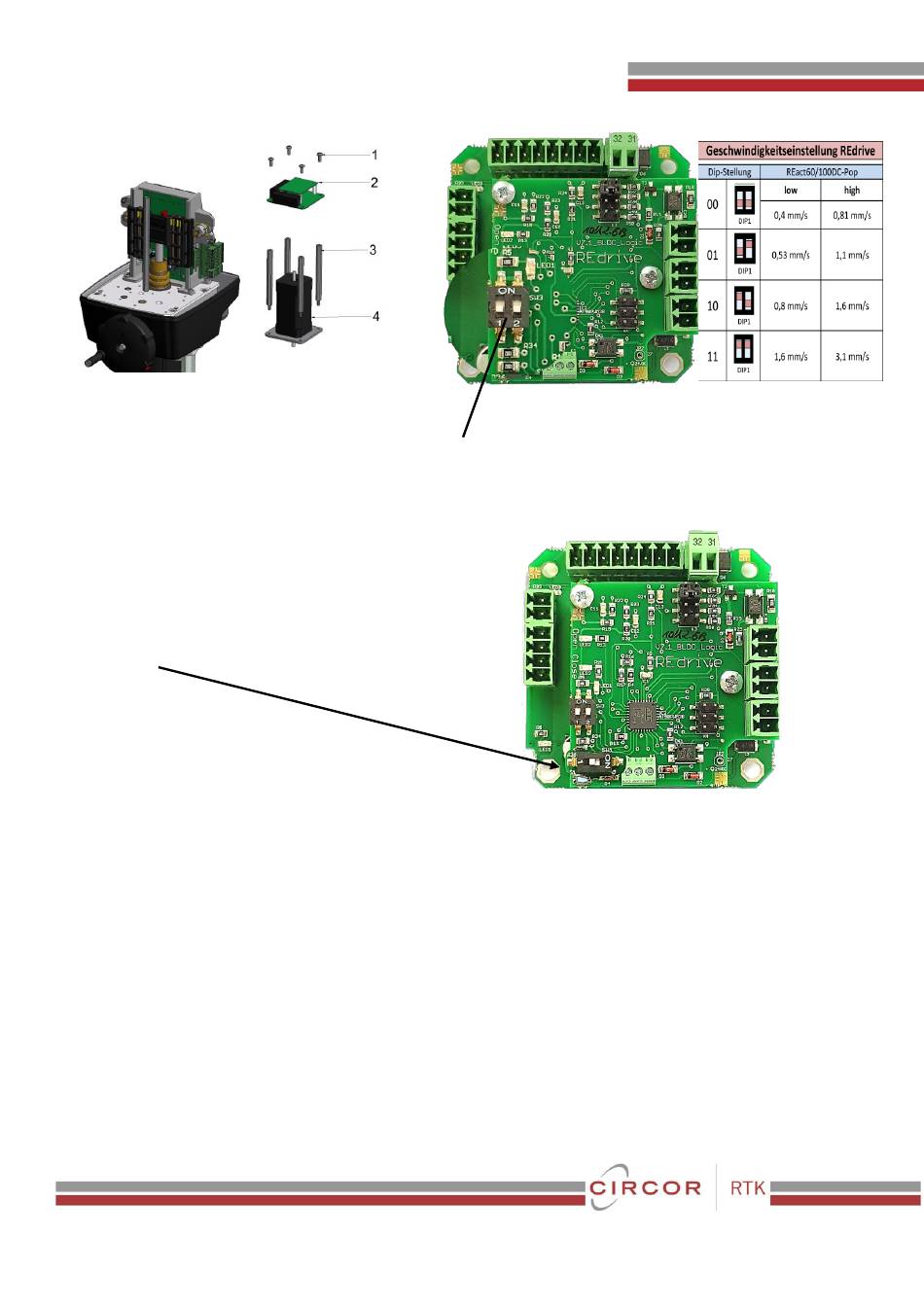

Fig. 12
1 2x Linsenschraube / screw / vis M4x10
2 1x REdrive-Platine/ REdrive board/ platine REdrive
3 2x Abstandsbolzen /
distance bolts / boujons d'écartement
4 2x Federring / spring washer /
rondelle élastique
5 2x Linsenkopf-Schraube / screw / vis ø4x16
6 BLDC-Motor-Gruppe / motor-group / groupe moteur
Wirkrichtung der Antriebsspindel im
Direction of actuator spindle during
Direction de la tige de l´actionneur pendant mode
DIP = off → Spindel ausgefahren, spindle extended
Bielle de commande sorti
DIP = on → Spindel eingefahren, spindle retracted
Bielle de commande rentrer
REact60_100DC_PoP-8010v1.0.docx
REdrive
Fig.13
Dip1
M4x65 SW7
PoP
Betrieb
PoP
operation
PoP
Fig.13/1
- 19 -
REact60/100DC_PoP-80190
04/2023
