Einbau- und Betriebsanleitung
Installation and Operating Instructions
Instructions de montage et de service

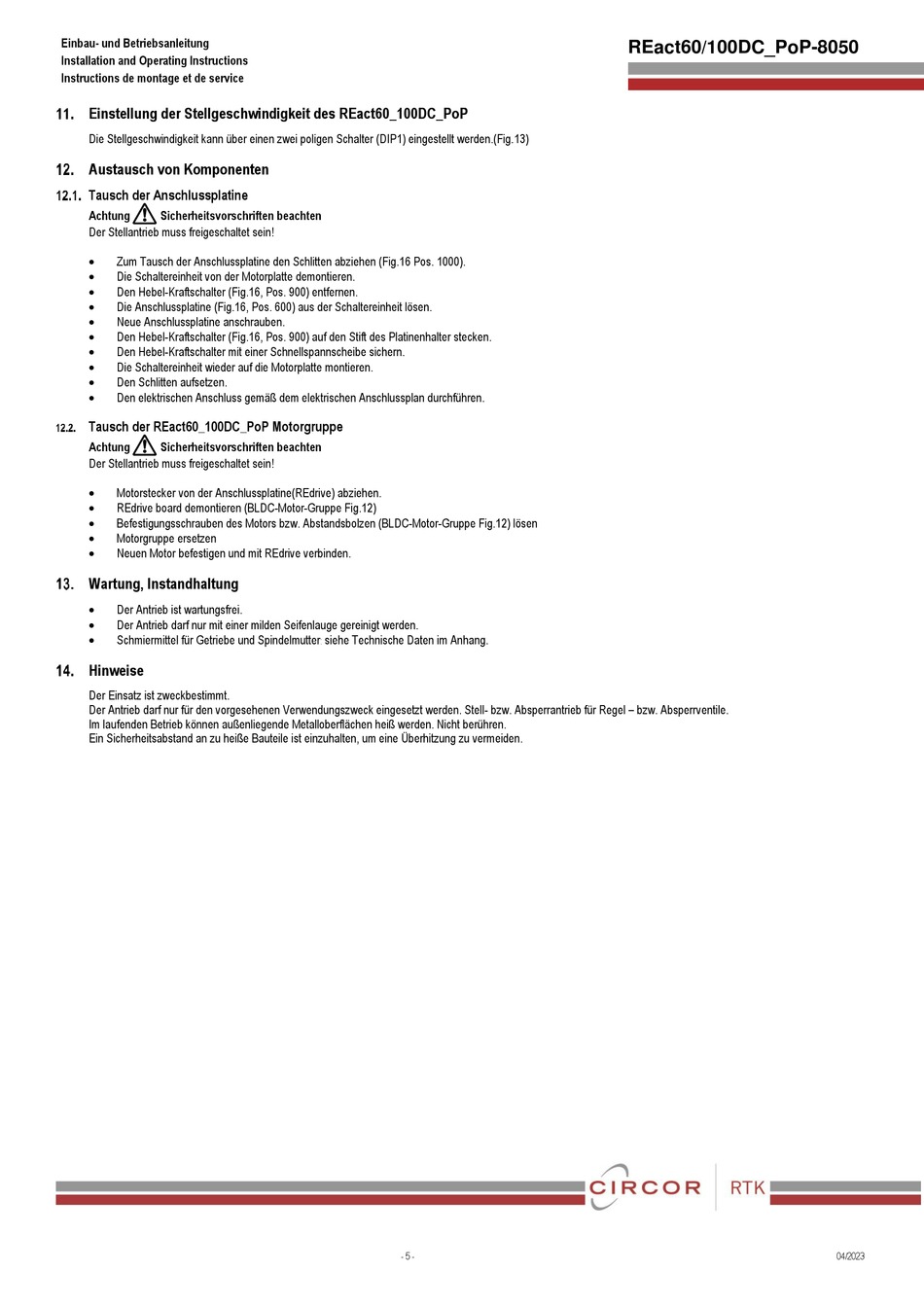

Einstellung der Stellgeschwindigkeit des REact60_100DC_PoP
Die Stellgeschwindigkeit kann über einen zwei poligen Schalter (DIP1) eingestellt werden.(Fig.13)
Austausch von Komponenten
Tausch der Anschlussplatine
a
Achtung
Sicherheitsvorschriften beachten
Der Stellantrieb muss freigeschaltet sein!
•
Zum Tausch der Anschlussplatine den Schlitten abziehen (Fig.16 Pos. 1000).
•
Die Schaltereinheit von der Motorplatte demontieren.
•
Den Hebel-Kraftschalter (Fig.16, Pos. 900) entfernen.
•
Die Anschlussplatine (Fig.16, Pos. 600) aus der Schaltereinheit lösen.
•
Neue Anschlussplatine anschrauben.
•
Den Hebel-Kraftschalter (Fig.16, Pos. 900) auf den Stift des Platinenhalter stecken.
•
Den Hebel-Kraftschalter mit einer Schnellspannscheibe sichern.
•
Die Schaltereinheit wieder auf die Motorplatte montieren.
•
Den Schlitten aufsetzen.
•
Den elektrischen Anschluss gemäß dem elektrischen Anschlussplan durchführen.
Tausch der REact60_100DC_PoP Motorgruppe
a
Achtung
Sicherheitsvorschriften beachten
Der Stellantrieb muss freigeschaltet sein!
•
Motorstecker von der Anschlussplatine(REdrive) abziehen.
•
REdrive board demontieren (BLDC-Motor-Gruppe Fig.12)
•
Befestigungsschrauben des Motors bzw. Abstandsbolzen (BLDC-Motor-Gruppe Fig.12) lösen
•
Motorgruppe ersetzen
•
Neuen Motor befestigen und mit REdrive verbinden.
Wartung, Instandhaltung
•
Der Antrieb ist wartungsfrei.
•
Der Antrieb darf nur mit einer milden Seifenlauge gereinigt werden.
•
Schmiermittel für Getriebe und Spindelmutter
Hinweise
Der Einsatz ist zweckbestimmt.
Der Antrieb darf nur für den vorgesehenen Verwendungszweck eingesetzt werden. Stell- bzw. Absperrantrieb für Regel – bzw. Absperrventile.
Im laufenden Betrieb können außenliegende Metalloberflächen heiß werden. Nicht berühren.
Ein Sicherheitsabstand an zu heiße Bauteile ist einzuhalten, um eine Überhitzung zu vermeiden.
REact60_100DC_PoP-8010v1.0.docx
siehe Technische Daten im Anhang.
:
- 5 -
REact60/100DC_PoP-8050
04/2023
