7. Elektrischer Anschluss

Achtung! Die zulässigen elektrischen Grenzdaten des Grenzwert-
gebers beachten.
Beim Schalten von induktiven Lasten wie Schütze, Relais usw. muss in jedem
Falle gewährleistet sein, dass die elektrischen Grenzwerte auch kurzzeitig, z.B.
durch Spannungsspitzen, nicht überschritten werden. Höhere Schaltwerte
können die Lebensdauer stark reduzieren und sogar den Kontakt zerstören. Zur
Vermeidung von Überlastung der Reedkontakte wird ein Kontaktschutzrelais
empfohlen.
+ / ~
- / ~

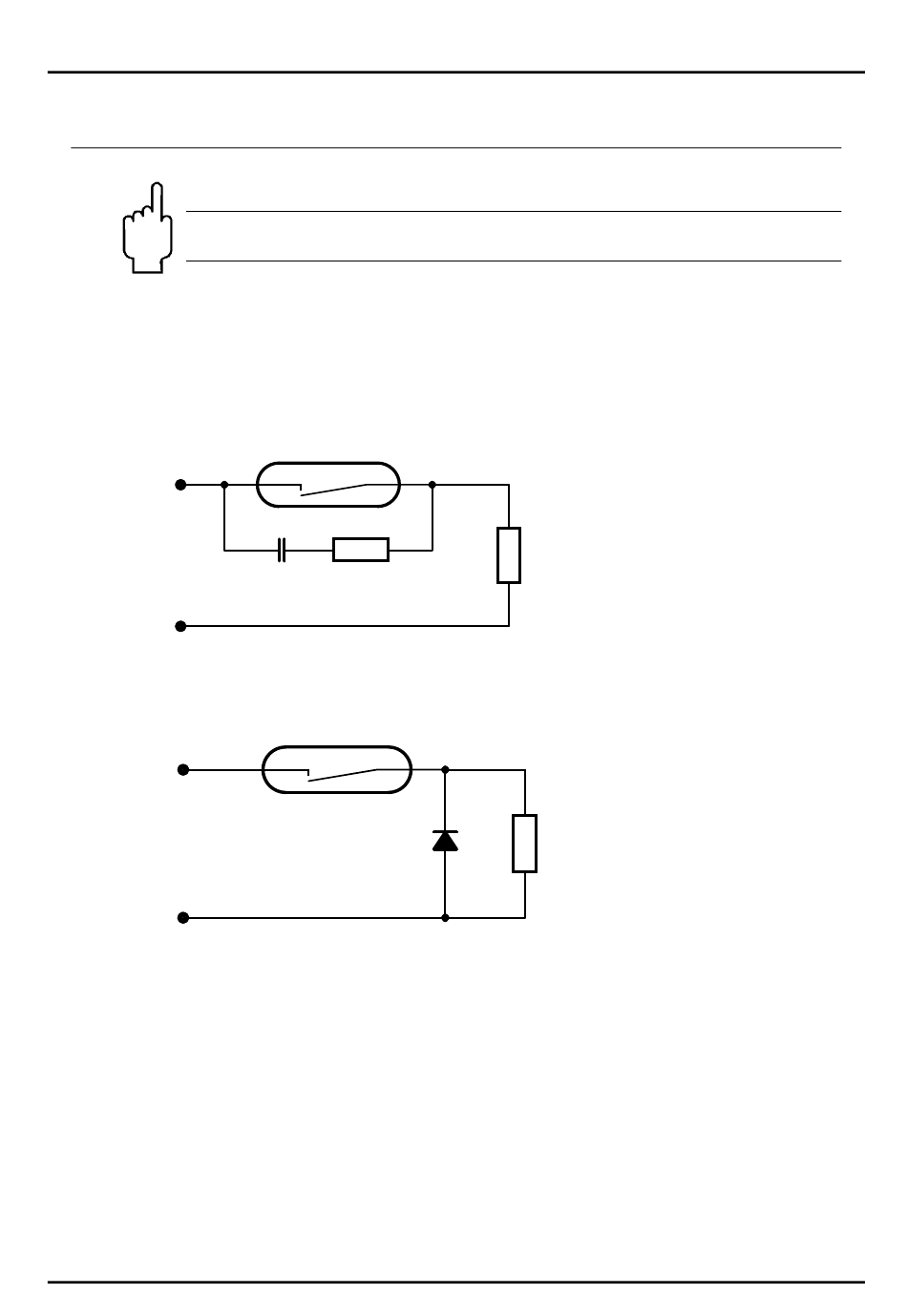

Schutz bei induktiven Lasten durch RC-Glied parallel zum Kontakt
+ / ~
- / ~
Schutz bei induktiven Lasten durch Freilaufdiode parallel zur Last
Seite 8
C R
Last
Last
