NBK-Rxx
NBK-RN/RV
Die Montage des Grenzwertgebers NBK-RN/RV erfolgt mittels der beiliegenden
Rohrschellen. Die Kabelverschraubung muss immer nach unten zeigen. Der
Schaltpunkt liegt etwa auf halber Gehäusehöhe. Die Hitzeschutzplatte befindet
sich zwischen Gehäuse und den Rohrschellen.
Ab Werk sind die Schalter auf die jeweilige Schaltlogik NO (Schließer) bzw. NC
(Öffner) konfiguriert. Die Schaltlogik kann jedoch Vorort umkonfiguriert werden,
indem die Leiterplatte im Aluminiumgehäuse um 180° gedreht und gleichzeitig
auch das Aluminiumgehäuse selbst um 180° am Rohrbefestigungsbügel gedreht
wird. Nach dem Umbau muss der Schalteraufbau stets Abb. 3 bzw. Abb.4
entsprechen.
EIN (Kontakt zu)
AUS (Kontakt offen)

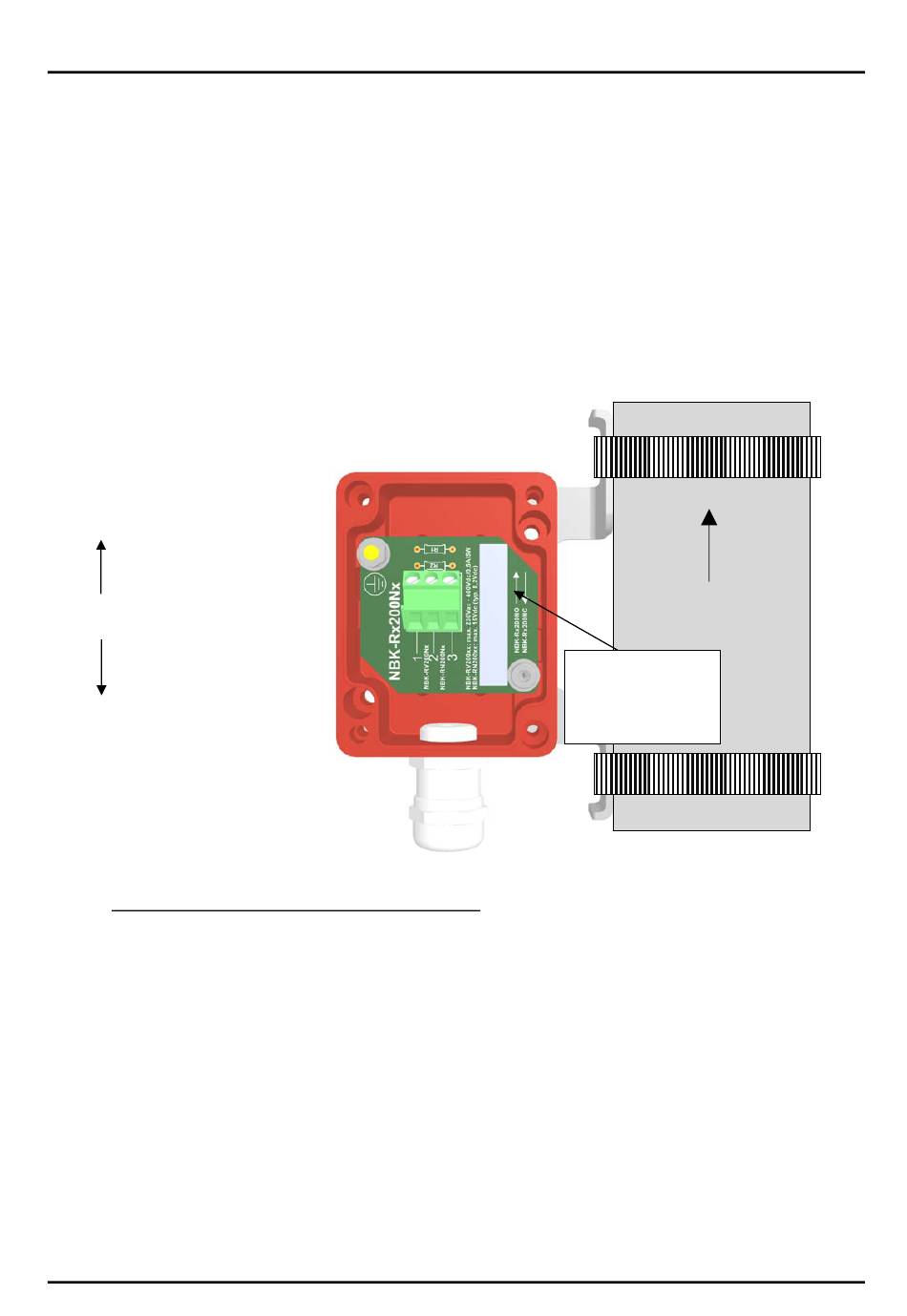

Montage NBK-RN200NC und NBK-RV200NC
Seite 6
Füllstand
Funktion NO:
Pfeil auf der
Leiterplatte muss
nach oben zeigen
NBK-Rxx K13/0424
