8. Inbetriebnahme
Inbetriebnahme der elektrischen Grenzwertgeber
Funktion
Damit die Schaltfunktion dem Anschlussplan bzw. u. g. Tabelle entspricht, muss
der Schwimmer den Schalter einmal in beiden Richtungen überfahren.
Beim direkten Aufschalten einer Alarmlampe wird dieser Punkt häufig nicht
beachtet und es wird angenommen, der Schalter sei defekt.
Nach Überfahren des Schalters ist dieser betriebsbereit und bedarf keiner
Wartung.

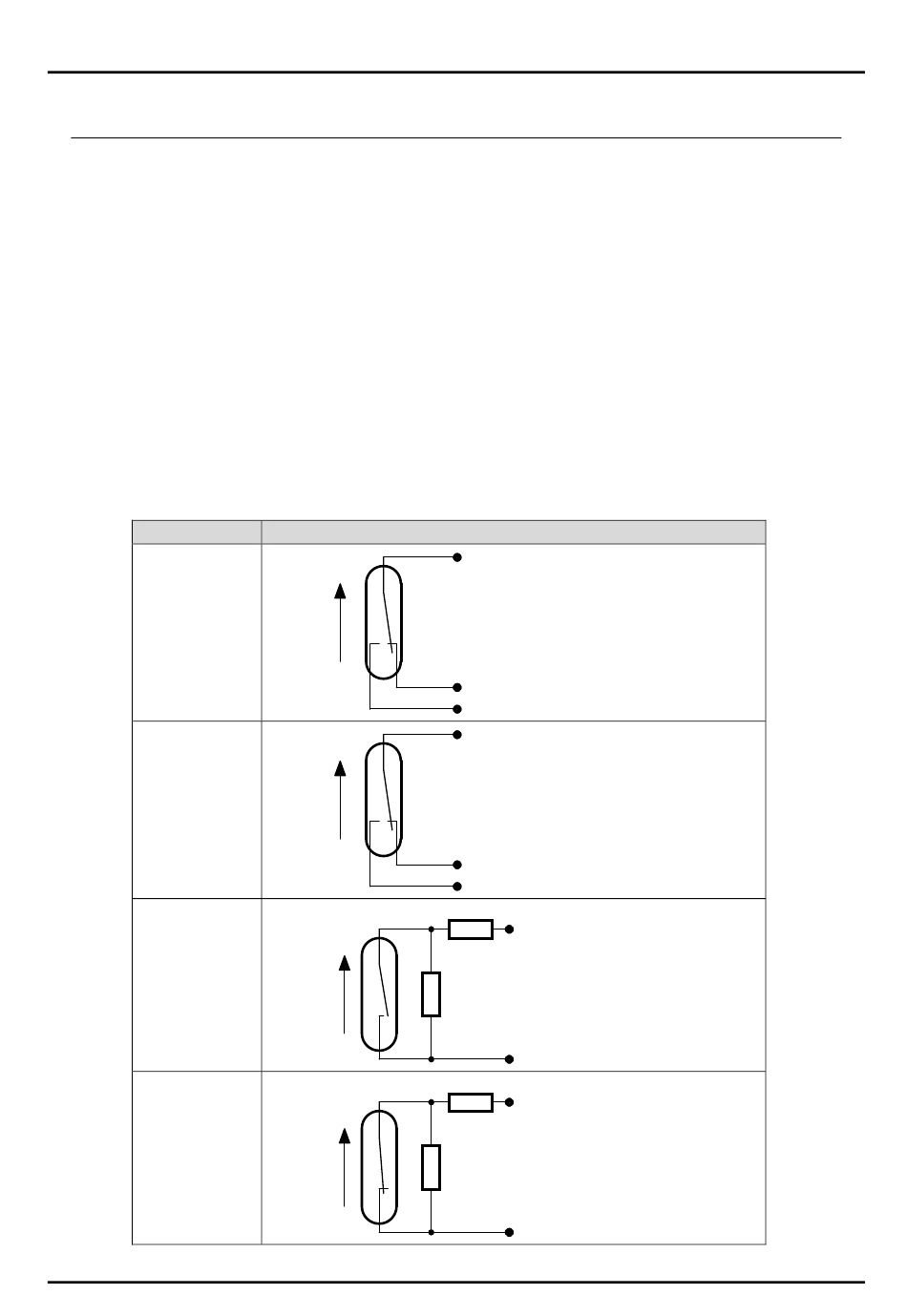

Folgende Tabelle zeigt den Schaltzustand der Kontakte, wenn der Schwimmer
sich unterhalb des Grenzwertgebers befindet (Ruhezustand). Wird der Kontakt
durch den Schwimmer mit steigendem Füllstand überfahren, so wechseln die
Kontakte ihren Schaltzustand.
Typ
NBK-R/RM
NBK-RS/RH
NBK-RN NO
NBK-RN NC
Seite 12
Schaltzustand bei Schwimmer unterhalb des Kontaktes
Füllstand
Füllstand
Füllstand
10k
Füllstand
schwarz
blau
braun
schwarz
grau
braun
1k
2
Level
3
1k
2
10k
Level
3
