4
Verdrahtung des Controllers
4.1
Energieversorgung
Der O3-DIN-SRC benötigt eine 24-V-Gleichspannungsquelle und muss ordnungsgemäß
geerdet sein. Weitere Informationen finden Sie in den Verdrahtungs- und
Installationsrichtlinien von Delta Controls.
Verwenden Sie nur Kupferleiter. Die Klemmen unterstützen nur Stromkreise der Klasse 2.
Wenn Sie versehentlich beide BACnet-Ethernet-Ports (NP10 und NP11) deaktivieren und der
Controller offline geht, schalten Sie den Controller aus und wieder ein, um die Ethernet-
Verbindung wiederherzustellen.
Es empfiehlt sich, die Spannungsversorgung auszuschalten bevor man die NET- und PWR
Anschlüsse sowie den O3-Bus verkabelt.
4.2

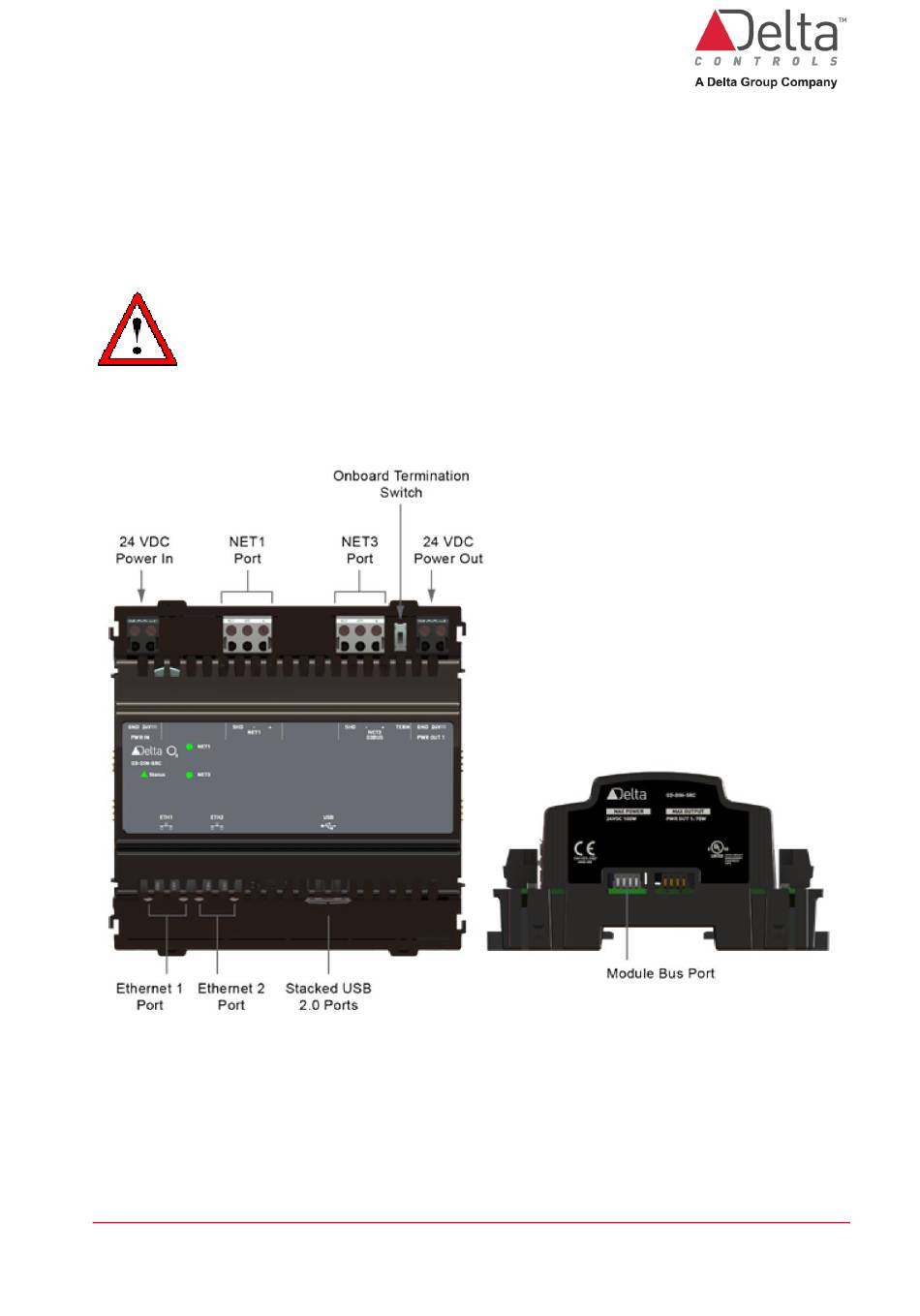

Anschlussbild
Der O3-DIN-SRC versorgt direkt bis zu 4 weitere Module mit Spannung über den O3BUS.
Es empfiehlt sich, die Stromversorgung des O3-DIN-SRC auszuschalten, wenn Sie an den
NET- und Power-Ports arbeiten
DE-O3-DIN-SRC Installationsanleitung.docx
Seite 13
© Delta Controls Germany 2022
