II - Instalación
Las imágenes incluidas a continuación se refieren a un soporte de cara doble con montaje de
pared para un reloj Style 10. No obstante, los fundamentos del montaje son los mismos en toda
la gama Style II. Se añadirán especificaciones concretas dependiendo del modelo (ej.: cableado
de la toma de tierra en los modelos Style 10 y 10S).
Algunas referencias (tornillos, tuercas...) incluidas en este documento se refieren al soporte
cara doble para Style 10 /10S (ref.: 946005). Adaptar las referencias de la tornillería en función
de la nomenclatura del soporte instalado.
Revisar las características técnicas de la página 16 para ver las dimensiones.

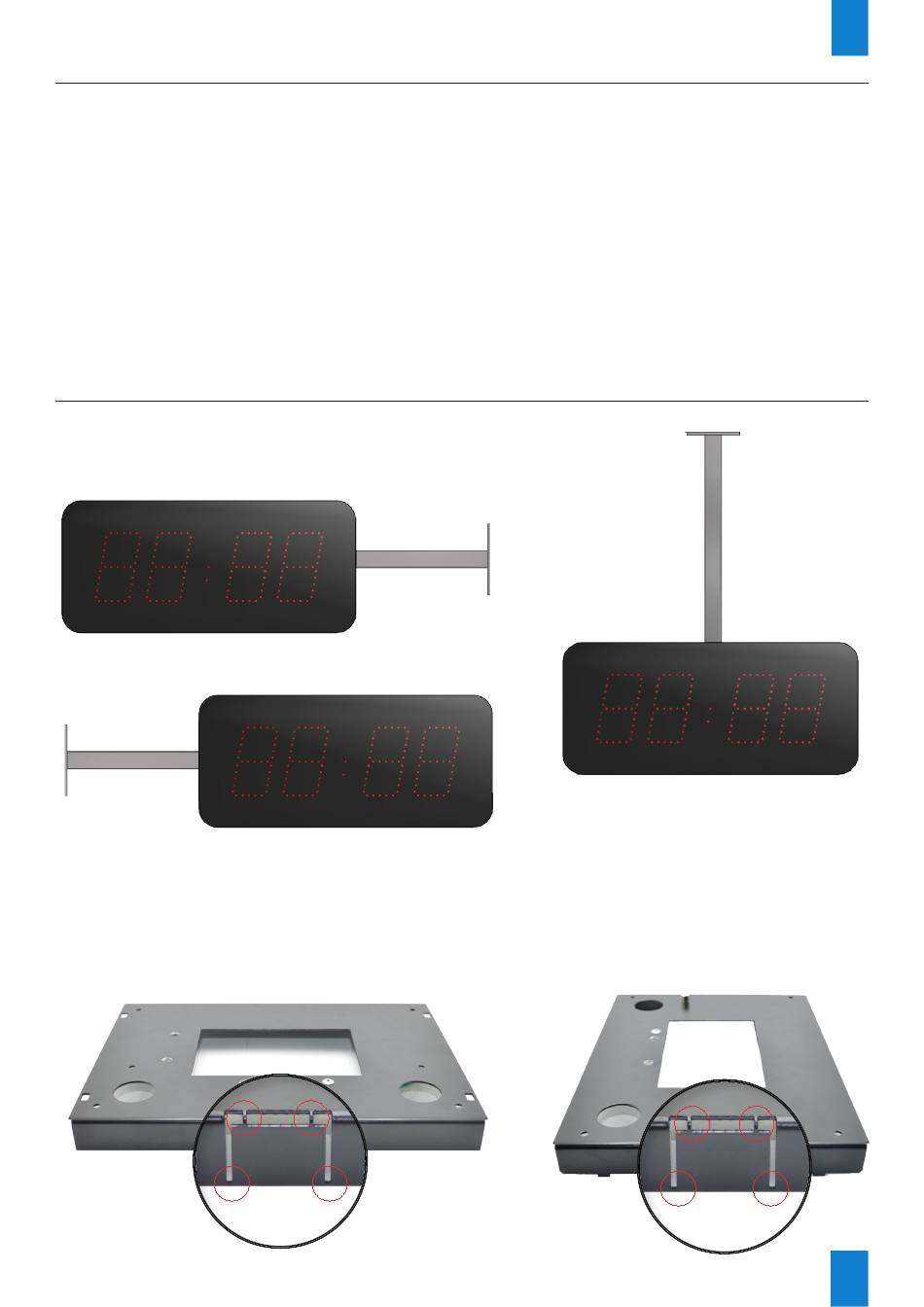

Etapa 1: selección del tipo de montaje
Existen 2 tipos de montaje: de pared o de techo.
De pared
(montaje a la izquierda)
1) Utilizar un cortaalambres para cortar la tapa sobre el soporte en el lugar deseado (cortar las
secciones rodeadas por un círculo rojo indicadas a continuación).
Fijación suspendida:
Cortar la tapa por el lado más largo del
soporte.
All manuals and user guides at all-guides.com
De pared
(montaje a la derecha)
Fijación de pared:
Cortar la tapa por el lado más corto del
soporte.
ES
De techo
