3.2.2. Double face :

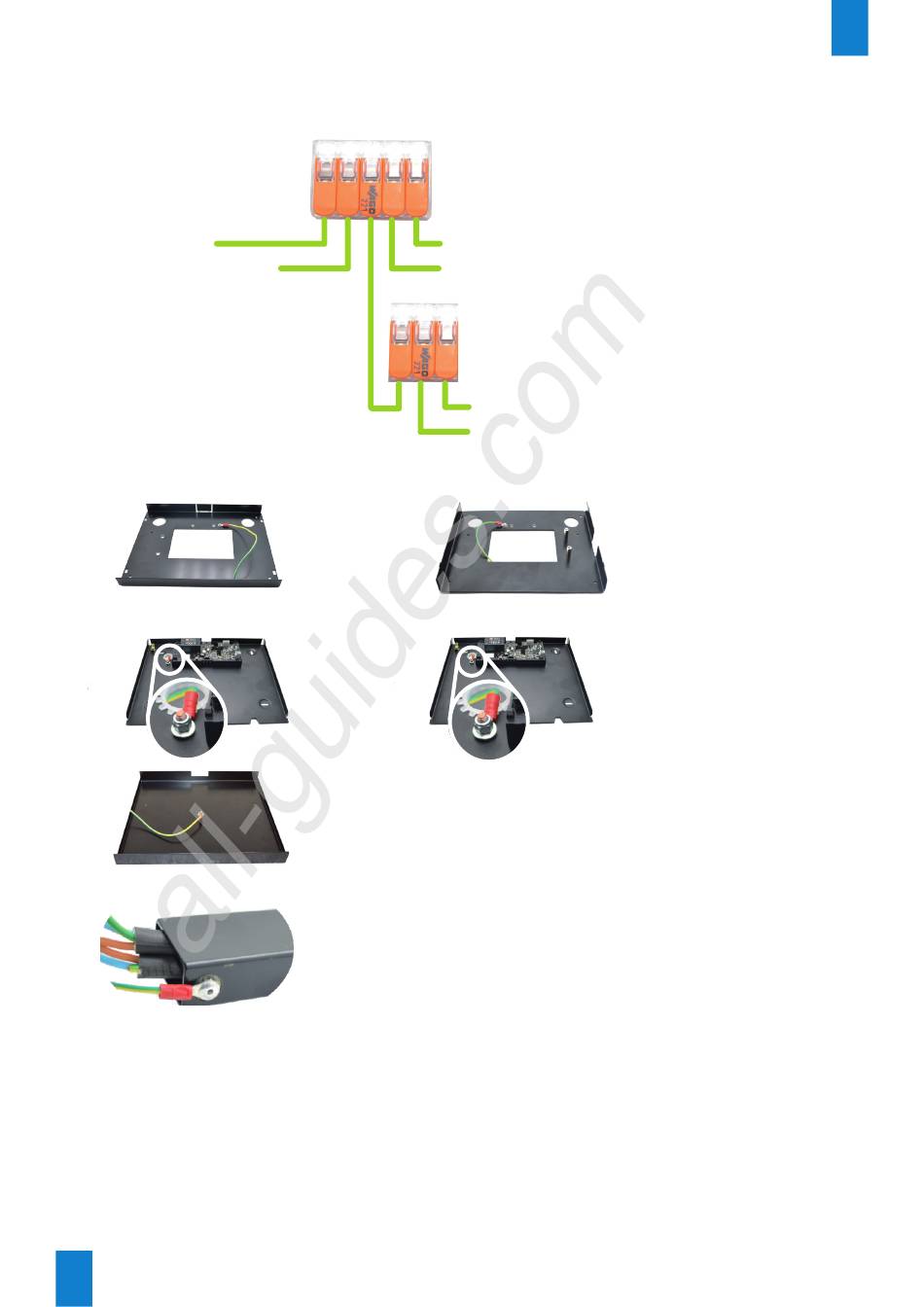

3.2.2.1 Raccordement à la terre
Terre du faisceau principal
(câblage client)
Terre à connecter sur la
potence*
Note : Fixer une cosse
16
All manuals and user guides at all-guides.com
Flanc 1 du support
Support horloge 1
(ex. Style 10)
Carter arrière (simple face uniquement)
*ATTENTION : dans le cas où la potence serait raccourcie,
il est obligatoire de déplacer la terre afin de la connecter
sur la potence. A des fins esthétiques, refixer la terre proche
de la découpe afin de masquer la cosse par l'horloge.
Terre à fixer sur le flanc 1 du support
Terre à fixer sur le flanc 2 du support
Note : montage double face uniquement
Terre à connecter sur le support de l'horloge 1
Terre à connecter sur le support de l'horloge
2 (en double face) ou sur le carter arrière (en
simple face)
Flanc 2 du support
Support horloge 2
(double face uniquement)
(ex. Style 10)
