Bodet Time Style 5 Installationsanleitung Seite 17

3.2.2.2 Branchement alimentation et synchronisation
Alimentation

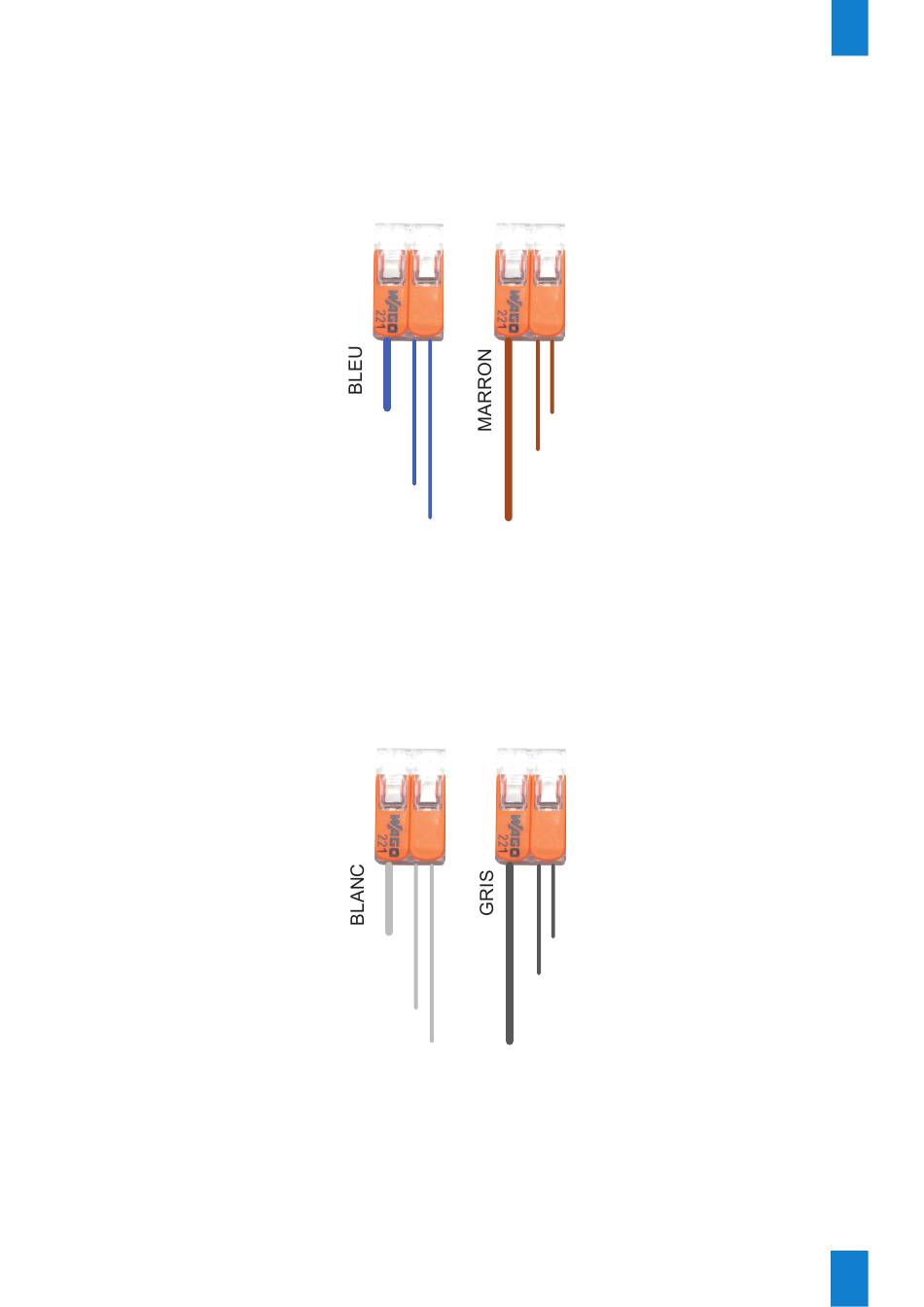

Utiliser les kits câbles bleu et marron pour connecter l'alimentation aux deux cartes électroniques
de synchronisation.
Câble provenant du faisceau
principal (câblage client)
(double face uniquement)
Signal de synchronisation AFNOR et IMP
Utiliser les kits câbles blanc et gris pour connecter le signal de synchronisation aux deux cartes
électroniques de synchro.
Câble provenant du faisceau
principal (câblage client)
(double face uniquement)
All manuals and user guides at all-guides.com
Vers horloge 1
Vers horloge 2
Vers horloge 1
Vers horloge 2
Vers horloge 1
Vers horloge 2
(double face uniquement)
Câble provenant du faisceau
principal (câblage client)
Vers horloge 1
Vers horloge 2
(double face uniquement)
Câble provenant du faisceau
principal (câblage client)
