Descrição Geral
O ULX-D Sem fio Digital da Shure oferece qualidade de áudio de alta con-
fiabilidade e alto desempenho de RF, com um hardware inteligente e habil-
itado para criptografia e com avançadas opções de recarga para reforço de
som profissional.
Um projeto inovador em qualidade de áudio sem fio, o processamento digital
da Shure permite que o ULX-D forneça a mais pura reprodução do mate-
rial de origem já disponível em um sistema sem fio. A faixa de frequência
ampliada de 20 Hz a 20 KHz e uma resposta totalmente plana captura todos
os detalhes com clareza, presença e uma incrível resposta precisa nas
baixas frequências e em transientes. Com mais de 120 dB, o ULX-D fornece
uma faixa dinâmica ampla para um excelente desempenho sinal-ruído.
Para maior conveniência, o Nivelamento de ganho da Shure otimiza a faixa
dinâmica do sistema para qualquer fonte de entrada, eliminando a neces-
sidade de ajustes no ganho do transmissor.
Manual On-line Completo
Essa é a versão de referência rápida do manual do usuário.
Para obter informações sobre os tópicos a seguir, visite www.shure.com
para fazer o download do manual completo:
Receptor

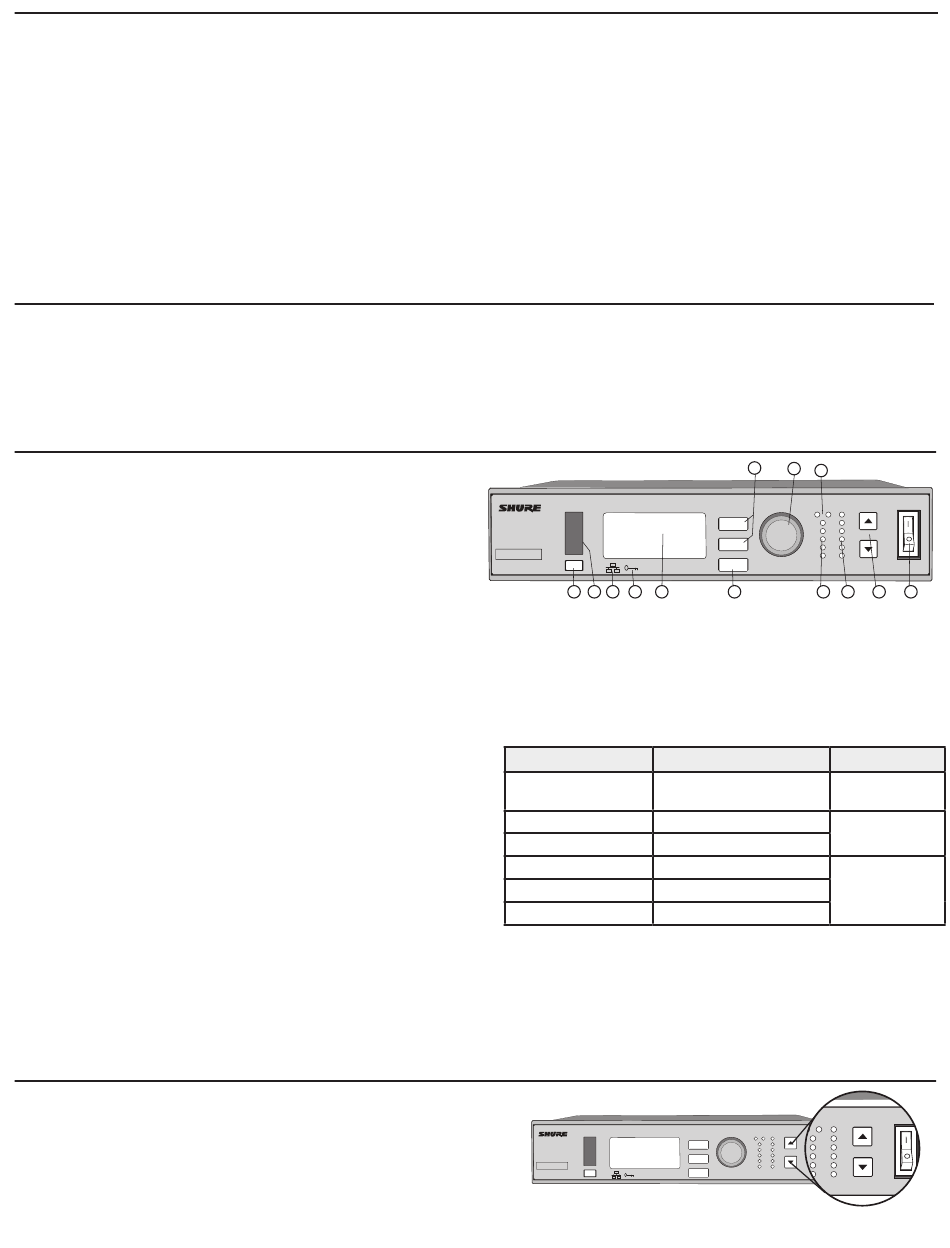

Painel Frontal

① Botão de Sincronismo
Pressione o botão enquanto as janelas de IR do receptor e do
sync
transmissor estiverem alinhadas para transferir configurações do receptor
para o transmissor.
② Janela de Sincronismo de Infravermelho (IR)
Emite sinal de IR de sincronização para o transmissor
③ Ícone de Rede
Acende quando o receptor está conectado com outros dispositivos Shure
na rede. É necessário que o Endereço IP seja válido para permitir o
controle via rede
④ Ícone de Criptografia
Acende quando a criptografia AES-256 está ativa:
⑤ Painel LCD
Exibe configurações e parâmetros
⑥ Botão de Procura
Pressione para encontrar o melhor canal ou grupo
⑦ Botões de Navegação de Menu
Use para selecionar e navegar nos menus de parâmetros
⑧ Botão de Controle
Pressione para selecionar itens de menu a editar, gire para editar um
valor de parâmetro
⑨ LEDs Diversity de RF
Indicam o status da antena:
• Azul = sinal de RF normal entre o receptor e o transmissor
• Vermelho = interferência detectada
• Apagado = Sem conexão de RF entre o receptor e o transmissor
Observação: o receptor não terá saída de áudio a menos que haja um
LED azul aceso
Controle de Ganho do Sistema
O controle de ganho no receptor ajusta o nível do sinal de áudio para todo o
sistema. Isso permite fazer ajustes durante uma apresentação ao vivo. Não é
necessário alterar o ganho no transmissor (compensação do microfone) para
otimizar a estrutura do ganho. Qualquer alteração no ganho deve ser feita no
receptor.
No desempenho em RF, o ULX-D é a referência para eficiência de canal
sem fio e estabilidade de sinal. A intermodulação minimizada permite que
mais transmissores operem simultaneamente em um canal de TV quando
comparado a outros sistemas. Um sinal de RF altamente estável sem inter-
ferências de áudio se propaga por toda a faixa da linha de vista de 100 met-
ros, mesmo se usando antenas dipolo comuns. Para aplicações onde é ne-
cessária uma transmissão segura, o ULX-D oferece o sinal criptografado de
256 bits da Advanced Encryption Standard (AES) para privacidade absoluta.
A possibilidade de recarga da bateria de Íons de lítio fornece uma vida útil
estendida da bateria do transmissor em relação às baterias alcalinas, a
medição da duração da bateria em horas e minutos com precisão de até 15
minutos e rastreamento detalhado do status da saúde da bateria.
Várias gerações adiante de qualquer outro sistema disponível em sua
classe, o ULX-D traz um novo nível de desempenho para reforço de som
profissional.
• Configuração de sistemas
múltiplos
• Configurações predefinidas de RF
e hardware
• Alertas do LCD
• Detalhes de rede
ULXD4
Digital Wireless Receiver
⑩ LEDs de Intensidade do Sinal de RF
Indicam a intensidade do sinal de RF do transmissor:
• Âmbar = Normal (-90 a -70 dBm)
• Vermelho = Sobrecarga (maior que -25 dBm)
⑪ LEDs de Áudio
>
Indicam os níveis de áudio médios e de pico:
Utilities Encryption
⑫ Botões de Ganho
Ajustam o ganho do canal
⑬ Interruptor da Alimentação
Liga ou desliga a unidade
sync
1 2 3 4 5
LED Nível de Sinal de Áudio
Vermelho (6) -0.1 dBFS
Amarelo (5) -6 dBFS
Amarelo/ Verde (4) -12 dBFS
Verde (3) -20 dBFS
Verde (2) -30 dBFS
Verde (1) -40 dBFS
Ajuste do Ganho
ULXD4
ENTER
Digital Wireless Receiver
EXIT
sync SCAN
Pressione os botões ▲▼
para ajustar o ganho em incrementos de -18 a +42 dB.
• Atualizações de firmware
• Conexões AMX e Crestron
• Resolução de Problemas
• Especificações de produtos e
diagramas esquemáticos
• Tabela de frequências compatíveis
7
8
9
control RF audio gain
A B
OL
ENTER OL
EXIT
SCAN
push
6 10 11
Descrição
Sobrecarga/
limitador
Picos normais
Sinal Presente
audio gain
RF
AB
audio gain power OL
control RF
A B
L
OL
OL
push
na parte frontal do receptor
gain
power
12 13
power
