- Seite 1 Original-Handbuch | DE CP6706-0001 12.03.2024 | Version: 2.0...
-
Seite 3: Inhaltsverzeichnis
4.3.1 Erdung des Panel-PCs..................... 25 4.3.2 Leitungen und Spannungsversorgung anschließen............ 26 Panel-PC ein- und ausschalten....................... 27 5 Beckhoff Device Manager ........................ 28 6 Außerbetriebnahme .......................... 30 Spannungsversorgung und Leitungen trennen ................ 30 Demontage und Entsorgung ...................... 31 7 Instandhaltung............................ 32 Reinigung ............................ - Seite 4 Inhaltsverzeichnis Version: 2.0 CP6706-0001...
-
Seite 5: Hinweise Zur Dokumentation
Leistungsaufnahme und Verlustleistung zu entnehmen). Aktualität Prüfen Sie, ob Sie die aktuelle und gültige Version des vorliegenden Dokumentes verwenden. Auf der Beckhoff Website finden Sie die jeweils aktuelle Version zum Download. Im Zweifelsfall wenden Sie sich an den technischen Support. Lieferbedingungen Es gelten darüber hinaus die allgemeinen Lieferbedingungen der Fa. -
Seite 6: Zu Ihrer Sicherheit
Haftungsausschluss Im Fall von Nichtbeachtung dieser Dokumentation und damit dem Einsatz der Geräte außerhalb der dokumentierten Betriebsbedingungen, ist Beckhoff von der Haftung ausgeschlossen. Signalwörter Im Folgenden werden die Signalwörter eingeordnet, die in der Dokumentation verwendet werden. Warnung vor Personenschäden GEFAHR Es besteht eine Gefährdung mit hohem Risikograd, die den Tod oder eine schwere Verletzung zur Folge... -
Seite 7: Grundlegende Sicherheitshinweise
• dieses Personal regelmäßig in allen zutreffenden Fragen von Arbeitssicherheit und Umweltschutz unterwiesen wird, die Betriebsanleitung und insbesondere die darin enthaltenen Sicherheitshinweise kennt. • die Betriebsanleitung stets in einem leserlichen Zustand und vollständig am Einsatzort der Produkte zur Verfügung steht. CP6706-0001 Version: 2.0... -
Seite 8: Hinweise Zur Informationssicherheit
Zu Ihrer Sicherheit Hinweise zur Informationssicherheit Die Produkte der Beckhoff Automation GmbH & Co. KG (Beckhoff) sind, sofern sie online zu erreichen sind, mit Security-Funktionen ausgestattet, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Trotz der Security-Funktionen sind die Erstellung, Implementierung und ständige Aktualisierung eines ganzheitlichen Security-Konzepts für den Betrieb notwendig, um die jeweilige Anlage,... -

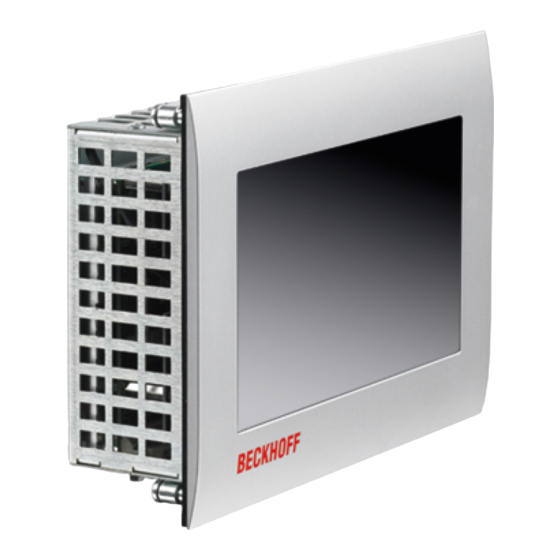

Seite 9: Produktübersicht
• C9900-G071: Tastererweiterung für CP6x06 mit horizontalem 7-Zoll-Display Erläuterungen zu den Tastererweiterungen und den Funktionen erhalten Sie im Handbuch C9900-G070/- G071. Abbildung 1 stellt beispielhaft den Panel-PC ohne (1) und mit (2) Tastererweiterung gegenüber. Abb. 1: Panel-PC ohne und mit Tastererweiterung CP6706-0001 Version: 2.0... -
Seite 10: Aufbau
Abbildung 2 zeigt beispielhaft den Aufbau des Panel-PCs. Abb. 2: Aufbau Tab. 1: Aufbau CP6706 Komponente Beschreibung Klemmhebel Befestigung des Panel-PCs in der Schaltschrankwand Typenschild Angaben zur Ausstattung des Panel-PCs Zugang zu Schnittstellen Schnittstellen an der Unterseite Display und Touchscreenglas Bedienung des Panel-PCs Version: 2.0 CP6706-0001... -
Seite 11: Schnittstellenbeschreibung
Zuleitungen zu erreichen. Es sollten mindestens 22 V am Spannungsversorgungsstecker des Industrie-PCs anliegen, damit bei Spannungsschwankungen der Industrie-PC eingeschaltet bleibt. Der Stecker ist im Lieferumfang enthalten. Einen Ersatzstecker erhalten Sie bei Ihrem Beckhoff Vertrieb unter der folgenden Bestelloption: • C9900-P943: Stromversorgungsstecker für Industrie-PC C60xx, C6905, CP6700 und CP6706 CP6706-0001 Version: 2.0... -
Seite 12: Ethernet Rj45
Es wird die Anschlusstechnik RJ45 mit Twisted-Pair-Kabeln angewandt. Die maximale Länge der Kabelverbindung beträgt dabei 100 m. Die Controller sind folgendermaßen entsprechend der Gerätegeneration eingesetzt: Tab. 3: Controller-Zuordnung Gerätegeneration Gerätegeneration Controller MBit/s ® CP6706-0001-0050 Intel i210 (MAC/PHY) 100/1000 ® CP6706-0001-0060 Intel i210 (MAC/PHY) 100/1000 ®... -
Seite 13: Tab. 5 Led-Bedeutung Geschwindigkeit 100/1000 Mbit/S
Gerätegenerationen unterscheiden sich darin, welche Datenübertragungsgeschwindigkeit möglich ist. Die folgenden Tabellen zeigen die LED-Bedeutungen entsprechend der möglichen Datenübertragungsgeschwindigkeit. Tab. 5: LED-Bedeutung Geschwindigkeit 100/1000 MBit/s MBit/s Leuchtet orange 1000 Leuchtet grün Tab. 6: LED-Bedeutung Geschwindigkeit 100/1000/2500 MBit/s MBit/s 1000 Leuchtet orange 2500 Leuchtet grün CP6706-0001 Version: 2.0... -
Seite 14: Usb
Der Industrie-PC verfügt über vier USB-Schnittstellen (X105-X108). Die Schnittstellen dienen dem Anschluss von Peripheriegeräten mit USB-Anschluss. Die folgende Tabelle gibt die Schnittstellenzuteilung entsprechend der Gerätegeneration an: Tab. 7: USB-Schnittstelle Gerätegeneration Gerätegeneration USB-Schnittstelle CP6706-0001-0050 4x USB-2.0 (X105-X108) CP6706-0001-0060 2x USB-3.0 (X107, X108) 2x USB-2.0 (X105, X106) CP6706-0001-0070 2x USB-3.1 Gen. -
Seite 15: Dvi
DDC Clock + 5 V Power TMDS Clock Shield DDC Data Ground (+ 5 V, Analog H/ TMDS Clock + V Sync) Analog Vertical Sync Hot Plug Detect TMDA Clock - CP6706-0001 Version: 2.0... -
Seite 16: Status-Leds
TwinCAT Config Blau/rot Blinkend TwinCAT Config (Feldbus Error) Grün Dauerhaft TwinCAT Run Grün/rot Blinkend TwinCAT Run (Feldbus Error) LED HDD Farbe Blinkintervall Bedeutung Dauerhaft Zugriff auf Speichermedium LED PWR Farbe Blinkintervall Bedeutung Grün Dauerhaft PC an PC aus Version: 2.0 CP6706-0001... -
Seite 17: Typenschild
Produktionsdatum Mainboard Spannungsversorgung Arbeitsspeicher CFast Display Touchscreen MAC-Adressen der Ethernet-Schnittstellen (X103, X104) Schutzleiteranschluss PE zur niederohmigen Schutzerdung und Funktionserdung des Panel-PCs Status-LEDs Anschluss der Spannungsversorgung (X101) Position Batterie Ethernet-Schnittstellen (X103, X104) Position Speichermedium USB-Schnittstellen (X105-X108) DVI-Schnittstelle (X109) CP6706-0001 Version: 2.0... - Seite 18 Hinweis: Hier befinden sich die für das Gerät zutreffenden Symbole: Ce, EAC, UKCA, Welche Zulassungen Ihr Gerät besitzt, entnehmen Sie Ihrem Typenschild sowie Kapitel 10.2 Zulassungen. Anschrift des Herstellers FCC-Zulassung Variantennummer: kaufmännische Nummer des Bestellcodes inklusive Bestelloptionen Version: 2.0 CP6706-0001...
-
Seite 19: Inbetriebnahme
Händen, erreichen Sie dies durch eine Beckhoff- Schutzfolie. Die Folie liefert einen kurzzeitigen Schutz von wenigen Tagen. Sie können eine Beckhoff-Schutzfolie entweder einzeln bestellen und im Nachhinein selbst montieren oder Sie bestellen die Folie direkt ab Werk montiert. Die zur Verfügung stehenden Schutzfolien entsprechend der Displaygröße Ihres Geräts entnehmen Sie der Preisliste. -
Seite 20: Transport Und Auspacken
4. Überprüfen Sie die Vollständigkeit Ihrer Lieferung anhand Ihrer Bestellung. 5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. Im Fall von Unstimmigkeiten zwischen Verpackungsinhalt und Bestellung oder bei Transportschäden, informieren Sie den Beckhoff Service (siehe Kapitel 10.1 Service und Support [} 41]). Version: 2.0 CP6706-0001... -
Seite 21: Schaltschrankeinbau
Abmessungen Die Abmessungen dienen der Vorbereitung der Schaltschrankfront und der korrekten Montage des Panel- PCs in der Schaltschrankfront. Alle Abmessungen sind in mm angegeben. Abbildung 10 stellt die Abmessungen des Panel-PCs ohne Tastererweiterung dar. 57,5 Abb. 10: Abmessungen CP6706-0001 Version: 2.0... -
Seite 22: Abb. 11 Abmessungen Tastererweiterung
Nachdem Sie für den nötigen Einbauausschnitt im Schaltschrank gesorgt haben, können Sie nun den Panel- PC im Schaltschrank montieren. Zur Befestigung des Geräts sind Klemmhebel auf der Rückseite des Gehäuses vorhanden. Im Auslieferungszustand sind die Klemmhebel auf das Gerät geklappt (siehe Abb. 12). Abb. 12: Auslieferungszustand Klemmhebel Version: 2.0 CP6706-0001... -
Seite 23: Abb. 13 Wandpositionierung
2. Klappen Sie die Klemmhebel um 90° nach außen (Abschnitt A und B). 3. Ziehen Sie die Klemmhebel mit einem 2,5 mm Innensechskantschlüssel fest (Abschnitt C). ð Sie haben das Control Panel im Schaltschrank montiert. Abb. 14: Schaltschrankeinbau CP6706-0001 Version: 2.0... -
Seite 24: Panel-Pc Anschließen
• Die Norm EN 60204-1:2006 Abschnitt 6.4.1:b schreibt vor, dass eine Seite des Stromkreises oder ein Punkt der Energiequelle dieses Stromkreises an das Schutzleitersystem angeschlossen werden muss. An dem Gerät angeschlossene Peripheriegeräte mit eigener Spannungsversorgung müssen für die Leiter PE und „0 V“ das gleiche Potenzial wie das Control-Panel haben (keine Potenzialdifferenz). Version: 2.0 CP6706-0001... -
Seite 25: Erdung Des Panel-Pcs
Für die EMV des Geräts ist die Funktionserdung erforderlich. Die Funktionserdung stellen Sie ebenfalls über den Schutzleiteranschluss PE auf der Rückseite des Gehäuses her (siehe Abb. 15). Verwenden Sie für den Erdungsanschluss Leitungen mit einem Querschnitt von mindestens 4 mm CP6706-0001 Version: 2.0... -
Seite 26: Leitungen Und Spannungsversorgung Anschließen
1. Stecken Sie den Spannungsstecker in die Spannungsbuchse des Geräts. 2. Verschrauben Sie den Spannungsstecker mit der Spannungsbuchse. 3. Schließen Sie das Gerät an Ihre externe 24-V-Spannungsversorgung an. 4. Schalten Sie die 24-V-Spannungsversorgung ein. ð Sie haben die Spannungsversorgung angeschlossen. Version: 2.0 CP6706-0001... -
Seite 27: Panel-Pc Ein- Und Ausschalten
Wenn Sie den PC das erste Mal einschalten, wird das optional vorinstallierte Betriebssystem gestartet. Für die von Ihnen angeschlossene Zusatzhardware müssen Sie die Treiber nachträglich selbst installieren. Zusätzlich startet der Beckhoff Device Manager automatisch. Bei dem Device Manager handelt es sich um eine Software von Beckhoff, die Sie bei der Konfiguration des PCs unterstützt. -
Seite 28: Beckhoff Device Manager
Beckhoff Device Manager Handbuch. Erster Start Beckhoff Device Manager Wenn Ihr Industrie-PC das erste Mal hochgefahren wird, startet auch der Beckhoff Device Manager zum ersten Mal automatisch. Es öffnet sich der Security Wizard. Dieser weist Sie darauf hin, dass Sie das von Beckhoff standardmäßig eingestellte Passwort neu setzen sollen. -
Seite 29: Abb. 17 Beckhoff Device Manager - Startseite
Um den Beckhoff Device Manager manuell zu starten, gehen Sie wie folgt vor: 1. Öffnen Sie lokal einen Webbrowser auf dem Industrie-PC. 2. Geben Sie localhost/config im Webbrowser ein, um den Beckhoff Device Manager zu starten. Der Beckhoff Device Manager startet. Es erscheint der Security Wizard. -
Seite 30: Außerbetriebnahme
4. Notieren Sie sich die Beschaltung aller Datenübertragungsleitungen, wenn Sie die Verkabelung mit einem anderen Gerät wiederherstellen wollen. 5. Trennen Sie alle Datenübertragungsleitungen vom Gerät. 6. Trennen Sie abschließend die Erdungsverbindung. ð Sie haben die Leitungen und die Spannungsversorgung getrennt. Version: 2.0 CP6706-0001... -
Seite 31: Demontage Und Entsorgung
3. Um die Klemmhebel auf dem Gehäuse wieder zu befestigen, ziehen Sie sie mit dem Innensechskantschlüssel wieder fest (Abschnitt C). ð Sie haben das Gerät demontiert. Abb. 18: Demontage aus dem Schaltschrank Entsorgung des Panel-PCs Beachten Sie bei der Entsorgung des Geräts unbedingt die nationale Elektronik-Schrott-Verordnung. CP6706-0001 Version: 2.0... -
Seite 32: Instandhaltung
Dagegen sollten Sie bei der Reinigung auf folgende Reinigungsmittel verzichten: • Reinigungsmittel mit Scheuer- oder Schürfbestandteilen • Metallische Reinigungsgegenstände wie Rasierklingen oder Stahlspachtel • Dampfstrahler oder sehr heißes Wasser • Kaltes Wasser bei einem aufgeheizten Gerät • Hoher Wasserdruck wie bei einem Hochdruckreiniger Version: 2.0 CP6706-0001... -
Seite 33: Abb. 19 Auswahl „Cleaning Mode
Die Frontscheibe des Geräts können Sie während des Betriebs reinigen. Um dabei eine ungewollte Touch- Eingabe zu vermeiden, müssen Sie das Gerät zunächst mithilfe des Beckhoff Control Tools in den „Cleaning Mode“ versetzen. Achten Sie außerdem darauf, dass Sie nicht nur den Anzeigebereich, sondern auch den Rand der Glasscheibe reinigen. -
Seite 34: Wartung
Wartung HINWEIS Einsatz falscher Ersatzteile Der Einsatz von Ersatzteilen, die nicht über den Beckhoff Service bestellt wurden, kann zu unsicherem und fehlerhaftem Betrieb führen. • Setzen Sie ausschließlich Ersatzteile ein, die Sie über den Beckhoff Service bestellt haben. Beckhoff Geräte werden aus Komponenten der höchsten Qualität und Robustheit hergestellt, ausgewählt und getestet für beste Interoperabilität, langfristige Verfügbarkeit und zuverlässige Funktion unter den... -
Seite 35: Abb. 21 Zugang Batterie Und Speichermedium
Gerätekomponenten verschaffen. Sie erhalten Zugang zu Batterie und Speichermedium über Unterseite des Panel-PCs. Die Gerätekomponenten befinden sich hinter einer Abdeckdung. Lösen Sie die beiden M3- Schrauben, um Zugang zu Batterie (1) und Speichermedium (2) zu erhalten (siehe Abb. 21). Abb. 21: Zugang Batterie und Speichermedium CP6706-0001 Version: 2.0... -
Seite 36: Austausch Batterie
Tauschen Sie die Batterie gegen R/C (BBCV2), Artikelnummer RC2032, Nominalspannung 3 V. Die Verwendung einer anderen Batterie kann zu Feuer oder Explosion führen. • Tauschen Sie die Batterie ausschließlich gegen eine Ersatzbatterie aus dem Beckhoff Service. • Achten Sie beim Austausch der Batterie auf die richtige Polung. -
Seite 37: Austausch Speichermedien
Wenn Sie ein Speichermedium entsprechend der Empfehlung von Beckhoff tauschen wollen, müssen Sie die Daten von dem alten auf das neue Speichermedium kopieren. Dafür können Sie das Beckhoff Service Tool (BST) verwenden. Das BST ist ein grafisches Sicherungs- und Wiederherstellungsprogramm für PCs mit einem Windows Betriebssystem. -
Seite 38: Abb. 23 Austausch Cfast
3. Setzen Sie die neue CFast in gleicher Ausrichtung in den OC ein, bis diese nur noch ein Stück aus dem PC herausragt. 4. Drücken Sie die CFast in den PC hinein. ð Sie haben die CFast getauscht. Abb. 23: Austausch CFast Die Entsorgung der alten Speichermedien muss entsprechend der nationalen Elektronik-Schrott-Verordnung erfolgen. Version: 2.0 CP6706-0001... -
Seite 39: Hilfe Bei Störungen
Störung Ursache Maßnahmen Keine Funktion des Panel-PCs Fehlende Spannungsversorgung Kabel für die des Panel-PCs Spannungsversorgung prüfen Andere Ursache Beckhoff Service anrufen Der Panel-PC bootet nicht BIOS-Setup-Einstellungen BIOS-Setup-Einstellungen prüfen vollständig fehlerhaft (Defaults laden) Andere Ursachen Beckhoff Service anrufen Der Panel-PC bootet, Software... -
Seite 40: Technische Daten
Technische Daten Technische Daten Tab. 14: Technische Daten Produktbezeichnung CP6706-0001-00x0 Gewichte CP6706-0001-00x0: 1,3 kg Versorgungsspannung 22-30 V (24 V Netzteil) Leistungsaufnahme Datenblatt Leistungsaufnahme und Verlustleistung im Downloadfinder - Datenblätter: http://www.beckhoff.com/downloadfinder Schutzart Frontseite IP54, Rückseite IP20 Erschütterungsfestigkeit (Vibration EN 60068-2-6: 10 bis 58 Hz: 0,035 mm sinusförmig) -
Seite 41: 10 Anhang
Im Anhang finden Sie Informationen für den Servicefall sowie Angaben zu den Zulassungen, die Ihr Gerät besitzt. 10.1 Service und Support Beckhoff mit seinen weltweiten Niederlassungen bietet einen umfassenden Service und Support, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Service Das Beckhoff Service Center unterstützt Sie rund um den After-Sales-Service:... -
Seite 42: Zulassungen
Interferenz auf eigene Kosten zu beheben. FCC Zulassungen für Kanada FCC: Canadian Notice Dieses Gerät überschreitet nicht die Klasse A Grenzwerte für Abstrahlungen, wie sie von der „Radio Interference Regulations of the Canadian Department of Communications“ festgelegt wurden. Version: 2.0 CP6706-0001... - Seite 43 Abb. 12 Auslieferungszustand Klemmhebel....................Abb. 13 Wandpositionierung ........................Abb. 14 Schaltschrankeinbau........................Abb. 15 Schutzleiteranschluss PE......................Abb. 16 Beckhoff Device Manager - Change Passwords................Abb. 17 Beckhoff Device Manager - Startseite..................Abb. 18 Demontage aus dem Schaltschrank .................... Abb. 19 Auswahl „Cleaning Mode“ ......................
- Seite 44 Tab. 8 USB-Schnittstelle Pinbelegung ....................Tab. 9 DVI-Schnittstelle Pinbelegung...................... Tab. 10 Bedeutung LED FB ........................Tab. 11 Legende Typenschild ........................Tab. 12 Austauschempfehlungen Gerätekomponenten................Tab. 13 Technische Daten der eingesetzten Batterie ................Tab. 14 Technische Daten ........................Version: 2.0 CP6706-0001...
- Seite 46 Mehr Informationen: www.beckhoff.com/cp6706 Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.com www.beckhoff.com...
