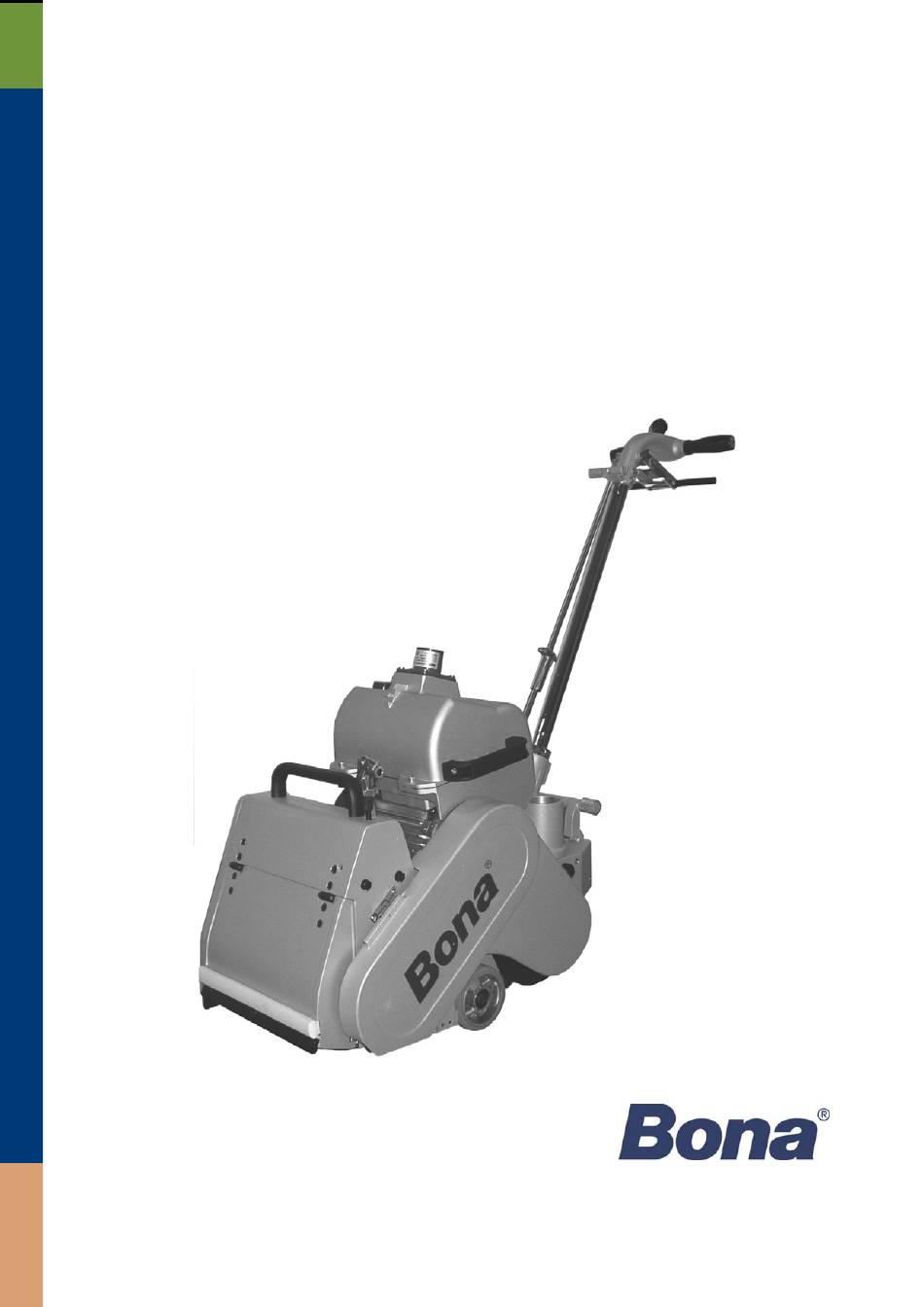

- Seite 1 Bona Belt Bedienungs- und Sicherheitshinweise AM0003134 | AM0003150 | AMO110000.3 | AMO110001.3 | AMO110003.3 | AMO110011.3 | AMO110012.3 Übersetzung der Originalhandbücher v1.0...
-
Seite 2: Inhaltsverzeichnis
Austausch des Schleifbandes c. Einstellung des Schleifbandes d. Einstellung der Walzenhöhe e. Höheneinstellung der Handgriffstange Austausch der Schleifwalze g. Staubentsorgung h. Zerlegung der Maschine 9. Regelmäßige Wartung 10. Bei Störungen und Fehlern 11. Sicherheitsvorschriften für die Verwendung von Bona Belt 12. EU-Konformitätserklärung... -
Seite 3: Technische Daten
40%. Dabei trägt vor allem die Übertragung der Schwingungen zum Beschleunigungsmessgerät zur Messunsicherheit bei. Wir beglückwünschen Sie zu Ihrer neuen Bona Belt-Bodenschleifmaschine. Lesen Sie die Gebrauchsanweisung aufmerksam durch, ehe Sie mit der Maschine zu arbeiten beginnen. Bei Unklarheiten wenden Sie sich an einen Fachhändler Ihres Vertrauens oder direkt an Bona AB. - Seite 4 Bona Belt GEFAHR bedeutet, dass Ihnen oder anderen Personen schwere oder sogar tödliche Verletzungen drohen, wenn Hinweise an der Maschine oder in der Gebrauchsanweisung, die mit dem Hinweis GEFAHR kenntlich gemacht wurden, ignoriert werden. Die Gebrauchsanweisung muss vor Gebrauch der Maschine komplett durchgelesen werden.
- Seite 5 Wartungs- und Reparaturarbeiten, die von nicht autorisierten Personen durchgeführt werden, können zu Sachschäden oder Unfällen führen. Wenn Wartungs- oder Reparaturarbeiten durch nicht autorisierte Personen durchgeführt werden, wird die Garantie ungültig. Wartungs- und Reparaturarbeiten dürfen nur von Bona selbst oder von Händlern, die von Bona für diese Arbeiten autorisiert wurden, durchgeführt werden.
-
Seite 6: Reparaturen, Kundendienst Und Wartung
Wartungs- oder Reparaturarbeiten während der Garantiezeit dürfen nur nach Genehmigung durch einen Manager von Bona Division Sanding und nur durch einen Mitarbeiter von Bona AB oder geprüfte Mitarbeiter bei Bona AB Division Sanding durchgeführt werden. Sonstige Reparaturen (nach der Garantiefrist) an mechanischen oder elektrischen Teilen der Maschine dürfen ausschließlich von Technikern durchgeführt werden, die von Bona AB, Division Sanding, geprüft... -
Seite 7: Garantie
Reparatur oder einen Ersatz an uns oder an einen unserer Fachhändler eingesendet werden. Wartungs- oder Reparaturarbeiten während der Garantiezeit dürfen nur nach Genehmigung durch einen Manager von Bona Division Sanding und nur durch einen Mitarbeiter von Bona AB oder geprüfte Mitarbeiter bei Bona AB Division Sanding durchgeführt werden. - Seite 8 Bona Belt Allgemeine Informationen zu Bona Belt Ausgleichswelle Regulierhebel Kabelträger Zughülse Kippvorrichtung Walzendruckregler Spindelschlüssel Walzenausgleich Schleifmittelregler Exzentrische Spannvorrichtung Ein/Aus-Schalter Staubrohr...
- Seite 9 Sicherheitsgefährdende Vorgehensweisen sind nicht zulässig. Normale Verwendung Bona Belt ist nur für Gebrauch in Räumen vorgesehen und darf nur bei Temperaturen zwischen +10°C und +35°C und bei guter Beleuchtung benutzt werden. Jede andere Verwendung verstößt gegen die geltenden Vorschriften.
-
Seite 10: Zusammenbau
Bona Belt Zusammenbau Montage einer neuen Maschine 1. Handgriffstange in die Stangenhalterung drücken. 2. Verriegelungsknopf festschrauben und anziehen. 3. Oberen und unteren Teil der Regulierstange zusammenstecken und die Gleithülse über den unteren Teil der Stange schieben. 4. Steuerhebel in der obersten Position feststellen. -
Seite 11: Einsatzgebiete Der Maschine
Bona Belt Einsatzgebiete der Maschine: Die Maschine ist für das Schleifen von Holzböden, Parkett oder Korkböden konzipiert. Sie kann benutzt werden, wenn der Boden neu verlegt und unbehandelt ist oder wenn der Boden benutzt und geölt oder oberflächenbehandelt wurde. In die Entwicklung der Maschine wurden die neusten Erkenntnisse in Bezug auf Ergonomie, Sicherheit und Effizienz einbezogen. -
Seite 12: Austausch Des Schleifbandes
Bona Belt Austausch des Schleifbandes Ein Schleifband ist bei der Lieferung montiert. Beim Bandwechsel wie folgt vorgehen: 1. Netzkabel vom Motor entfernen. 2. Werkzeug hineindrücken, bis es an den Grund des Loches am Bandspannarm reicht. 3. Werkzeug gerade nach unten drücken, bis der Mechanismus unten einrastet. -
Seite 13: Einstellung Der Walzenhöhe
Bona Belt Einstellung der Walzenhöhe Bei korrekter Einstellung schleift das Schleifband gleichmäßig über die gesamte Breite der Schleifwalze. Andernfalls bitte wie folgt vorgehen: 1. Die Kontermutter an der Gewindestange lösen. 2. Danach die Hutmutter nach rechts drehen, die Schleifwalze schleift dann auf der rechten Seite stärker. -
Seite 14: Austausch Der Schleifwalze
10. Sicherungsstift aus der Schleifbandplatte entfernen und den Bandschutz anheben. Staubentsorgung Um eine optimale Staubaufnahme garantieren zu können, sollen nur die Originalstaubsäcke von Bona verwendet werden. Der Staubsack muss geleert werden, sobald er zu einem Drittel gefüllt ist. HINWEIS! Atemschutzmaske Typ P2 benutzen. -
Seite 15: Regelmäßige Wartung
Bona Belt Regelmäßige Wartung Vor jeglichen Service- und Wartungsarbeiten den Stecker aus der Steckdose ziehen! Das Netzkabel muss mindestens folgenden Querschnitt haben: EU: einphasig 3 x 2,5 mm2 (ASO904014) USA: einphasig 3 X AWG 10 USA (ASO904013) HINWEIS! Vor einem erneuten Start den Motor 3-4 Minuten auskühlen lassen. -
Seite 16: Bei Störungen Und Fehlern
Bona Belt Bei Störungen und Fehlern Abhilfe Fehler Ursache Netzspannung und Sicherungen überprüfen. Maschine startet Spannung zu gering. nicht. Schalter und Kondensatoren kontrollieren. Probleme mit der Netzversorgung. Maschine vor dem erneuten Einschalten Wenn die Maschine vom einige Minuten abkühlen lassen. -
Seite 17: Sicherheitsvorschriften Für Die Verwendung Von Bona Belt
Bona Belt Sicherheitsvorschriften für die Verwendung von Bona Belt Hinweis! Bei Verwendung von elektrischen Maschinen sollten stets die Sicherheitsvorschriften befolgt werden, um Brände, Unfälle und Personenschäden zu vermeiden. Daher unbedingt die gesamte Anleitung lesen, bevor die Maschine in Betrieb genommen wird. Danach die Anleitung bitte sorgfältig aufbewahren! Immer einen FI-Schalter benutzen! Für mehr Gebrauchssicherheit. - Seite 18 Bona Belt Vor dem Starten der Maschine Werkzeuge entfernen. Kontrollieren, dass keine Werkzeuge auf der Maschine liegen, wenn Sie die Maschine starten oder benutzen. Persönliche Schutzausrüstung tragen. Atemschutzmaske Typ P2 benutzen. Geprüften Gehörschutz benutzen. Maschine regelmäßig kontrollieren. Beschädigte Teile unverzüglich austauschen. Bei Bedarf den Hersteller oder einen von ihm autorisierten Händler bzw.
-
Seite 19: Eu-Konformitätserklärung
Tel.: +46 (0)40 38 55 00 www.bona.com EU-Konformitätserklärung nach Richtlinie 2006/42/EC, Anhang 2A Wir garantieren hiermit, dass Bona Belt mit der Artikelnummer: AM0003134, AM0003150, AMO110000.3, AMO110001.3, AMO110003.3, AMO110011.3, AMO110012.3 ab Seriennummer 1001AMO110001 die Anforderungen folgender EU-Richtlinien erfüllt: 2006/42/EC über Maschinen. - Seite 20 Bona Belt...
