Inbetriebnahme

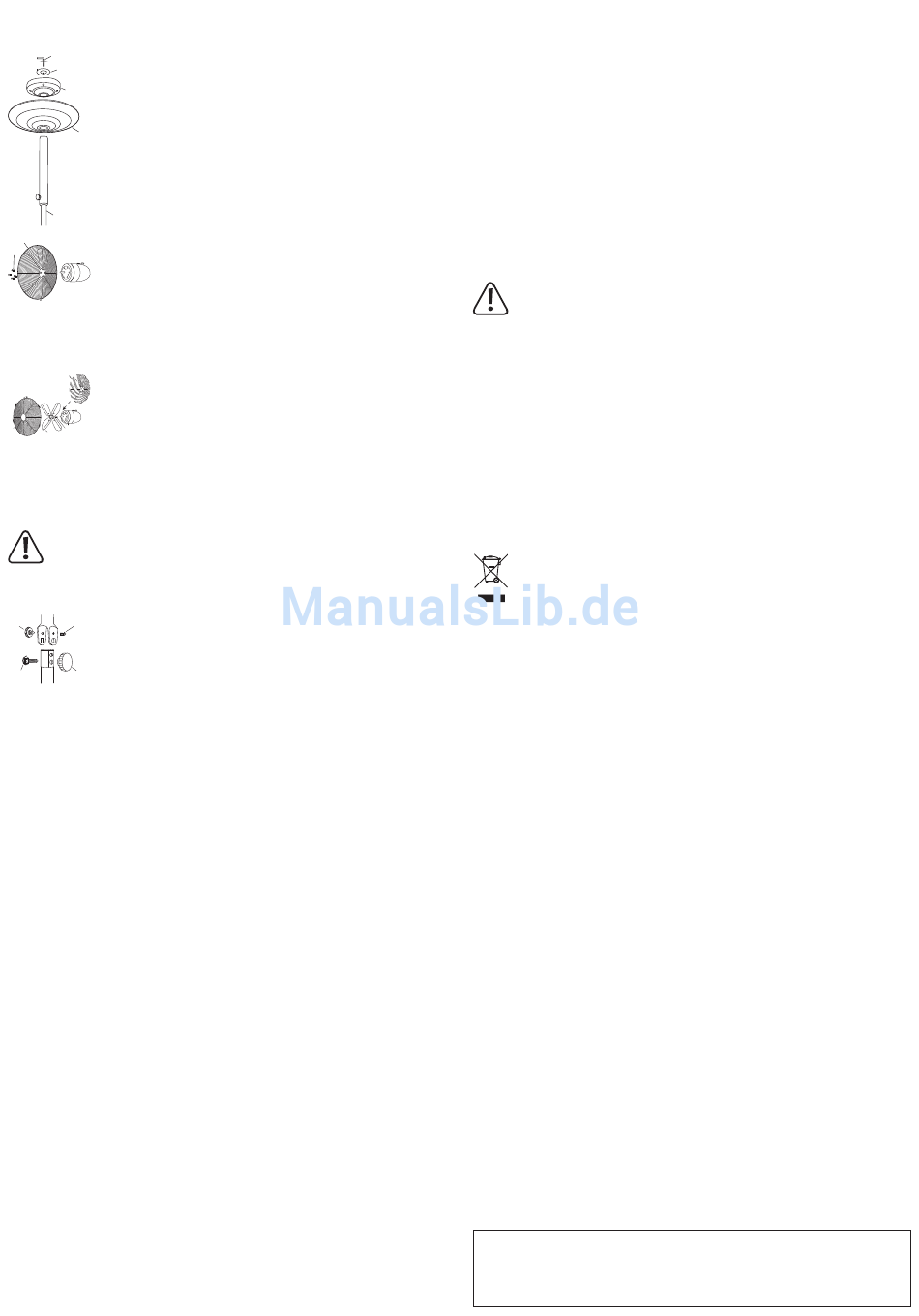

a) Montage
14
• Entfernen Sie das Verpackungsmaterial und legen Sie alle Teile auf eine saubere
13
flache Oberfläche, wie z. B. einen Tisch.
12
• Schrauben Sie die Knebelschraube (14) aus dem unteren Ende des Standrohrs
des Teleskopstands (9).
• Positionieren Sie das Ständergewicht (12) von unten in den Standfuß. Beachten
11
Sie dabei die richtige Orientierung.
• Legen Sie die Profilscheibe (13) mit der Wölbung in Richtung des
Ständergewichts ein.
• Schrauben Sie Knebelschraube durch Gewicht und Profilscheibe wieder in das
Standrohr des Teleskopstands. Ziehen Sie die montierte Einheit ausreichend
fest, sodass ein sicherer Stand des Ventilators ermöglicht wird.
9
6
• Entfernen Sie die vier Schrauben (5) von der Motoreinheit mit einem
5
Kreuzschlitzschraubendreher.
• Setzen Sie den hinteren Schutzkorb (6) auf der Seite des Rotorschaftes auf die
Motoreinheit und richten Sie den Schutzkorb fluchtend auf die Schraubenlöcher
aus. Der Tragegriff am hinteren Schutzkorb sollte am besten nach oben zeigen,
damit er seine Funktion bestmöglich erfüllen kann.
• Schrauben Sie die vier Kreuzschlitzschrauben wieder ein und ziehen sie mit
einem Kreuzschlitzschraubendreher fest an, um Schutzkorb und Motoreinheit
miteinander sicher zu verbinden.
6
• Nachdem der hintere Schutzkorb (6) montiert ist, stecken Sie das Rotorblatt (3)
auf den Rotorschaft, und sichern Sie das Rotorblatt auf der seitlich angefrästen
Einkerbung durch Festschrauben der Arretierungsschraube (4) mit einem
Kreuzschlitzschraubendreher. Ziehen Sie fest an damit sich der Rotor nicht
1
3 4
während des Betriebs lösen kann!
• Setzen Sie den vorderen Schutzkorb (1) wieder mittig auf den bereits montierten
hinteren Schutzkorb, verbinden beide wieder und sichern Sie diese mit
Kreuzschlitzschraube und Mutter. Die Schraubenlöcher beider Schutzkörbe
müssen dazu fluchtend übereinander liegen. Schließen Sie danach die
klappbaren Verriegelungen, um den Schutzkorb komplett zu sichern.
Verursachen Sie bei Ihren Montagearbeiten keine Verformungen oder Verbiegungen des
Schutzkorbs, an die das Rotorblatt anstoßen könnte. Es muss sich frei und ungehindert im
Schutzkorb drehen können.
Überprüfen Sie in einem kurzen Test im ausgeschalteten Zustand (Drehen des Rotorblatts mit
der Hand), dass sich das Rotorblatt frei im Schutzkorb bewegen kann.
18
19
• Um den Teleskopstand (9) mit der Ventilatoreinheit zu verbinden, setzen Sie
die Ventilatoreinheit an den abgeflachten Seiten auf das obere Ende des
Teleskopstands. Beachten Sie dabei die Orientierung. Die Rändelschraube (18)
muss in Einsenkung am Teleskopstand passen und zum Feststellen dagegen
17
pressen können.
16
• Stecken Sie zuerst Tragboltzenschraube (17) von der Vierkantöffnung der
Haltegabel aus durch die Bohrung im Teleskopstand bis sie auf der anderen
Seite wieder herausschaut. Schrauben Sie danach die Rändelschraube (18)
durch das Gewinde in der Haltegabel bis an den Teleskopstand, um beide
leicht zu fixieren. Schrauben Sie die Kreuzschlitzschraube (19) mit Hilfe eines
Kreuzschlitzschraubendrehers in die andere Seite der Haltegabel und in die
Bohrung am Teleskopstand. Ziehen Sie diese gut fest.
• Verschrauben
Sie
Feststellrändelmutter (16). Stellen Sie sicher, dass die Abdeckkappe in der
Feststellrändelmutter ausreichend befestigt ist und nicht herausfällt.
• Um Teleskopstand und Ventilatoreinheit fest miteinander zu verbinden
und die richtige Ausrichtung beider Teile zu garantieren, schrauben Sie die
Rändelschraube (18) zum Schluss gut fest.
b) Aufstellort
• Tragen Sie das Produkt am Haltegriff, der sich an der Oberseite des Vorderen Schutzkorbs (1) befindet.
Stellen Sie das Produkt mit dem Standfuß (11) auf eine trockene, saubere, waagerechte und standsichere
Oberfläche.
c) Ein-/Ausschalten, Ventilatorgeschwindigkeit und Oszillation einstellen
• Verbinden Sie das Netzkabel mit Netzstecker (15) mit einer ordnungsgemäßen Netzsteckdose.
• Der Ventilator wird am Drehschalter (7) bedient. In der Stellung 0 ist der Ventilator ausgeschaltet.
Drehen Sie den Drehschalter im Uhrzeigersinn eine Stufe höher, um ihn einzuschalten und die niedrigste
Geschwindigkeit einzustellen (Stellung I).
• Drehen Sie den Drehschalter im Uhrzeigersinn eine Stufe weiter, um die nächst höhere Geschwindigkeit
einzustellen.
• Schalten Sie entgegen dem Uhrzeigersinn, um die Geschwindigkeit des Ventilators wieder nach unten
hin zu verändern.
- Stellung I langsame Geschwindigkeit
- Stellung II mittlere Geschwindigkeit
- Stellung III schnelle Geschwindigkeit
• Drehen Sie den Drehschalter entgegen dem Uhrzeigersinn in die Stellung 0 zurück, um den Ventilator
auszuschalten.
• Verstellen Sie die Höhe des Ventilators, indem Sie die Feststellrändelschraube (10) lockern und beide
Metallrohre gegeneinander zwischen Maximal- und Minimalpositionen verschieben. Drehen Sie nach der
Einstellung die Feststellrändelschraube wieder fest.
• Verändern Sie die Richtung der Luftströmung, indem Sie den Oszillatorschalter (8) eindrücken, um die
Oszillationsfunktion einzuschalten. Der Ventilatorkopf bewegt sich abwechselnd in horizontaler Richtung
hin und her und verteilt so den Luftstrom in verschiedene Bereiche der Umgebung.
• Ziehen Sie den Oszillatorschalter heraus, um die Oszillationsfunktion abzuschalten. Die Oszillation stoppt
und die Windrichtung wird in der letzten Position gehalten.
als
nächstes
die
Tragbolzenschraube
• Die Richtung der Luftströmung lässt sich manuell verändern. Sie können den Ventilator am Schutzkorb
nach oben oder unten bewegen. Die maximale Schwenkrichtung ist nach rechts und links in diesen beiden
Richtungen begrenzt (75°).
Pflege und Reinigung
a) Allgemein
• Schalten Sie das Produkt vor jeder Reinigung oder Wartung aus und trennen Sie es von der
Stromversorgung (ziehen Sie den Netzstecker aus der Steckdose).
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische
Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.
• Wischen Sie die Teile des Ventilators, einschließlich Schutzkörbe (1, 6) und Standfuß (11), regelmäßig mit
einem trockenen Staubtuch ab.
• Wenn Sie das Produkt für längere Zeit nicht verwenden, decken Sie es ab und lagern Sie es an einem
trockenen und vor Sonneneinstrahlung geschützten Ort.
• Prüfen Sie gegebenenfalls regelmäßig, ob sich Schraubverbindungen im dauernden Betrieb gelockert
haben und ziehen Sie sie wieder fest an (Achtung - Gerät immer ausschalten und Netzstecker ziehen!).
b) Reinigung des Rotorblattes und des Schutzkorbs
Vorsicht Verletzungsgefahr! Das Rotorblatt hat scharfe Kanten.
• Bei stärkerer Staubablagerung am Rotorblatt kann das Produkt wie im Abschnitt „Montage" beschrieben,
in umgekehrter Reihenfolge demontiert werden.
• Legen die den Ventilator für die Demontagearbeiten am besten auf die Rückseite.
• Öffnen Sie den Schutzkorb. Lösen Sie dazu zuerst die klappbaren Verriegelungen. Entfernen Sie zuletzt
die Sicherungsschraube (2) an der Unterseite mit einem passenden Kreuzschlitzschraubendreher. Der
vordere und hintere Schutzkorb können auseinander- und abgenommen werden.
• Der hintere und vordere Schutzkorb (1, 6), sowie das Rotorblatt (3) können mit einem leicht angefeuchteten
Tuch abgewischt werden.
• Trocknen Sie nach der Reinigung und vor der erneuten Montage alle Teile sorgfältig ab.
• Zum Zusammenbau nach der Reinigung gehen Sie in umgekehrter Reihenfolge vor. Setzen Sie beide
Teile des Schutzkorbs wieder mittig zusammen und sichern sie mit Sicherungsschraube (2) und Mutter.
Beide Schraubenlöcher müssen dazu übereinander liegen.
• Schließen Sie danach die klappbaren Verriegelungen wieder.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das
Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
Stromversorgung .................................. 220 - 240 V/AC, 50 Hz
Leistungsaufnahme .............................. 50 W
Schutzklasse ........................................ I
Überhitzungschutz (Motor) ................... 130 °C
Temperaturanstieg (Motor) ................... ≤75 K (nach 4 h Dauerbetrieb)
Geräuschpegel ..................................... 62,5 dB
Höhenverstellung .................................. von mindestens 90 cm zu maximal 120 cm
Oszillationswinkel ................................. 75º
mit
der
Luftdurchsatz Ventilator ........................ max. 55 m³/min (3300 m³/h)
Rotordurchmesser ................................ 40 cm
Kabellänge ............................................ ca. 2 m
Betriebsbedingungen ............................ +10 bis +40 ºC, 10 – 80 % rF (nicht kondensierend)
Lagerbedingungen ................................ 0 bis +50 ºC, 10 – 80 % rF (nicht kondensierend)
Abmessungen (B x H x T) .................... 445 x 1200 x 400 mm
Gewicht ................................................. 6,23 kg
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2016 by Conrad Electronic SE.
