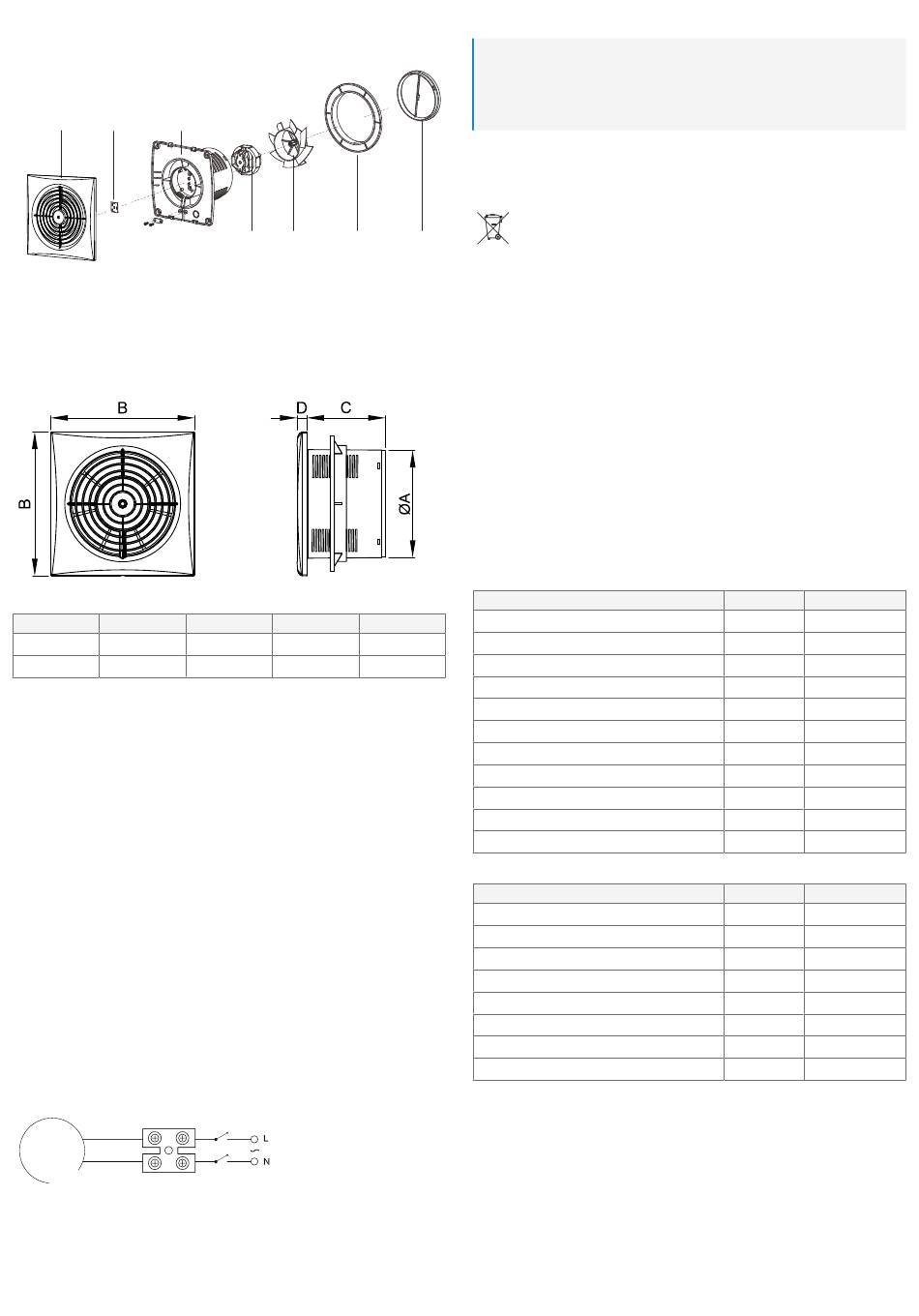

6 Produktübersicht
6.1 Einzelteile
1
2
3
1
Verkleidung
3
Gehäuse
5
Rotor
7
Verschlussblende
6.2 Abmessungen
Nr.
ØA
2616627
Ø 99 mm
2616628
Ø 148 mm
7 Einbauvoraussetzungen
■
Installationshöhe vom Boden: min. 2,3 m
■
Das Produkt darf nur mit Netzspannung betrieben werden.
■
Das Produkt muss im Sicherungskasten des Gebäudes durch eine 10/16 A-Sicherung
abgesichert werden. Davor muss ein Fehlerstromschutzschalter (FI) geschaltet werden.
■
Installieren Sie einen Schalter zum Ein- und Ausschalten des Produkts. Abstand zwi-
schen den Schalterkontakten: min. 3 mm.
■
Die Lufttemperatur darf +45 °C nicht überschreiten.
■
Nicht an nassen oder sehr feuchten Orten installieren.
■
Nicht an Stellen anbringen, an denen das Produkt mit Wasser bespritzt werden kann.
■
Nicht an Stellen anbringen, an denen Wasser in den Saugkanal eindringen kann.
■
Bei Betrieb von Feuerstellen, bei denen ein Kaminabzug im Raum belüftet sein muss,
muss genügend Zuluft für den Einsatz des Produkts als Abluftgebläse zur Verfügung ste-
hen.
■
Rücktrömung verhindern.
Normkonformität
■
Die Installation des Produkts muss gemäß DIN VDE 0100-701 erfolgen. Beachten Sie
bei Räumen mit Badewanne oder Dusche die Schutzbereiche.
■
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der
gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu be-
achten.
8 Schaltplan
Motor
2
4
5
6
2
Platine der Kontrollleuchte
4
Motor
6
Ring
B
C
D
151 mm
96 mm
193 mm
106 mm
Brauner Leiter
Blauer Leiter
9 Reinigung und Wartung
Wichtig:
– Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere
chemische Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunktio-
nen des Produkts führen.
– Tauchen Sie das Produkt nicht in Wasser.
1. Trennen Sie das Produkt von der Stromversorgung.
2. Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
10 Entsorgung
Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht wer-
den, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist
7
darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsor-
tiertem Siedlungsabfall zu entsorgen ist.
Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten
Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflich-
tet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind,
sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können,
vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu tren-
nen.
Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknah-
me von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglich-
keiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):
■
in unseren Conrad-Filialen
■
in den von Conrad geschaffenen Sammelstellen
■
in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Her-
stellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen
Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der
Endnutzer verantwortlich.
Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altge-
räte-Rückgabe und das Altgeräte-Recycling gelten.
11 Technische Daten
Betriebsspannung
Betriebsfrequenz
14 mm
Schutzklasse
14 mm
Schutzart
Netzkabellänge
Max. Lufttemperatur
Betriebstemperatur
Betriebsluftfeuchte (nicht-kondensierend)
Lagertemperatur
Lagerluftfeuchte (nicht kondensierend)
Werkstoff
Best.-Nr.: 2616627
Verschlussblende zur Rückstromverhinderung
Leistungsverbrauch
Max. Luftvolumen
Motordrehzahl
Max. Geräuschemission (3 m Entfernung)
Erforderlicher Lüftungskanal-Durchmesser (Ø)
Abmessungen (B x H x T)
Gewicht
Einheit
Wert
VAC
220 - 240
Hz
50
Klasse II
IPX2
mm
380
°C
+45
°C
0 bis +45
% rF
≤85
°C
0 bis +45
% rF
≤85
ABS
Einheit
Wert
Ja
W
12
m³/Std.
130
Min-1
2200
dB(A)
34
mm
100
mm
151 x 151 x 110
g
510
