Procedimentos de Instalação
Nota:
A fiação elétrica deve ser feita pela pessoa qualificada.
A fonte de energia é conectada a partir da unidade externa.
O cabo de conexão e o cabo de alimentação são auto-fornecidos.
Use apenas fio de cobre.
O ar condicionado deve usar um fio exclusivo (acima de 30A)
Quando instalar o ar condicionado num sítio húmido, tente usar um disjuntor contra vazamento de corrente.
Quando instalar em outros locais, use o disjuntor o mais longe possível.
O disjuntor do ar condicionado deve ser interruptor de todos os pólos; e a distância entre os dois contatos não pode ser
menor que 3 mm.
Esses meios para a desconexão devem ser incorporados na fiação fixa.
O parâmetro do cabo de conexão é H05RN-F 4G 2.5mm
O parâmetro do cabo de alimentação deve ser maior que H07RN-F 5G 4.0mm

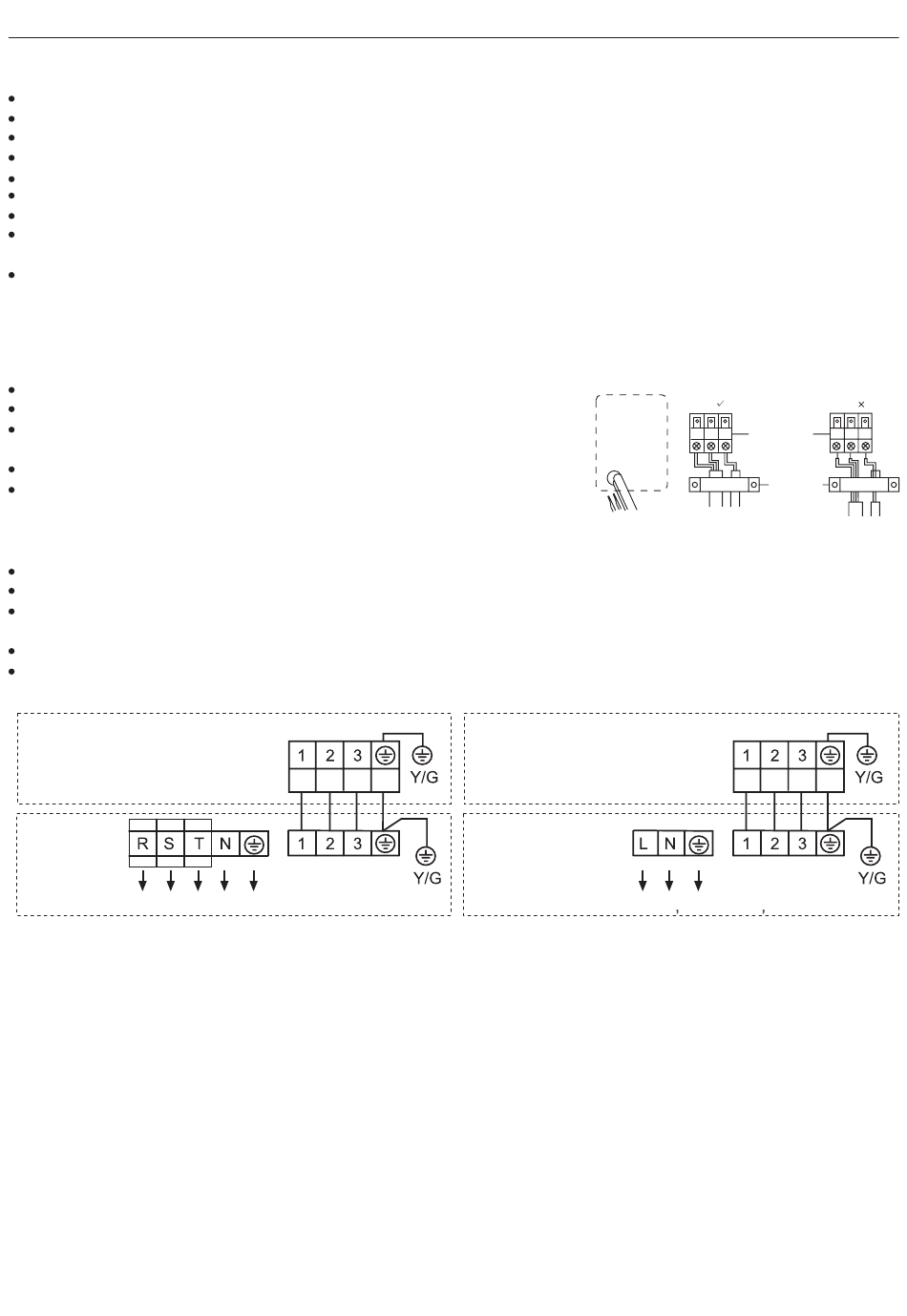

Fiação da unidade interna
Insira o cabo do lado externo do orifício da parede onde a tubulação já existe.
Puxe-o de frente.
Solte os parafusos do terminal e insira a extremidade do cabo completamente
no bloco do terminal, depois aperte.
Puxe o cabo com cuidado para confirmar que está bem apertado.
Substitua a tampa após a fiação.
Fiação da unidade externa
Insira o cabo do lado interno do orifício da parede onde a tubulação já existe.
Puxe-o de frente.
Solte os parafusos do terminal e insira a extremidade do cabo completamente no bloco do terminal,
depois aperte.
Puxe o cabo com cuidado para confirmar que está bem apertado.
Substitua a tampa após a fiação.
Bloco terminal de
unidade interior
Bloco terminal
de unidade
exterior
Alimentação de energia: 380-400v,3N-50Hz
Nota:
Ao conectar os fios internos e externos, verifique o número nos blocos terminais internos e externos. A fiação incorreta
pode danificar o controlador do ar condicionado ou causar falha na operação.
2 .
2
Bloco terminal de
unidade interior
Bloco terminal
de unidade
exterior
Alimentação de energia:1PH,220-230V-50Hz
18
Cablagem eléctrica
OK NO
bloco terminal
braçadeir
a de
mesa
