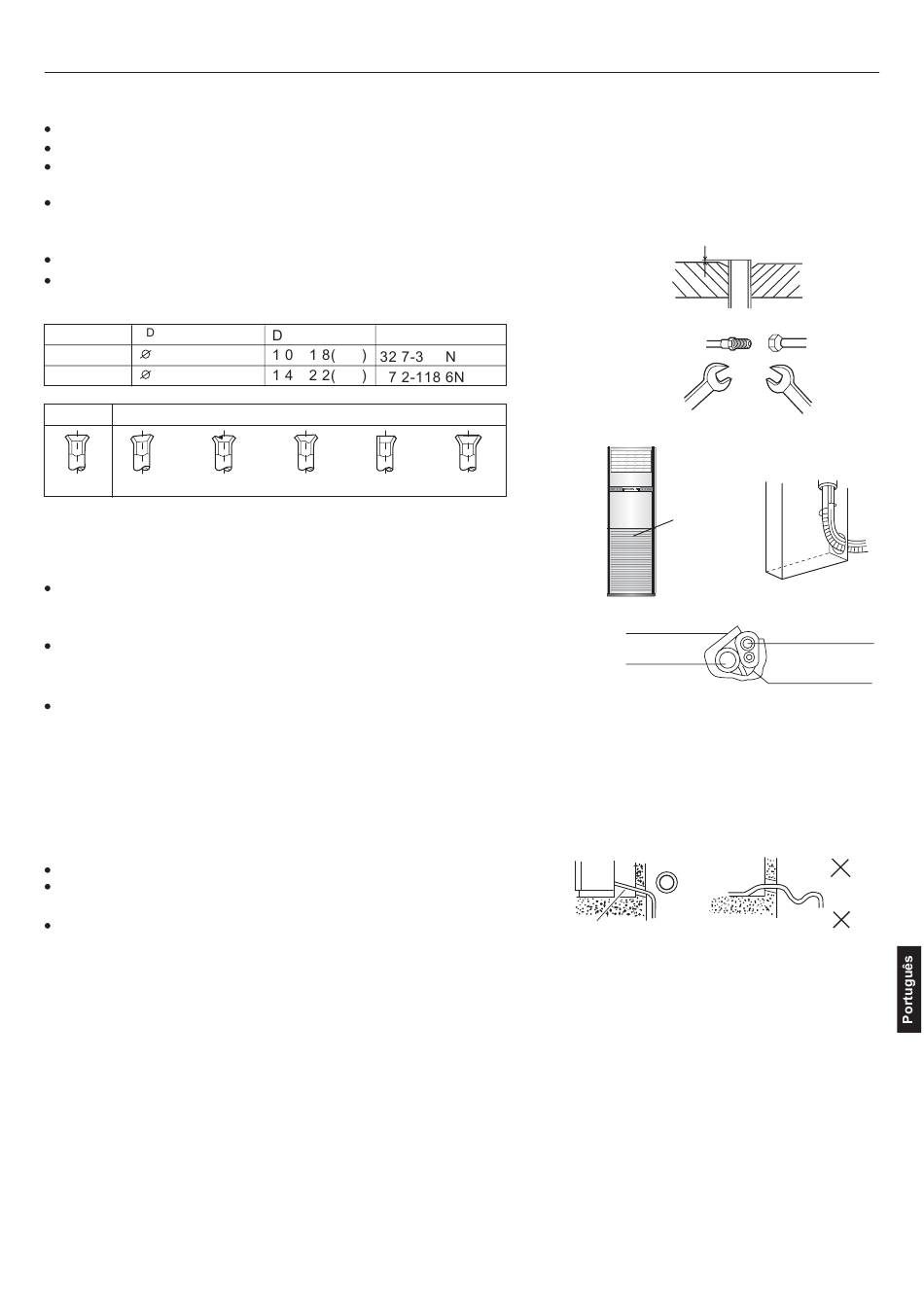

Procedimentos de Instalação
Método de conexão
Aplique o óleo refrigerante na meia união e na porca de alargamento.
Para dobrar um tubo, dê ao arredondamento o maior tamanho possível para não quebrar o tubo.
Quando conectar o tubo, asegure o centro do tubo para centralizar, em seguida, aparafuse a porca manualmente,
veja a Figura.
Tenha cuidado para não entrar os artigos diversos, por exemplo, deixa as areias entrar no tubo.
Corte e alargamento de tubo
Confirme para realizar a rebarbação após o corte do tubo com um cortador de tubos.
Insira a ferramenta de alargamento para fazer um alargamento.
iamêtro de tubo
Tubo de líquido 9.52mm (3/8")
Tubo de gás 19.05mm (3/4")
Correcto
Alargamento
Inclinado
danificado
Conexão de tubulação da unidade interna
1. Disposição de tubulação e tubo de drenagem
Depois de abrir a grade de entrada, verá uma caixa de controlo
conforme mostrado na Figura. Remova a tampa antes de fazer o
trabalho de fiação.
Corte com um martelo ou uma serra, a tampa para a tubulação
deve ser de acordo com a direção da tubulação.
De acordo com o método de tubulação, conecte a tubulação na unidade interna com a união
do tubo de conexão.
Arrume a tubulação conforme o orifício da parede e ligue a mangueira de drenagem,
conectando o cabo elétrico e a tubulação juntamente com a fita de polietileno.
Insira a tubulação amarrada, conecte o cabo elétrico e drene a mangueira através do orifício
da parede para conectar a unidade externa.
2. Disposição da mangueira de drenagem
A mangueira de drenagem deve ser colocada no sítio.
Deve ter uma descida quando dispôr a mangueira de drenagem. Evite
as ondas para cima e para baixo na mangueira de drenagem.
Se a humidade for alta, o tubo de drenagem (especialmente na sala e
na unidade interna) deve ser coberto com material isolante.
Conexão de tubulação da unidade externa.
Conecte o tubo de ligação e o tubo de entrada / saída do líquido de acordo com o método de tubulação.
Aspiração
Descarregue o ar para fora da unidade interna e o tubo de refrigerante através de vácuo.
(1) Aperte todas as porcas dos tubos internos e externos de modo que essas partes fiquem sem vazamento.
(2) Sob a condição de fechamento completo do centro da válvula interna e externa (ambos o líquido e o gás),
desmonte a tampa da válvula de serviço. O vácuo deve ser através da boca de carga da válvula de serviço.
(3) Depois de vácuo, aperte a válvula de serviço e desmonte a tampa da válvula grande e pequena, em seguida,
solte completamente o centro da válvula de retenção e aperte a válvula de retenção grande e pequena.
imensão A
Torque de apertar
, 〜 , mm
, 9,9 .m
, 〜 , mm
9 , ,
Incorreto
Demasiado
Parcial
Quebra
para exterior
17
.m
MODE FAN SET HEALTH
ON/OFF HUMI TEMP TIMER SLEEP
Material isolante
Tubo de cobre
Unidade interior
Descida
Unidade interior
A
Ferramenta de queima
TEMP+ TEMP- HEALTH
Caixa de controlo
Mangueira de drenagem
Cabo eléctrico conector
para unidade interior e
unidade exterior
Cima
Baixo
Bom
Mau
