Procedimentos de Instalação
Seleção do lugar de instalação de unidade interior
Coloque onde é fácil direcionar o tubo de drenagem e a tubulação externa.
Coloque longe da fonte de calor e com menos luz solar direta.
Coloque onde o ar fresco e quente pode ser distribuído uniformemente para todos os cantos da sala.
Coloque perto da tomada de fonte de alimentação. Deixe espaço suficiente ao redor da unidade (consulte os desenhos
de instalação).

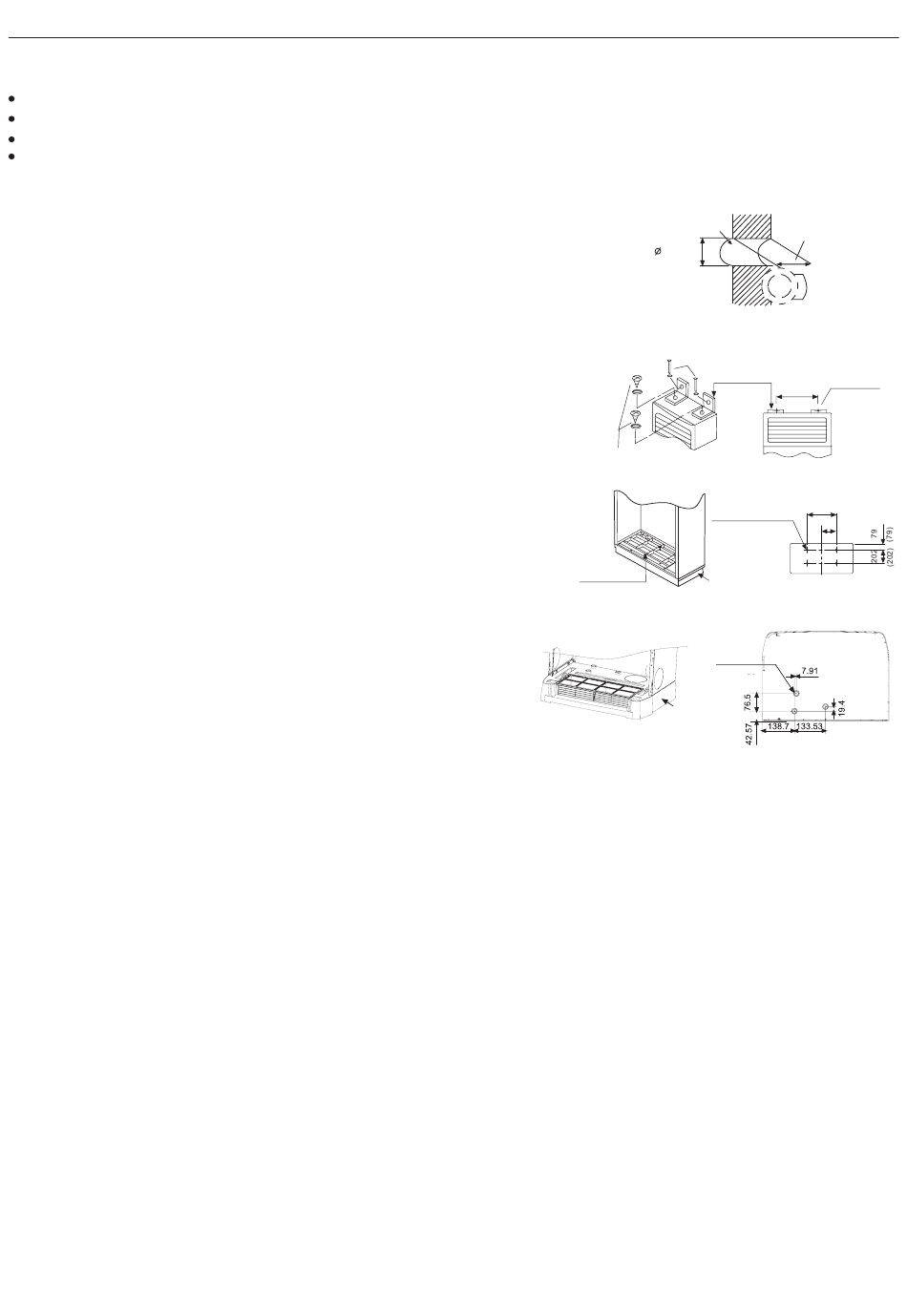

Instalação da unidade interior
1. Posição do orifício da parede
O orifício da parede deve ser decidido de acordo com o
sítio da instalação e a direção da tubulação. (Veja os
desenhos da instalação)
2. Faça um orifício da parede
Faça um orifício de 70 mm de diâmetro. com uma descida
pequena para o exterior. Instale a tampa do orifício da
tubulação e sele-a com massa depois da instalação.
3. Fixação de unidade interna
Com a unidade montada verticalmente, fixe o metal de
encaixe na unidade com parafusos e, em seguida, fixe o
metal de encaixe na parede com prego e arruela de
cimento, conforme mostrado à direita:
Além disso, se quiser fixar a unidade com mais firmeza,
você deve fixar o painel inferior ao chão com parafusos de
concreto, como mostrado à direita:
Parafuso
Orifício de montagem
16
Preparação de instalação
LADO INTERNO LADO EXTERNO
orifício da parede
Grossura da parede
70mm
(Seção transversal do orifício da parede)
Prego de cimento
Metal de montagem
330
4 orifícios de 4-Ø14
de profundidade 30.
Painel Inferior
95
profundidade
Painel
Inferior
Orifício de 2-
Ø10
260
130
