Conexão da Unidade Interna e Externa
Ferramentas necessárias
1. Chave de fenda
2. Serrote
3. Broca de núcleo buraco de 70 mm diâmetro
4. Chave inglesa (diâmetro de 22, 36 mm)
5. Chave inglesa (16, 18, 22, 36mm)
6. Cortador de tubo
7. Ferramenta de queima
8. Faca
9. Pinça
10. Detector de vazamento de gás ou água de sabão
11. Fita métrica
12. Alargador
13. Óleo refrigerante

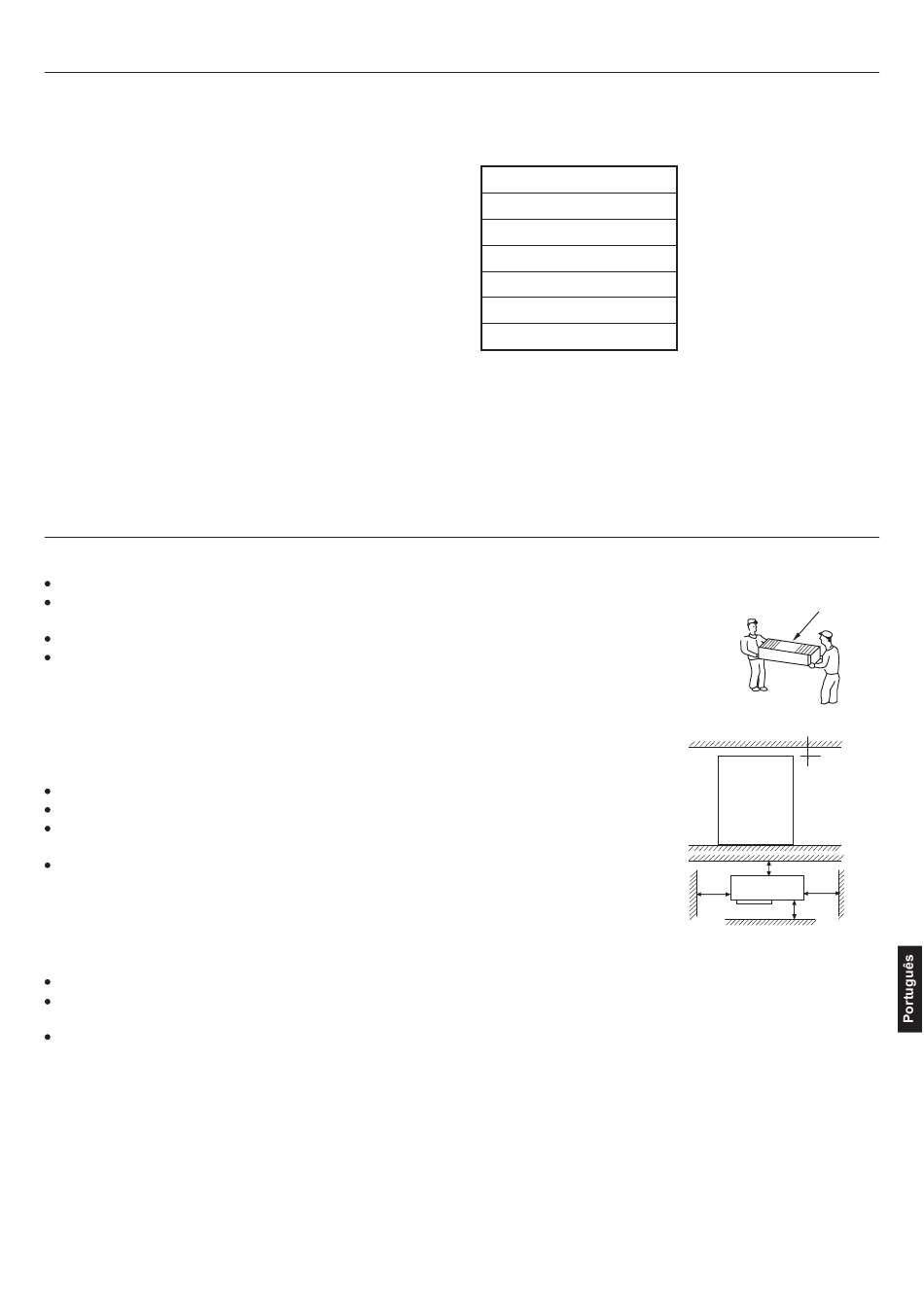

Procedimentos de Instalação
Antes da instalação
Tente levar a unidade embalada para o local de instalação.
Quando é inevitável desembalar a unidade, tenha cuidado para não danificar a
unidade.Envolvê-lo com nylon etc.
Depois de desembalar, certifique-se de colocá-lo com a frente da unidade voltada para cima.
Ao entregar, não segure as peças de plástico, como grelha de entrada e saída, etc.
Instalação da Unidade Exterior
Seleção do lugar de instalação de unidade ao ar livre
Coloque forte o suficiente para suportar a unidade e não cause vibração e ruído.
Coloque onde o vento e o ruído descarregados não causam incômodo aos vizinhos.
Coloque onde é menos afetado pela chuva ou luz solar direta e é suficientemente
ventilado, ou para instalar um escudo.
Coloque com espaço suficiente para um fluxo de ar suave.
Fixação da unidade exterior
Fixe a unidade externa usando o parafuso M10 no piso de concreto horizontalmente.
Se instalado na parede ou no topo de um telhado, o suporte deve ser fixado com
segurança para resistir a terremotos ou tempestades.
Use almofada de borracha durante a instalação contra vibração da unidade.
Acessórios de instalação
As seguintes partes devem ser fornecidas no campo
Nome da peça
Fita adesiva
Clipe de tubo
Mangueira de conexão
Material isolante
Massa de vidraceiro
Mangueira de drenagem
15
Installation Preparation
Unidade exterior
Entrega
De frente
para cima
mais de
30cm
mais de 10cm
mais de
mais de
15cm
10cm
mais de 60cm
