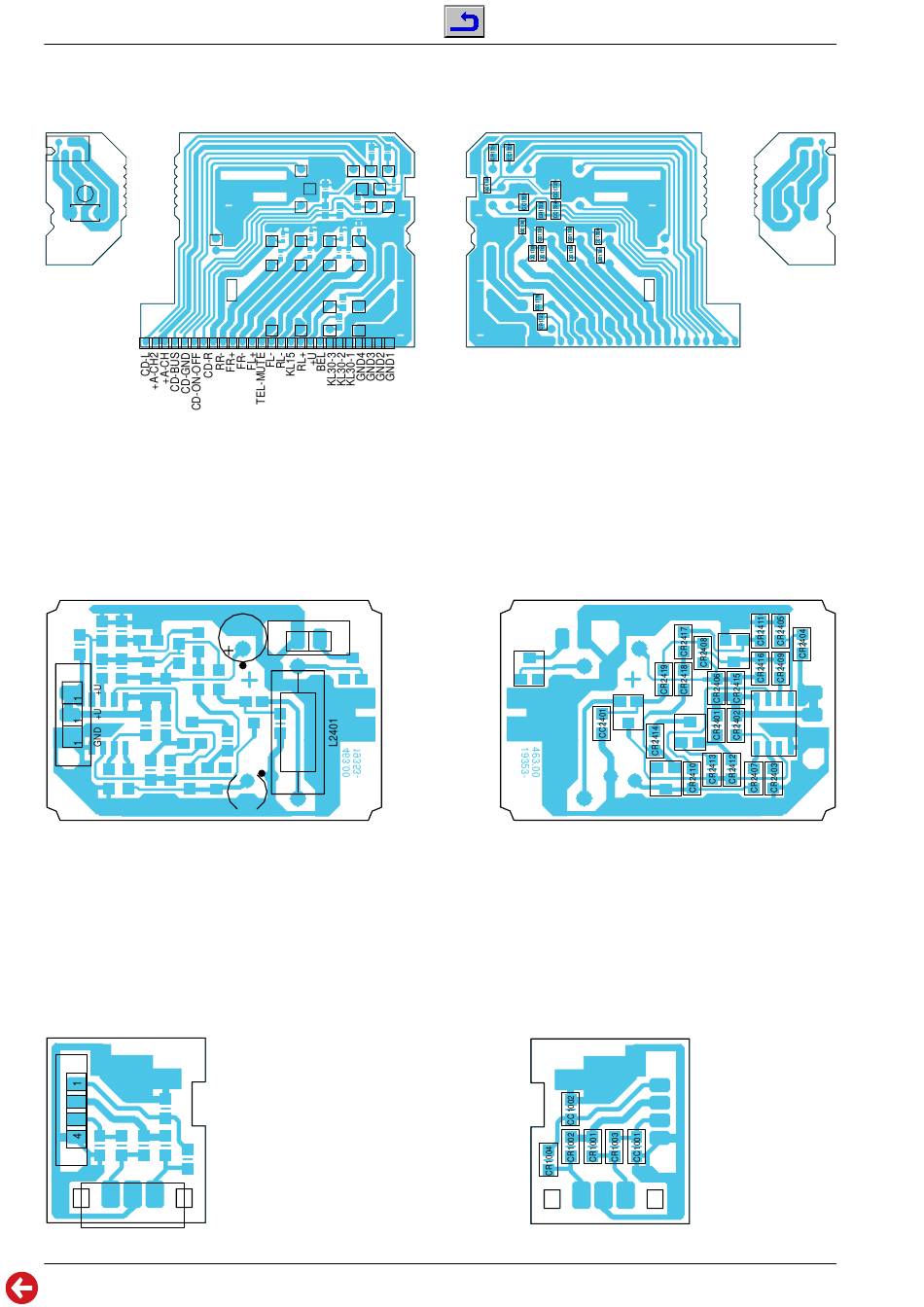

Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs
Anschlußplatte, I/O-Platte
Connecting Board, I/O Board
Sicht auf Bestückungsseite / View on Component Side
1
4
0 2 4 . 4 4 3 - 3 5 1 9
2 ) ( 0 2 L
Spannungsversorgung für Aktivantenne

Voltage Supply for active Aerial

Sicht auf Bestückungsseite / View on Component Side
C2402
19353-463.00
4B(00)
C2403
Encoder-Platte (nur MS 201 A)
Encoder Board (MS 201 A only)
Sicht auf Bestückungsseite / View on Component Side
0 0 4 . 4 6 3 - 3 5 1 9
19353-464.00
0 ) ( 0 2 L
4B(00)
LV1003
LV1001
LV1002
LV1004
G1001
28
I-16
I-13 I-19
0 1 4 . 4 4 3 - 3 5 1 9
I-15 I-18
2 ) ( 0 2 L
I-17 I-20
II-1 II-3 II-5 II-7
II-2 II-4 II-6 II-8
SI1701
III-5 III-7
III-2 III-4 III-6 III-8
GND PHA
1 ) ( 0 2 L
1 1
Anschlußplatte, I/O-Platte
Connecting Board, I/O Board
Sicht auf Lötseite / View on Solder Side
19353-444.01
2L(02)
Spannungsversorgung für Aktivantenne
Voltage Supply for active Aerial
Sicht auf Lötseite / View on Solder Side
2L(01)
CD2401
CT2401
Encoder-Platte (nur MS 201 A)
Encoder Board (MS 201 A only)
Sicht auf Lötseite / View on Solder Side
19353-464.00
2L(00)
MS 201 / MS 201 A
19353-444.02
2L(02)
CT2403
CIC2401
CT2404
1
CD2402
