Montageanleitung secuENTRY Zylinder
Bitte lesen Sie vor der Montage diese Montageanleitung sorgfältig durch
und bewahren diese gut auf.
Hinweis
Die Grundmaße des Zylinders betragen je Seite 30 mm. Im Auslieferzustand
hat der Zylinder auf der Innenseite die Grundmasslänge von 30mm,
der Außenknauf ist bereits vormontiert. Dem Zylinder beigefügt ist ein
Adaptersatz, der es Ihnen ermöglicht den Zylinder auf Türdicken bis 130 mm
(67,5 / 62,5) gemessen Mitte Stulpschraube) anzupassen. Passend zu den
Adapterlängen liegen Ihrem Set die entsprechenden Schrauben bei.
M 4 x 6
M 4 x 12

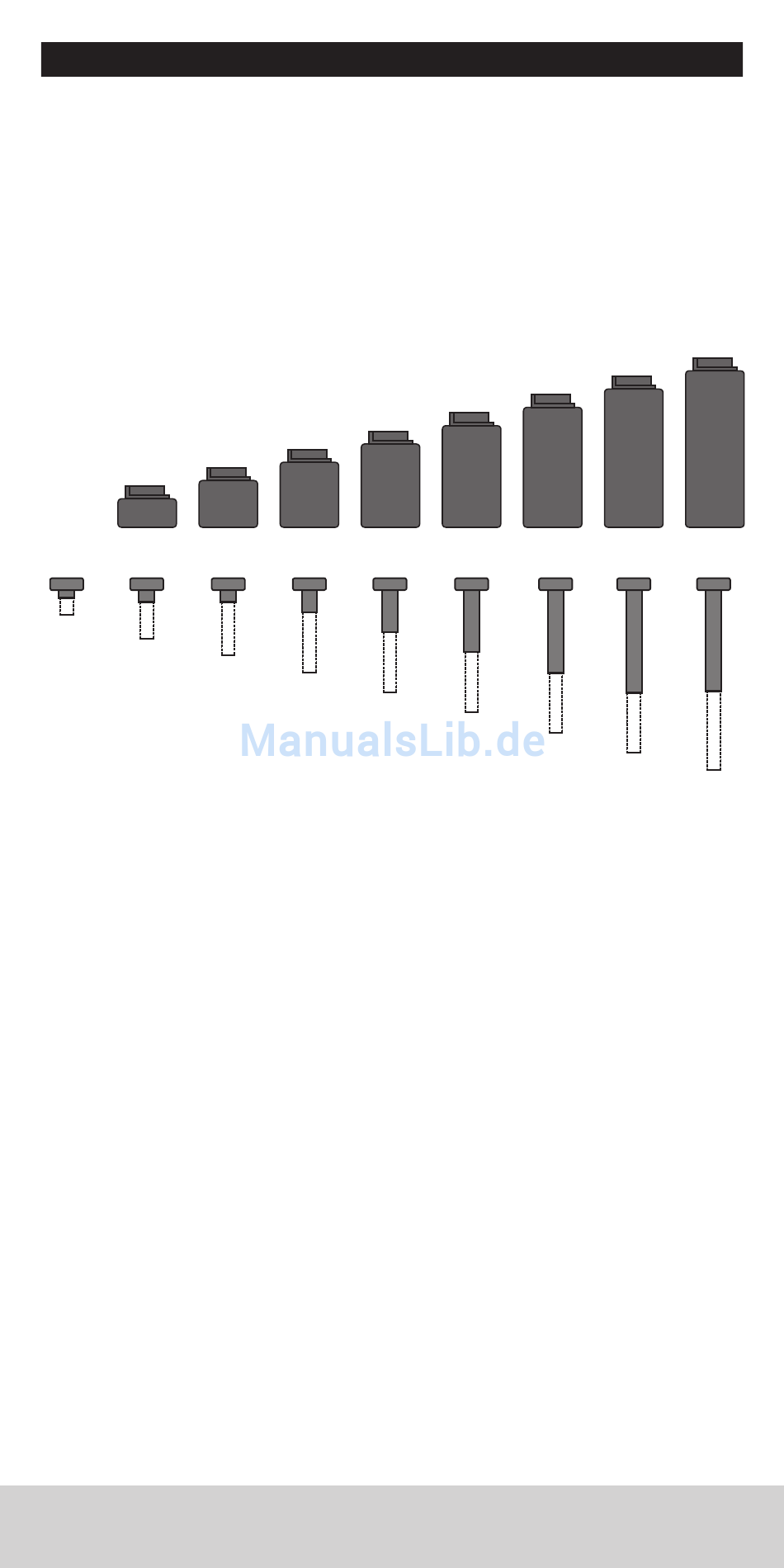

Abb.1: Abbildung der Adapter und der dazugehörenden Schrauben
(1:1 Abbildung auf separatem Beiblatt)
18 | Deutsch
M 4 x 16
M 4 x 20
M 4 x 25
M 4 x 30
M 4 x 35
M 4 x 40
secuENTRY
M 4 x 45
