BURG WATCHER secuENTRY pro 7100 Montage- Und Bedienungsanleitung

Elektronisches Türschloss
Einführung
Herzlichen Glückwunsch zu diesem BURG-WÄCHTER Qualitätsprodukt! Vielen
Dank, dass Sie sich für das elektronische Schließsystem secuENTRY 7100 pro aus
dem Hause BURG-WÄCHTER entschieden haben. Dieses System wurde nach den
neuesten technischen Möglichkeiten entwickelt bzw. produziert und entspricht hohen
Sicherheitsanforderungen. Der elektronische Zylinder lässt sich problemlos ohne jegliches
Bohren und Verlegen von Kabeln in jede Tür mit PZ-Lochung bis zu einer Türstärke
von 118 mm (59 / 59 mm, gemessen Mitte Stulpschraube) einsetzen. Der elektronische
Zylinder ist hervorragend für die Neuinstallation wie auch die Nachrüstung geeignet.
Inhalte dieser Anleitung
A Allgemeines E Batteriewechsel
B Montage F Notschlüssel
C Programmierung / Funktion / Bedienung G Gewährleistung / Umwelt
D Technische Daten
A. Allgemeines
Bitte lesen Sie die Bedienungsanleitung sorgfältig durch bevor Sie mit der Montage und
Programmierung beginnen. Bewahren Sie diese gut auf. Wir wünschen Ihnen viel Freude mit
Ihrem neuen Schließsystem.
Der secuENTRY 7100 pro Zylinder kann mit folgenden Öffnungsmedien verwendet werden:
• Tastatur PINCODE
• Tastatur FINGERPRINT
• Smartdevice/App
Die Öffnungsmedien sind separat zu erwerben.
Administratorcode / QR-Code
Jedem secuENTRY 7100 pro Zylinder liegt ein QR-Code bei, der sowohl zum Anlernen
einer Tastatur als auch zur Integration in einer Schließanlage über die optionale
secuENTRY Software benötigt wird. Ohne eine zugehörige Tastatur können
Öffnungsmedien (Benutzer) nur über die optionale Software an den Zylinder
angelernt werden.Der Administratorcode befindet sich ebenfalls auf dem Zettel
mit dem QR-Code.
SN: 10 : 2D : 00 : 3E
MAC: 30 : 42 : 25 : 00 : 00 : 60
AES:
E1 : 25 : F3 : E2 : DB : 86 : C0 : 70 :
F7 : EA : 04 : 93 : 17 : 2E : BF : 9E
ADM:
12345 6
1
1 Zylinder
(SN; MAC; AES; ADM)
Achtung! Bei Verlust des Administrator- und / oder des QR-Codes ist das
Umprogrammieren bzw. die Nutzung aller Administratorfunktionen nicht
mehr möglich. Bitte sorgfältig aufbewahren!
T ipp: Der QR-Code kann auch in elektronischer Form als Datei eingescannt oder
als Foto auf einem geschützten Datenträger gespeichert werden.
Für evtl. auftretende Verletzungen oder Schäden, die bei der Montage oder durch
unsachgemäße Handhabung entstehen, übernimmt der Hersteller keine Haftung.
Wir weisen Sie darauf hin, dass aus Sicherheitsgründen der werkseingestellte
Administratorcode, auf einen individuell eingestellten Code geändert werden muss.
B. Montage
Im Folgenden wird Ihnen der Einbau des secuENTRY 7100 pro Zylinders erklärt. Bitte lesen Sie
vor der Montage diese Montageanleitung sorgfältig durch.
Der Zylinder verfügt über ein spezielles Rastsystem welches Ihnen die Mög lichkeit bietet,
den Zylinder für Türen bis zu einer Türstärke von 118 mm (59 / 59mm, gemessen Mitte
Stulpschraube) einzusetzen. Ein vorheriges Aufmaß ist nicht erforderlich.
Montage- und Bedienungsanleitung
Assembly and User Manual
Außenseite / Außenknauf Innenseite / Innenknauf 5 Verschieben Sie den Innenknauf auf der Welle bis Sie das gewünschte Maß
Adapter 2 Adapter 1 Madenschraube
zur Fixierung auf
der Welle
6 Bevor Sie den Außenknauf befestigen, prüfen Sie bitte, ob Sie die mitgelieferte

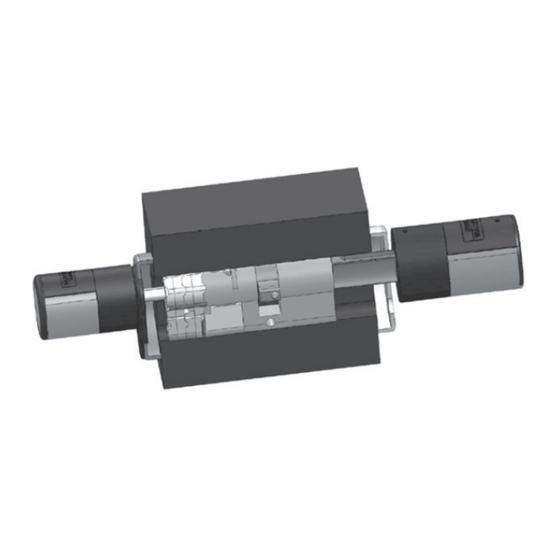

Schematische Darstellung
des Zylinders
Abdeckung
Stulpschraube
Hinweis
Das Grundmaß des Zylinders beträgt je Seite 30 mm. Im Auslieferzustand ist der Zylinder
komplett zusammengeschoben (geringste Türdicke). Bevor Sie den Zylinder in die Tür
einsetzen ist eine Vorabjustierung auf die vorhandene Türstärke vorzunehmen. 7 Schieben Sie den Außenknauf in die gewünschte Position auf der Welle
Das Lösen und das Fixieren von Außen- und Innenknauf erfolgt über eine integrierte
Madenschraube im Drehknauf.
Achtung: Ziehen Sie den Innenknauf niemals komplett von der Welle, da in
diesem Fall die Elektronik zerstört wird! Die Madenschraube, die die Rastung
auf der Welle sicherstellt, darf nur leicht gelöst werden und verbleibt immer im
Kunststoffknauf. Die Madenschraube dient als Abziehsicherung!
Gehen sie bei der Montage sorgfältig vor. Vermeiden sie unbedingt Stöße oder
Sturzbewegungen. Das Schloss darf weder gefettet noch geölt werden.
Gehen Sie beim Einbau wie folgt vor:
8 Der Funktionstest muss bei geöffneter Tür durchgeführt werden.
1 Grobe Feststellung der Türdicke (inkl. Beschläge)
2 Ziehen Sie den Außenknauf von der Welle, verschieben Sie den Innen knauf
über das Rastsystem (Abstände 2,85 mm) auf das gewünschte Maß.
Innenknauf
• Schalten Sie die Tastatur über die Taste
• Drücken Sie anschließend FUNC, es erscheint „Menü / Codeänderung"
• Über die Taste 1 bzw. 2 können Sie jetzt so lange scrollen, bis Sie in das
30 mm Verstellweg
• Bestätigen Sie mit
Schematische Darstellung Innenknauf
• Über die Taste 1 bzw. 2 können Sie jetzt so lange scrollen, bis Sie in
3 Je nach Türstärke haben Sie die Möglichkeit, auf der Außenseite passende Adapter
aufzusetzen, um eine verbesserte Führung des Notschlüssels zu haben.
• Bestätigen Sie mit
• Geben Sie den Admin. Code der anzulernenden Einheit ein
Folgende Kombinationen sind möglich:
• Nach erfolgreicher Anmeldung erscheint „Daten wurden gespeichert"
Abstand Stulpschraube / Beschlag Adapter 1 Adapter 2
Achtung! Stellen Sie sicher, dass sich keine andere bestromte secuENTRY-
(mm) an der Außenseite
Einheit beim Anmelden einer neuen Tastatur bzw. eines neuen Zylinders in
< 43 – –
unmittelbarer Nähe befindet, da diese fälschlicherweise angesprochen werden
X: Auswahl
44 – 53 X – könnten. Im Zweifelsfall sind diese Einheiten vorher stromlos zu machen
–: nicht
(Batterien entfernen).
X X vorgesehen
54 – 60
Tab. 1: Abstand Stulpschraube / Beschlag [mm] an der
Entnehmen Sie bitte die Vorgehensweise aus der Bedienungsanleitung der
Außenseite und dazu notwendige Adapter.
entsprechenden Software.
Das secuENTRY 7100 pro kann je nach Ausstattungsvariante über einen 6-stelligen
Schematische
Zahlencode, die BURG-WÄCHTER KeyApp oder mit Fingerprint bedient werden.
Darstellung der
Adapter be-
M2 × 10 Adapter 1 2,9 × 16 Adapter 2
festigung
• Schalten Sie die Tastatur über die Taste
• Geben Sie den 6-stelligen Pincode (werksseitig „1-2-3-4-5-6") ein.
4 Den secuENTRY 7100 pro Zylinder von innen nach außen durch das Einsteckschloss
in der Tür schieben und anschließend die Stulpschraube anziehen.
• Drehen Sie den Zylinderknauf
• Schalten Sie die Tastatur über die Taste
• Ziehen Sie den angelernten Finger von oben nach unten mittig über den Sensor.
• Drehen Sie den Zylinderknauf
Download: www.burg.biz Download: www.burg.biz
Download: www.burg.biz Download: www.burg.biz
Download: www.burg.biz Ladattava tiedosto: www.burg.biz
Descarga: www.burg.biz λήψη: www.burg.biz
Download: www.burg.biz İndir: www.burg.biz
Download: www.burg.biz Descărcare: www.burg.biz
Öffnen mit der BURG-WÄCHTER KeyApp
erreicht haben. Bitte achten Sie darauf, dass der Abstand Dreh knauf / Türbeschlag
• Halten Sie Ihr Smart Device vor den Zylinderknauf und drücken Sie den
mindestens 1mm beträgt. Befestigen Sie anschließend den Drehknauf über die
Madenschraube.
• Die im Zylinder integrierte LED blinkt einmal bei erfolgreicher Öffnung auf.
• Drehen Sie den Zylinderknauf.
Abdeckung für den Profilzylinderausschnitt einsetzen möchten. In diesem Fall ziehen
Sie die Schutzfolie ab und befestigen die Abdeckung im Ausschnitt des Schlosses. Die BURG-WÄCHTER KeyApp können Sie im App Store bzw. im Google Play Store herunter-
laden. Geben Sie hierfür einfach den Suchbegriff „secuENTRY" oder „KeyApp" ein.
Kompatibel mit Samsung Galaxy S4, S4 mini, S5 und S5 mini ab Android 4.3 KitKat
oder 5.0 Lollipop, Apple iPhone 4S, 5, 5S, 6, 6S ab IOS 8.1.3.
Bitte prüfen Sie unter: www.burg.biz/secuentry/description ob weitere Smartphones
kompatibel mit der App sind.
D.
Anzahl der User Codes
und befestigen Sie diesen im Abstand von mindestens 1 mm zum Beschlag Mechanische Notöffnung
über die Madenschraube.
Sperrzeiten
Spannungsversorgung
Datum / Uhrzeit
Kalender
Schaltuhr
Permanent Timer
Hotelfunktion / Gastcode
Hotelfunktion / Transponder
C. Programmierung / Funktion / Bedienung
Befristeter Code
Das Anmelden der Tastaturen an einen Zylinder erfolgt entweder über die Tastatur
Smart Device / KeyApp
selber oder über die secuENTRY Software. Um einen Zylinder über eine Tastatur zu
bedienen, müssen beide Einheiten aufeinander abgestimmt werden. Gehen Sie
Smart Device / KeylessEntry
dafür wie folgt vor:
Apple Watch / KeyApp
Anmelden über die Tastatur
Historienanzahl
ein
* Funktionen nur über die optionale secuENTRY Software
Zusätzliche Funktionen über die optionale secuENTRY Software z. B.:
„Menü Administrator" gelangen • Benutzerverwaltung
• Timer- und Kalenderfunktionen
• Rechtevergabe
das Menü Admin. Einstell. „Setup" gelangen
Optische Signalisierung
Im Drehknauf auf der Türaußenseite befindet sich eine optische Signalisierung in
Form einer LED. Folgende Hinweise erhalten Sie über diese LED:
• 1 x kurz: Zylinder kuppelt ein
• 2 x kurz: Zylinder kuppelt aus
• 1 x kurz, 1 × lang, 2 Sek. Pause, Wiederholung: Schloss im Programmiermodus
• 5 × kurz, 2 Sek. Pause, Wiederholung auf 20 Sek.: Batterie im Zylinder leer
E.
1 Lösen Sie mit dem beigefügten Innensechskantschlüssel die obere Madenschraube
Anmeldung über die secuENTRY Software
2 Klappen Sie den Deckel auf.
Öffnen
Öffnen mit Pincode
ein
Im Display erscheint „Bitte Drehknauf betätigen!" und die im Zylinder
integrierte LED blinkt einmal bei erfolgreicher Öffnung auf.
Öffnen mit Fingerprint
ein
Im Display erscheint „Bitte Drehknauf betätigen!" und die im Zylinder
integrierte LED blinkt einmal bei erfolgreicher Öffnung auf.
Pobieranie pliku: www.burg.biz : www.burg.biz BURG-WÄCHTER KG
Altenhofer Weg 15
Stáhnout: www.burg.biz Download ( ):
info@burg.biz · www.burg.biz
www.burg.biz
Letölthető: www.burg.biz
Download: www.burg.biz BW_pro 7100 Zylinder_BA_sE_010100
Download: www.burg.biz
Download: www.burg.biz
Download: www.burg.biz
3 Wechseln Sie die Batterien. Achten Sie dabei auf die richtige Batterie polung,
Öffnungsbutton der KeyApp.
F.
Mit dem mechanischen Notschlüssel verschaffen Sie sich Zutritt bei Störungen des Systems.
Technische Daten
1 Notschlüssel am Gelenk aufklappen und anschließend durch den angedeuteten
max. 2000
Nach 3 x falscher Codeeingabe 1 Minute,
danach jeweils 3 Minuten
2 x MIGNON LR6 ALKALINE
*
*
2 Schlüssel um 90 ° im Uhrzeigersinn drehen. Dabei eventuell den Außenknauf ein
*
*
3 Drehen des Außenknaufes. Die Öffnung erfolgt nach spätestens einer vollen
*
*
Schlüssel wieder zurückdrehen und herausziehen. Zum Schließen des Notschlosses
*
muss der Drehknauf zwei Umdrehungen in beide Richtungen gedreht werden.
*
G.
*
Gewährleistung
* 2000
Um Ihnen ein qualitativ einwandfreies und hochwertiges Produkt zu liefern und Ihnen
im Service- oder Reparaturfall optimal zu helfen, ist es erforderlich, dass fehlerhafte
oder defekte Geräte zusammen mit dem gültigen Administratorcode und dem / der QR-
Code(s) bei Ihrem Händler zusammen mit dem Originalkaufbeleg vorgelegt werden.
Bei Rücksendungen aufgrund Ihres Widerrufrechts müssen sich darüber hinaus alle
Geräteteile in Werkseinstellung befinden und die Siegel am Zylinder und am Knauf
müssen unbeschädigt sein. Im Falle einer Nichtbeachtung erlischt die Gewährleistung.
Entsorgung des Gerätes
Sehr geehrter Kunde,
bitte helfen Sie Abfall zu vermeiden. Sollten Sie zu einem Zeitpunkt beabsichtigen, dieses
Gerät zu entsorgen, denken Sie bitte daran, dass viele Bestandteile dieses Gerätes aus
wertvollen Materialien bestehen, welche man recyceln kann.
Batteriewechsel
am Deckel des Zylinders. Diese kann nur bis zum Öffnen des Deckels ausgedreht
werden und fällt nicht heraus.
Über Interferenzen bei Bluetooth Geräten
Bluetooth Geräte bedienen sich derselben Frequenzbandweite (2,4 GHz) wie Wi-Fi-
Geräte. Dadurch kann es zu Interferenzen kommen, die Fehler verursachen bzw. die
Kommunikation unterbrechen. In einem solchen Fall sollten nicht benötigte Geräte
stromlos geschaltet werden.
Sendeleistung und Frequenzbereich:
Bluetooth Low Energy
Maximum Transmit Output Power 7,5dBm
Frequency usage range 2,402GHz ... 2,483 GHz
Druck- und Satzfehler sowie technische Änderungen vorbehalten.
58300 Wetter Germany
• •
hbg/eba 11/2017
die auf dem Gehäuse an der gekennzeichneten Stelle aufgebracht ist.
Montieren Sie den Deckel erneut.
Notschlüssel
Schlitz auf der Abdeckung einführen.
wenig nach rechts und links bewegen, um den Mechanismus freizugeben.
Umdrehung.
Gewährleistung / Umwelt
Wir weisen darauf hin, dass Elektro- und Elektronikgeräte sowie
Batterien, nicht über den Hausmüll, sondern getrennt bzw. separat
gesammelt werden müssen. Bitte erkundigen Sie sich bei der zuständigen
Stelle in Ihrer Stadt / Gemeinde nach Sammelstellen für Batterien und
Elektromüll ergänzen.
Hiermit erklärt die BURG-WÄCHTER KG, dass das vorliegende
Gerät der Richtlinie 2014/53/EU, (RED) 2014/30/EU, (EMC) und
2011/65/EU (RoHS) entspricht. Der vollständige Text der
EU-Konformitätserklärung ist unter www.burg.biz abrufbar.
