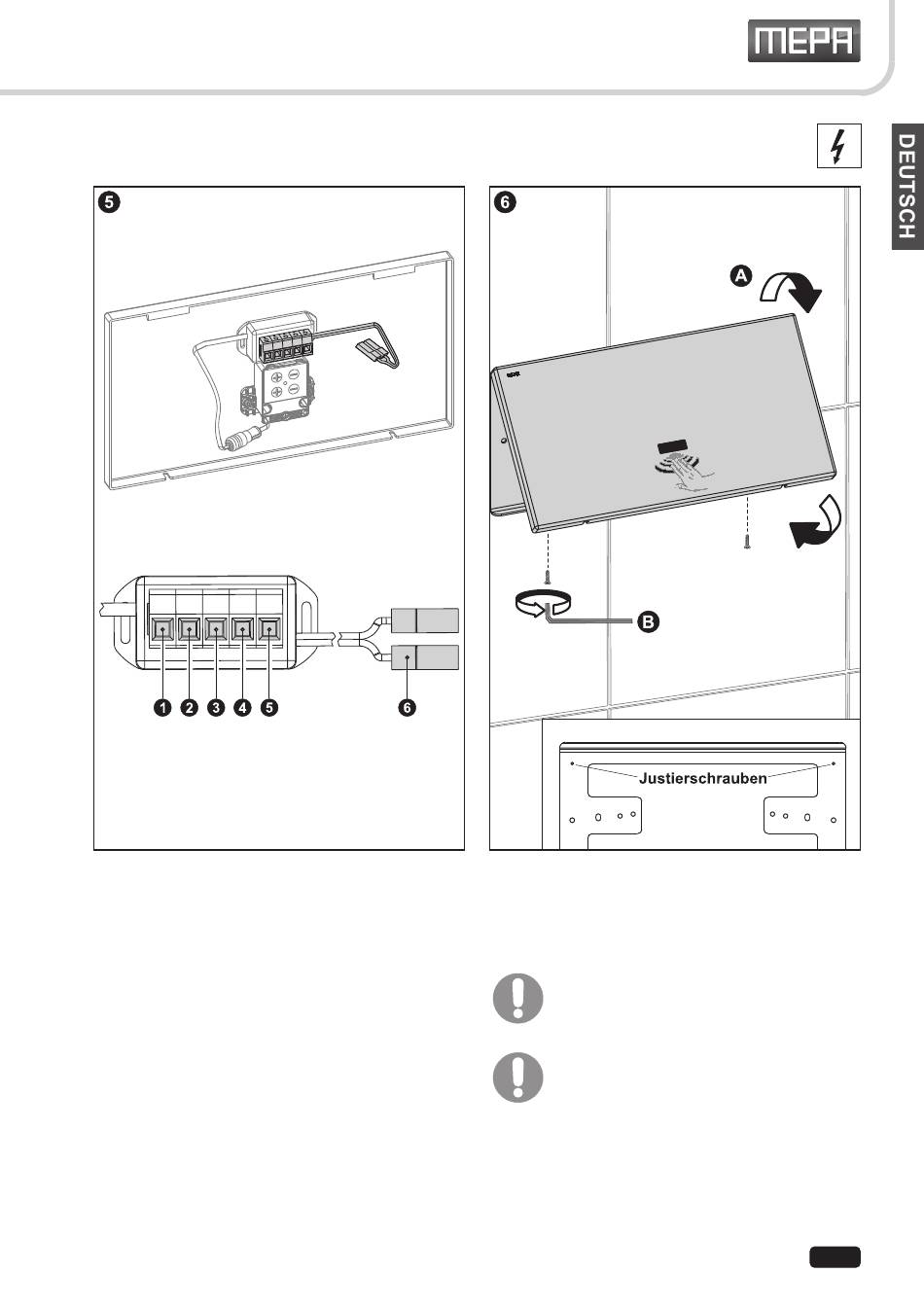

Anschlüsse für Spannungsversorgung, Hub-
magnet und Ansteuerung CWS-CleanSeat her-
stellen.
Klemmenbelegung
1
24+ VDC Eingang Netzgerät
2
24- VDC Eingang Netzgerät
3
24+ VDC Ausgang CWS Spannung
4
24- VDC Ausgang CWS Spannung
5
Anschluss CWS Steuerkabel CleanSeat
6
Anschluss Hubmagnet
(rot - weiß / schwarz - braun)
Montageanleitung Fertigbau-Set Teil 2 WC-Spülautomatic Sanicontrol 1040 CWS
Montage
90°
Edelstahlfrontplatte oben einhaken und dann
nach unten klappen (A).
Befestigungsschrauben unten anziehen (B).
Bei der Montage der Frontplatte da-
rauf achten, dass keine Kabel einge-
klemmt werden!
Lässt sich die Frontplatte aufgrund ei-
nes unebenen Untergrundes oben nicht
einhaken, kann der Montagerahmen mit
den oberen Justierschrauben von der
Wand gedrückt werden.
11
