6. Busanschluss
1.
Buskabel an die Busleitung anschließen (rot + / schwarz –).
2.
Busklemme aufstecken.
3.
Deckel schließen.
4.
Beigelegte Schrauben festziehen.

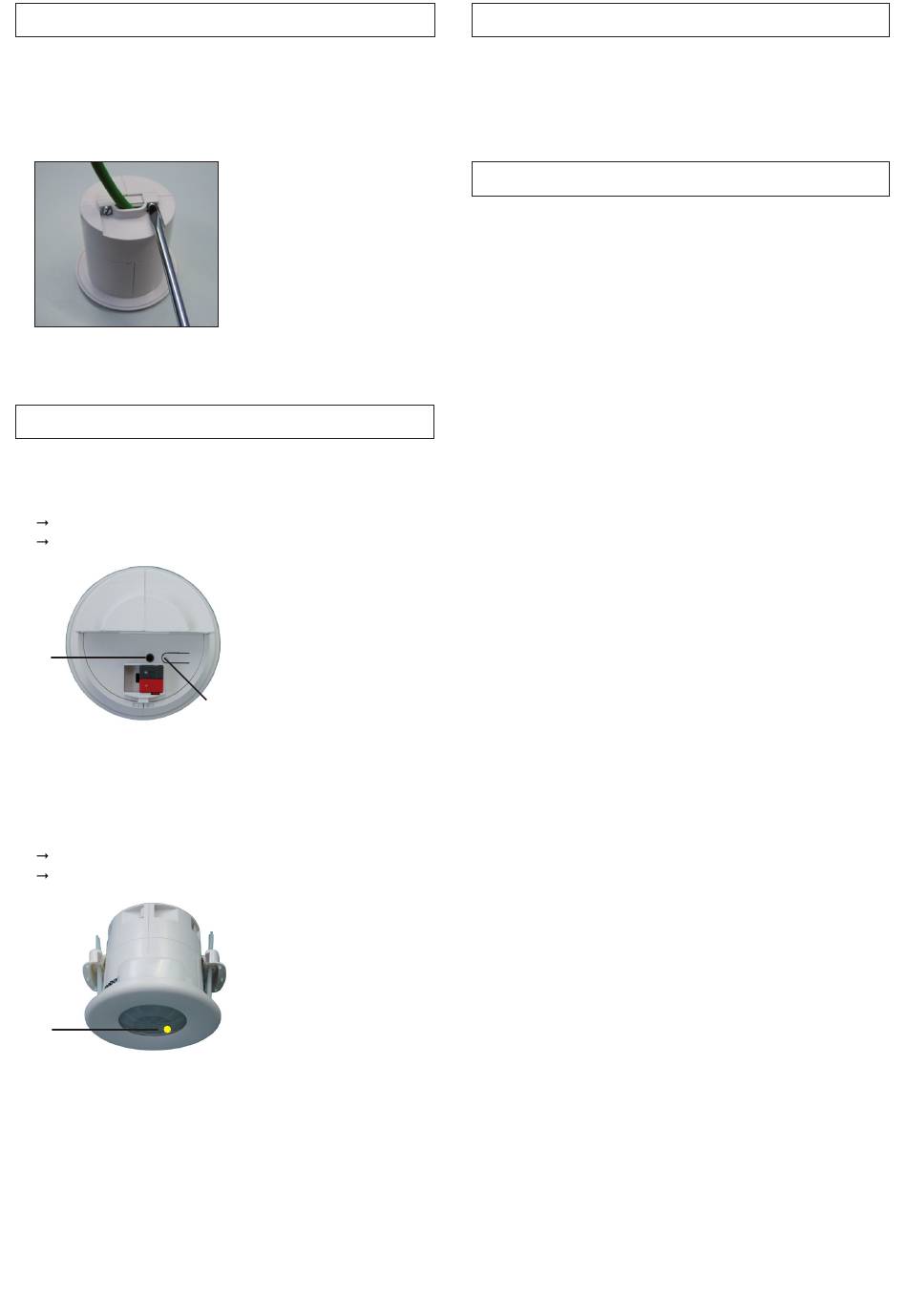

7. Physikalische Adresse programmieren
Programmieren der physikalischen Adresse vorbereiten.
1.
Programmiertaste (1) drücken.
die Programmier-LED (2) leuchtet.
SPHINX 331 und SPHINX 332 sind im Programmiermodus.
2
Zusätzliche Möglichkeit bei SPHINX 332
1.
Mit einem Magneten an der Unterseite des Gerätes entlang
fahren.
LED (2) und LED (3) leuchten.
SPHINX 332 ist im Programmiermodus.
3
Die Inbetriebnahme, Diagnose und Projektierung erfolgt durch die
ETS (EIB Tool Software).
1
8. Inbetriebnahme
Für detaillierte Funktionsbeschreibungen verwenden Sie bitte das
Produkthandbuch (auch unter www.theben.de).
9. Technische Daten
Bewegungsmelder
Betriebsspannung (Bus):
Stromaufnahme (Bus):
Bus-Interface Modul (BCU):
Erfassungsbereich:
Erfassungswinkel:
Messbereich Helligkeit:
Korrekturfaktor
Abschaltverzögerung:
Zul. Umgebungstemperatur:
Schutzklasse:
Schutzart:
Gerätenorm:
Einbauöffnung:
Gehäuse Frontseite:
Gehäuse Aufbauhöhe:
Gehäuse Einbautiefe:
Abweichende technische Angaben auf dem Typenschild beachten!
Technische Verbesserungen vorbehalten. Die Geräte stimmen mit
den europäischen Richtlinien 73/23/EWG
(Niederspannungsrichtlinien) und 89/336/EWG (EMV-Richtlinien)
überein.
Werden die Geräte mit anderen Geräten in einer Anlage verwen-
det, so ist darauf zu achten, dass die gesamte Anlage keine
Funkstörung verursacht.
Die ETS-Datenbank finden Sie unter www.theben.de
Für detaillierte Funktionsbeschreibungen verwenden Sie bitte das
Handbuch.
SPHINX 331
SPHINX 332
30 V
<10 mA
intergriert
ca. 7 m Durchmesser bei
2,8 m Höhe
ca. 110°
0–700 Lux mit
0–5600 Lux
1 s – 120 min
–5 °C bis +45 °C
III
IP 20 nach EN 60529
EN 60730-1
Ø 64 mm oder 68 mm mit
Ausgleichsring
Ø 76 mm
ca. 5 mm
ca. 65 mm
Theben AG
Hohenbergstr. 32
72401 Haigerloch
DEUTSCHLAND
Fon +49 (0) 74 74/6 92-0
Fax +49 (0) 74 74/6 92-150
Service
Fon +49 (0) 74 74/6 92-369
Fax +49 (0) 74 74/6 92-207
