BEDIENUNG
Nach dem Anschluss ans Netz ist das Gerät betriebsbereit. Das Display zeigt die zuletzt eingestellte
Betriebsart. Durch Drehen des Encoders können Sie sich im Hauptmenü bewegen. Zur Auswahl des
gewünschten Menüpunktes drücken Sie den Encoder. Durch Drehen des Encoders können Sie die Auswahl
verändern. Bestätigen Sie jede Änderung durch Drücken des Encoders. Der jeweilige Modus kann über den
Menüpunkt "Quit" verlassen werden. Die jeweiligen Funktionen werden im Folgenden beschrieben. Auch
wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann
entweder im Standalone-Modus über den Encoder oder im DMX-gesteuerten Modus über einen
handelsüblichen DMX-Controller betrieben werden.

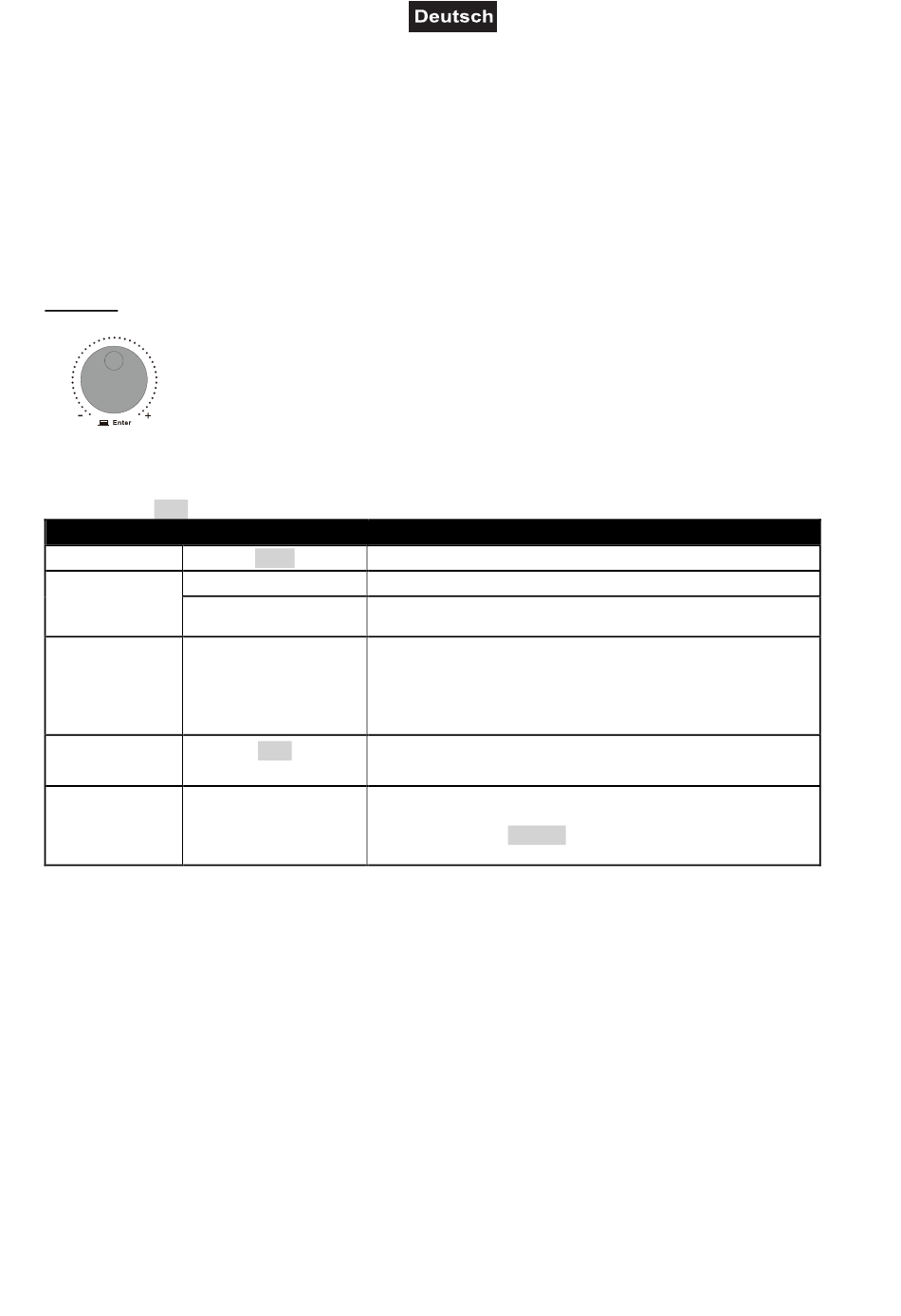

Encoder:
Wählt die Betriebsart aus
Aktiviert einen zu ändernden Wert oder speichert einen Wert beim Ändern.
Menüstruktur
Vorgabewerte grau unterlegt
Anzeige
DMX Address
DIM
Curve
Mode
PWMrate
Standalone-Betrieb
Der jeweilige Modus kann über den Menüpunkt "Quit" verlassen werden.
DIM
Intensity
Im Modus Intensity lässt sich die Farbintensität einstellen.
Drücken Sie den Encoder und drehen danach den Encoder, bis die Funktion Intensity im Display farbig
unterlegt ist. Bestätigen Sie durch Drücken des Encoders. Nun können Sie durch Drehen des Encoders die
gewünschte Farbintensität von 000 – 255 einstellen. Bestätigen Sie durch Drücken des Encoders.
Strobe
Im Modus Strobe kann die Geschwindigkeit des Strobe-Effekts eingestellt werden.
Drücken Sie den Encoder und drehen danach den Encoder, bis die Funktion Strobe im Display farbig
unterlegt ist. Bestätigen Sie durch Drücken des Encoders. Nun können Sie durch Drehen des Encoders die
gewünschte Geschwindigkeit des Strobes von 000 – 012 einstellen. Bestätigen Sie durch Drücken des
Encoders.
A001 Einstellung der DMX Startadresse A001 – A512
Intensity Einstellung der Gesamthelligkeit 000 – 255
Einstellung der Strobe-Geschwindigkeit 000 – 012
Strobe
(zunehmend)
Einstellung der Dimmerkurven
Dimmerkurve 1: Linear;
Curve Dimmerkurve 2: Exponential;
Dimmerkurve 3: Logarythmic;
Dimmerkurve 4: S-type
1CH Einstellen des 1-Kanal-Modus
2CH Einstellen des 2-Kanal-Modus
Pulsweitenmodulation
Mit dieser Funktion lässt sich die PWM-Frequenz der
PWMrate
LEDs auf 800Hz, 1200Hz, 2000Hz, 3600Hz, 12000Hz,
15000Hz, 25000Hz einstellen
Funktion
