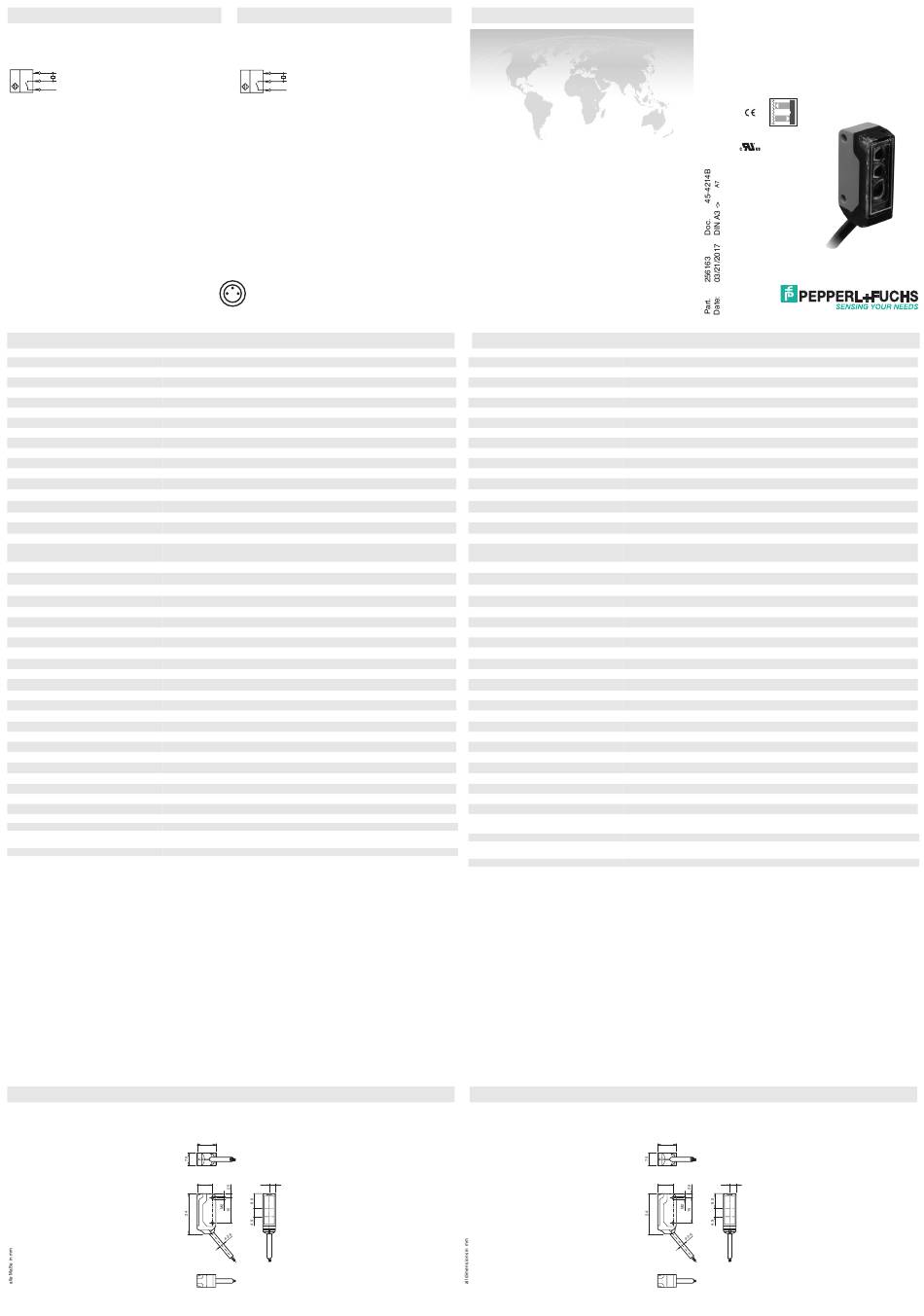

Pepperl+Fuchs OBR1000-R2-E0-0,4M-V3 Kurzanleitung

Elektrischer Anschluss
1
L+
4
Q
3
L-
Technische Daten
Allgemeine Daten
Betriebsreichweite 0 ... 1 m
Reflektorabstand 40 ... 1000 mm
Grenzreichweite 1,4 m
Referenzobjekt Reflektor H40
Lichtsender LED
Lichtart rot, Wechsellicht , 630 nm
Polarisationsfilter ja
Winkelabweichung ca. 2 °
Lichtfleckdurchmesser ca. 60 mm im Abstand von 800 mm
Öffnungswinkel ca. 2 °
Lichtaustritt frontal
Fremdlichtgrenze EN 60947-5-2 : 30000 Lux
Kenndaten funktionale Sicherheit
MTTF 800 a
d
Gebrauchsdauer (T ) 20 a
M
Diagnosedeckungsgrad (DC) 0 %
Anzeigen/Bedienelemente
Betriebsanzeige LED grün, statisch leuchtend Power on , Kurzschluss : LED grün blinkend (ca. 4 Hz)
Funktionsanzeige LED gelb: leuchtet bei Empfang des Sendestrahls ; blinkt bei Unterschreiten der Funk-
tionsreserve; aus bei Strahlunterbrechung
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC , class 2
B
Leerlaufstrom I < 10 mA
0
Ausgang
Schaltungsart Schließer / dunkelschaltend
Signalausgang 1 NPN-Ausgang, kurzschlussfest, verpolsicher, offener Kollektor
Schaltspannung max. 30 V DC
Schaltstrom max. 50 mA
Spannungsfall U ≤ 1,5 V DC
d
Schaltfrequenz f ca. 800 Hz
Ansprechzeit 600 µs
Umgebungsbedingungen
Umgebungstemperatur -25 ... 60 °C (-13 ... 140 °F)
Lagertemperatur -30 ... 70 °C (-22 ... 158 °F)
Mechanische Daten
Schutzart IP67
Anschluss 400 mm Kabel fest verlegt mit Rundsteckverbinder M8 x 1, 3-polig
Material
Gehäuse PC/ABS und TPU
Lichtaustritt Glas
Kabel PUR
Montage Befestigungsschrauben , 2 x M2 Innensechskantschraube im Lieferumfang enthalten
Masse ca. 20 g
Kabellänge 400 mm
Normen- und Richtlinienkonformität
Richtlinienkonformität
EMV-Richtlinie 2004/108/EG EN 60947-5-2:2007
Zulassungen und Zertifikate
UL-Zulassung cULus Recognized, Class 2 Power Source
CCC-Zulassung Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und
daher nicht mit einer CCC-Kennzeichnung versehen.
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
Electrical connection
1
L+
4
Q
3
L-
4
1 3
11.2
9.1 3.8
Adressen/Addresses
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
Technical data
General specifications
Effective detection range 0 ... 1 m
Reflector distance 40 ... 1000 mm
Threshold detection range 1.4 m
Reference target H40 reflector
Light source LED
Light type modulated visible red light , 630 nm
Polarization filter yes
Angle deviation approx. 2 °
Diameter of the light spot approx. 60 mm at a distance of 800 mm
Angle of divergence approx. 2 °
Optical face frontal
Ambient light limit EN 60947-5-2 : 30000 Lux
Functional safety related parameters
MTTF 800 a
d
Mission Time (T ) 20 a
M
Diagnostic Coverage (DC) 0 %
Indicators/operating means
Operation indicator LED green, statically lit Power on , short-circuit : LED green flashing (approx. 4 Hz)
Function indicator LED yellow: lights up when receiving the light beam ; flashes when falling short of the
stability control; OFF when light beam is interrupted
Electrical specifications
Operating voltage U 10 ... 30 V DC , class 2
B
No-load supply current I < 10 mA
0
Output
Switching type NO contact / dark on
Signal output 1 NPN output, short-circuit protected, reverse polarity protected, open collector
Switching voltage max. 30 V DC
Switching current max. 50 mA
Voltage drop U ≤ 1.5 V DC
d
Switching frequency f approx. 800 Hz
Response time 600 µs
Ambient conditions
Ambient temperature -25 ... 60 °C (-13 ... 140 °F)
Storage temperature -30 ... 70 °C (-22 ... 158 °F)
Mechanical specifications
Degree of protection IP67
Connection 400 mm fixed cable with 3-pin M8 x 1 connector
Material
Housing PC/ABS and TPU
Optical face glass
Cable PUR
Installation Fixing screws , 2 x M2 allen head screws included with delivery
Mass approx. 20 g
Cable length 400 mm
Compliance with standards and direc-
tives
Directive conformity
EMC Directive 2004/108/EC EN 60947-5-2:2007
Approvals and certificates
UL approval cULus Recognized, Class 2 Power Source
CCC approval CCC approval / marking not required for products rated ≤36 V
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
Reflexionslichtschranke mit Polarisationsfilter
mit Festkabel und Gerätestecker M8, 3-polig
Retroreflective sensor with polarization filter
With fixed cable and M8 device plug, 3-pin
OBR1000-R2-E0-0,4M-V3
11.2
9.1 3.8
