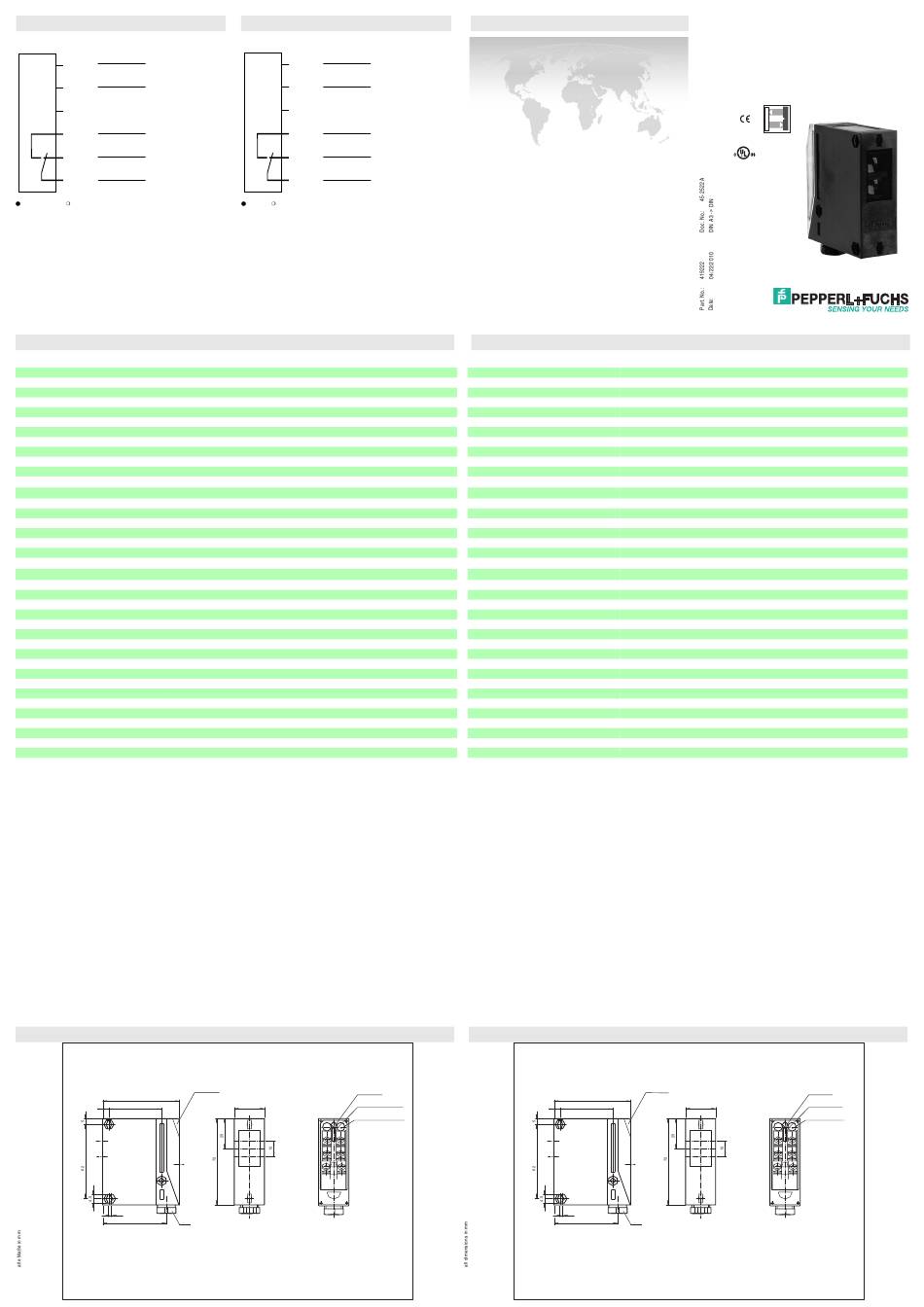

Pepperl+Fuchs RLK25-8-800/116 Kurzanleitung

Elektrischer Anschluss
Option:
RLK25
1 ~/+UB
2 ~/0 V
3
4
NO
5
NC
6
C
= dunkellschaltend, = hellschaltend
Technische Daten
Allgemeine Daten
Tastbereich 10 ... 800 mm
Einstellbereich 300 ... 800 mm
Referenzobjekt Standardweiß 100 mm X 100 mm
Lichtsender IRED
Lichtart infrarot, Wechsellicht
Zulassungen CE, cULus
Lichtfleckdurchmesser ca. 70 mm im Abstand von 2000 mm
Öffnungswinkel ca. 2 °
Fremdlichtgrenze 30000 Lux
Mitgeliefertes Zubehör Haltewinkel
Kenndaten funktionale Sicherheit
MTTF 740 a
d
Gebrauchsdauer (T ) 20 a
M
Diagnosedeckungsgrad (DC) 0 %
Anzeigen/Bedienelemente
Funktionsanzeige LED grün, leuchtet bei belichtetem Empfänger , blinkt bei Unterschreiten der Funktionsreserve
Bedienelemente Tastweiteneinsteller
Bedienelemente Hell-/Dunkel-Umschalter
Elektrische Daten
Betriebsspannung U 12 ... 240 V AC/DC
B
Leistungsaufnahme P 3 VA
0
Ausgang
Schaltungsart hell-/dunkelschaltend umschaltbar
Signalausgang 1 Relais, 1 Wechsler
Schaltspannung max. 240 V AC
Schaltstrom max. 2 A
Schaltfrequenz f 25 Hz
Ansprechzeit 2 ms
Normenkonformität
Normen EN 60947-5-2
Umgebungsbedingungen
Umgebungstemperatur -20 ... 60 °C (-4 ... 140 °F)
Lagertemperatur -20 ... 75 °C (-4 ... 167 °F)
Mechanische Daten
Schutzart IP65
Anschluss Klemmraum
Material
Gehäuse Terluran GV15
Lichtaustritt Glas
Masse 100 g
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
63,5
5
43,8
1,5
52,5
PG 9
Electrical connection
Option:
RLK25
1 ~/+UB
2 ~/0 V
3
4
NO
5
NC
6
C
= dark on, = light on
Anzeige-LED
Anzeige-LED
Hell-/Dunkel-Umschalter
25
Empfindlichkeitseinsteller
3 6
Sender
2 5
Empfänger
1 4
Adressen/Addresses
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
Technical data
General specifications
Detection range 10 ... 800 mm
Adjustment range 300 ... 800 mm
Reference target standard white 100 mm X 100 mm
Light source IRED
Light type modulated infrared light
Approvals CE, cULus
Diameter of the light spot approx. 70 mm at a distance of 2000 mm
Angle of divergence approx. 2 °
Ambient light limit 30000 Lux
Accessories provided Mounting bracket
Functional safety related parameters
MTTF 740 a
d
Mission Time (T ) 20 a
M
Diagnostic Coverage (DC) 0 %
Indicators/operating means
Function display LED green, lights up with receiver lit , flashes when falling short of the stability control
Controls sensing range adjuster
Controls Light/dark switch
Electrical specifications
Operating voltage U 12 ... 240 V AC/DC
B
Power consumption P 3 VA
0
Output
Switching type Light/Dark ON switchable
Signal output 1 relay, 1 alternator
Switching voltage max. 240 V AC
Switching current max. 2 A
Switching frequency f 25 Hz
Response time 2 ms
Standard conformity
Standards EN 60947-5-2
Ambient conditions
Ambient temperature -20 ... 60 °C (-4 ... 140 °F)
Storage temperature -20 ... 75 °C (-4 ... 167 °F)
Mechanical specifications
Protection degree IP65
Connection terminal compartment
Material
Housing Terluran GV15
Optical face glass
Mass 100 g
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
Display LED
63.5
5
43.8
1.5
52.5
PG 9
Reflexions-Lichttaster
mit Klemmraum
Diffuse mode sensor
with terminal compartment
RLK25-8-800/116
Display LED
Light/dark switch
25
Sensitivity adjuster
3 6
Emitter
2 5
Receiver
1 4
