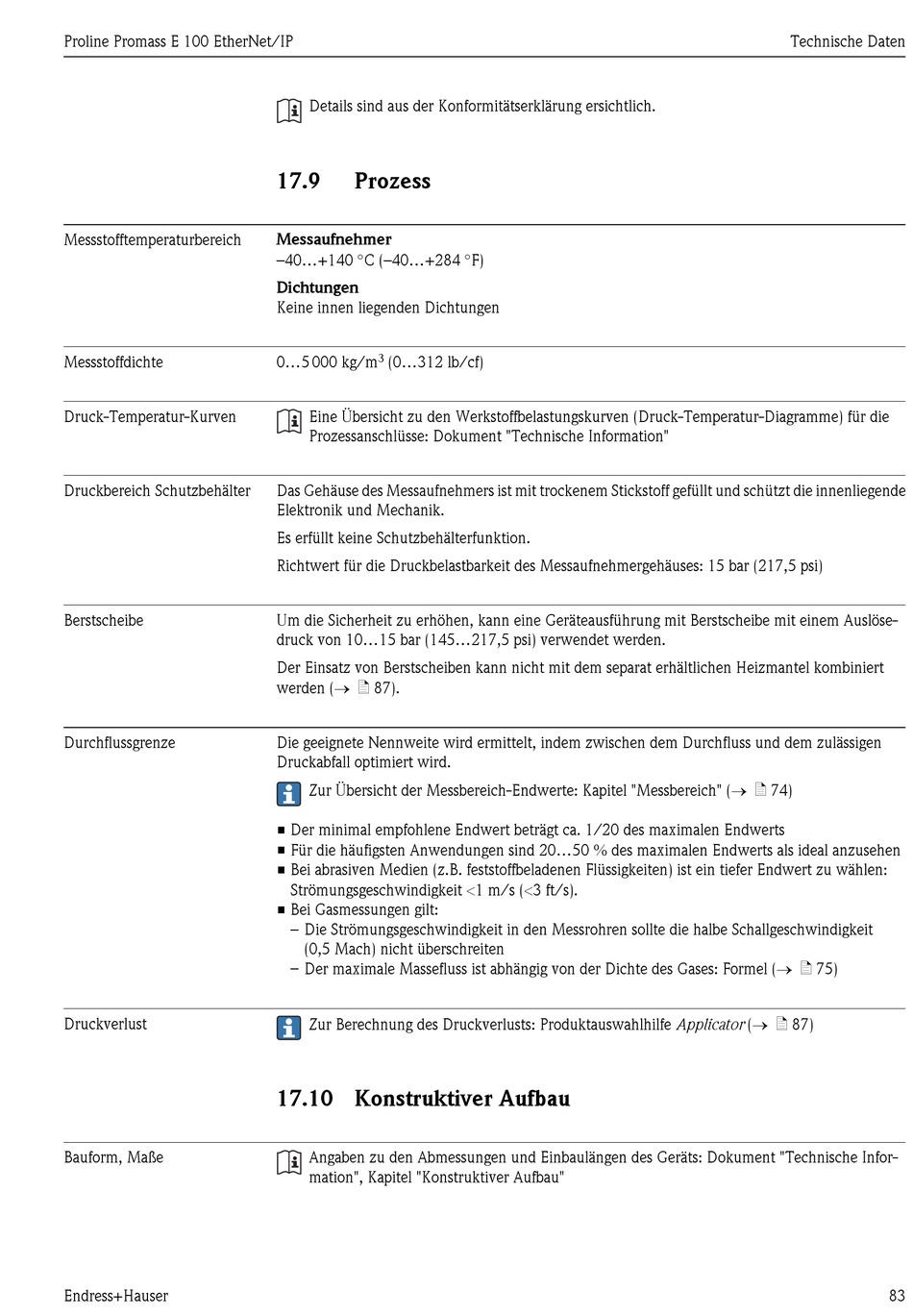

Proline Promass E 100 EtherNet/IP
Messstofftemperaturbereich
Messstoffdichte
Druck-Temperatur-Kurven
Druckbereich Schutzbehälter
Berstscheibe
Durchflussgrenze
Druckverlust
Bauform, Maße
Endress+Hauser
Details sind aus der Konformitätserklärung ersichtlich.
17.9 Prozess
Messaufnehmer
–40...+140 °C (–40...+284 °F)
Dichtungen
Keine innen liegenden Dichtungen
3
0...5 000 kg/m (0...312 lb/cf)
Eine Übersicht zu den Werkstoffbelastungskurven (Druck-Temperatur-Diagramme) für die
Prozessanschlüsse: Dokument "Technische Information"
Das Gehäuse des Messaufnehmers ist mit trockenem Stickstoff gefüllt und schützt die innenliegende
Elektronik und Mechanik.
Es erfüllt keine Schutzbehälterfunktion.
Richtwert für die Druckbelastbarkeit des Messaufnehmergehäuses: 15 bar (217,5 psi)
Um die Sicherheit zu erhöhen, kann eine Geräteausführung mit Berstscheibe mit einem Auslöse-
druck von 10...15 bar (145...217,5 psi) verwendet werden.
Der Einsatz von Berstscheiben kann nicht mit dem separat erhältlichen Heizmantel kombiniert
werden (® ä 87).
Die geeignete Nennweite wird ermittelt, indem zwischen dem Durchfluss und dem zulässigen
Druckabfall optimiert wird.
Zur Übersicht der Messbereich-Endwerte: Kapitel "Messbereich" (® ä 74)
• Der minimal empfohlene Endwert beträgt ca. 1/20 des maximalen Endwerts
• Für die häufigsten Anwendungen sind 20...50 % des maximalen Endwerts als ideal anzusehen
• Bei abrasiven Medien (z.B. feststoffbeladenen Flüssigkeiten) ist ein tiefer Endwert zu wählen:
Strömungsgeschwindigkeit <1 m/s (<3 ft/s).
• Bei Gasmessungen gilt:
– Die Strömungsgeschwindigkeit in den Messrohren sollte die halbe Schallgeschwindigkeit
(0,5 Mach) nicht überschreiten
– Der maximale Massefluss ist abhängig von der Dichte des Gases: Formel (® ä 75)
Zur Berechnung des Druckverlusts: Produktauswahlhilfe Applicator (® ä 87)
17.10 Konstruktiver Aufbau
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Infor-
mation", Kapitel "Konstruktiver Aufbau"
Technische Daten
83
