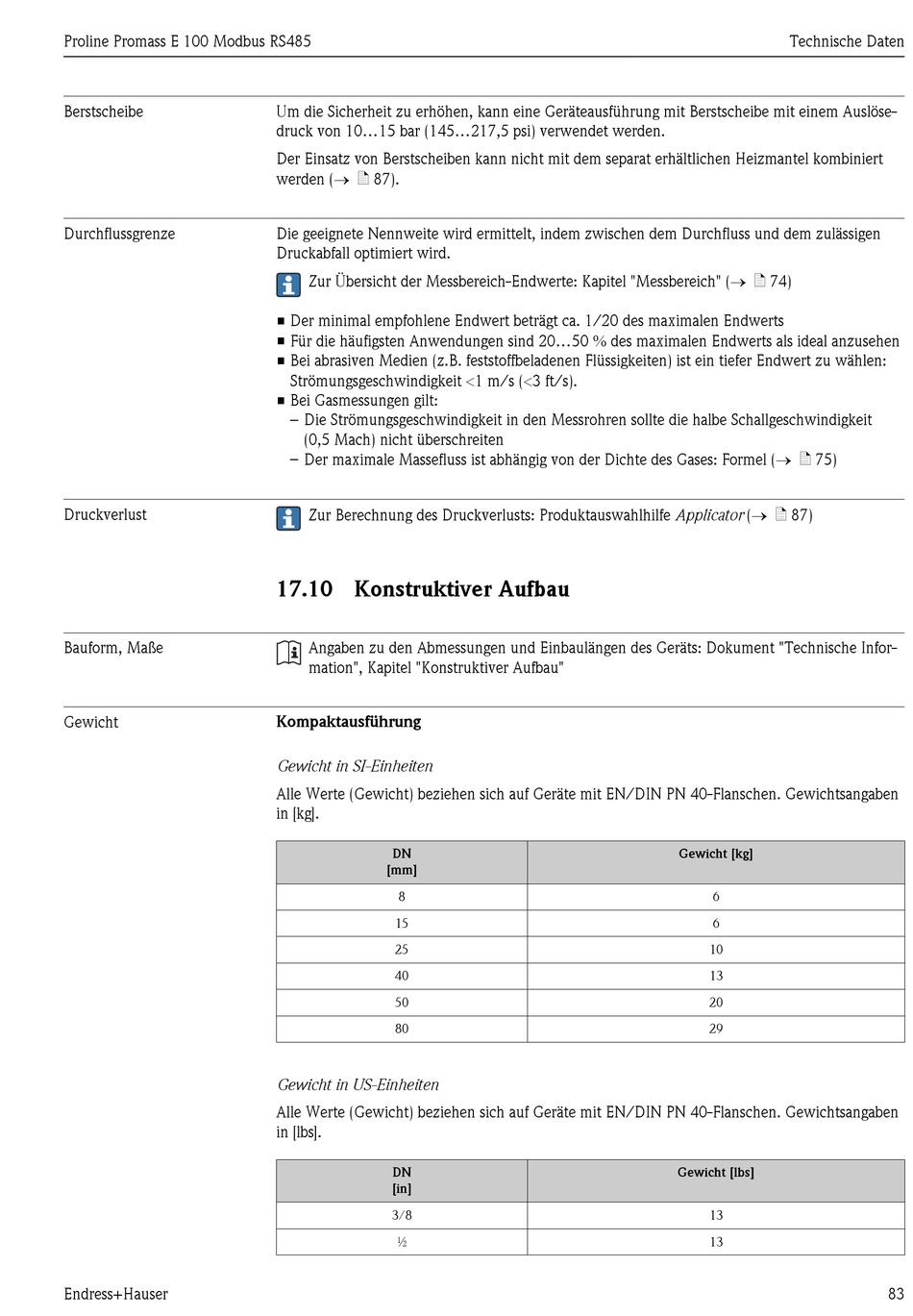

Proline Promass E 100 Modbus RS485
Berstscheibe
Durchflussgrenze
Druckverlust
Bauform, Maße
Gewicht
Endress+Hauser
Um die Sicherheit zu erhöhen, kann eine Geräteausführung mit Berstscheibe mit einem Auslöse-
druck von 10...15 bar (145...217,5 psi) verwendet werden.
Der Einsatz von Berstscheiben kann nicht mit dem separat erhältlichen Heizmantel kombiniert
werden (® ä 87).
Die geeignete Nennweite wird ermittelt, indem zwischen dem Durchfluss und dem zulässigen
Druckabfall optimiert wird.
Zur Übersicht der Messbereich-Endwerte: Kapitel "Messbereich" (® ä 74)
• Der minimal empfohlene Endwert beträgt ca. 1/20 des maximalen Endwerts
• Für die häufigsten Anwendungen sind 20...50 % des maximalen Endwerts als ideal anzusehen
• Bei abrasiven Medien (z.B. feststoffbeladenen Flüssigkeiten) ist ein tiefer Endwert zu wählen:
Strömungsgeschwindigkeit <1 m/s (<3 ft/s).
• Bei Gasmessungen gilt:
– Die Strömungsgeschwindigkeit in den Messrohren sollte die halbe Schallgeschwindigkeit
(0,5 Mach) nicht überschreiten
– Der maximale Massefluss ist abhängig von der Dichte des Gases: Formel (® ä 75)
Zur Berechnung des Druckverlusts: Produktauswahlhilfe Applicator (® ä 87)
17.10 Konstruktiver Aufbau
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Infor-
mation", Kapitel "Konstruktiver Aufbau"
Kompaktausführung
Gewicht in SI-Einheiten
Alle Werte (Gewicht) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen. Gewichtsangaben
in [kg].
DN
[mm]
8
15
25
40
50
80
Gewicht in US-Einheiten
Alle Werte (Gewicht) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen. Gewichtsangaben
in [lbs].
DN
[in]
3/8
½
Technische Daten
Gewicht [kg]
6
6
10
13
20
29
Gewicht [lbs]
13
13
