AC-Anschluss
IV
Außenjacke
52.5mm
Reisedauer
6mm
55mm
/
X1-2.0
X1-2.5/3K/3.3K
X1-3.6K
Modell
X1-0.6/0.7/
1.1 1.5
L,N Kabel (mm²)
Inverter+BMU
2.5-6
2.5-6
2.5-6
4-6
PE-Kabel (mm²)
2.5-6
2.5-6
2.5-6
2.5-6
10A
16A
20A
Micro-Breaker
20A
3. Schrauben Sie die Gewindehülse der Druckschraube
fest.
4. Schrauben Sie die Druckschraube herunter.
V
Anschlüsse und Übersicht
- Schrauben Sie die Erdungsschraube mit dem abgebildeten Φ4-
Sechskantschlüssel an.
Drehmoment: 1,5 ± 0,2 Nm
- Bereiten Sie den Stecker und das Kommunikationskabel gemäß der
unten aufgeführten PIN-De nition und Montagereihenfolge vor;
stecken Sie dann das Kabel in den entsprechenden RS485-Anschluss
des Umrichters und ziehen Sie den wasserdichten Stecker fest.
1
8
1
PIN
2
3
4
5
6
Zähler_A/
Zähler_B/
Definition
Com/DRM0
GND_COM
E_Halt
CT+
485_A
485_B

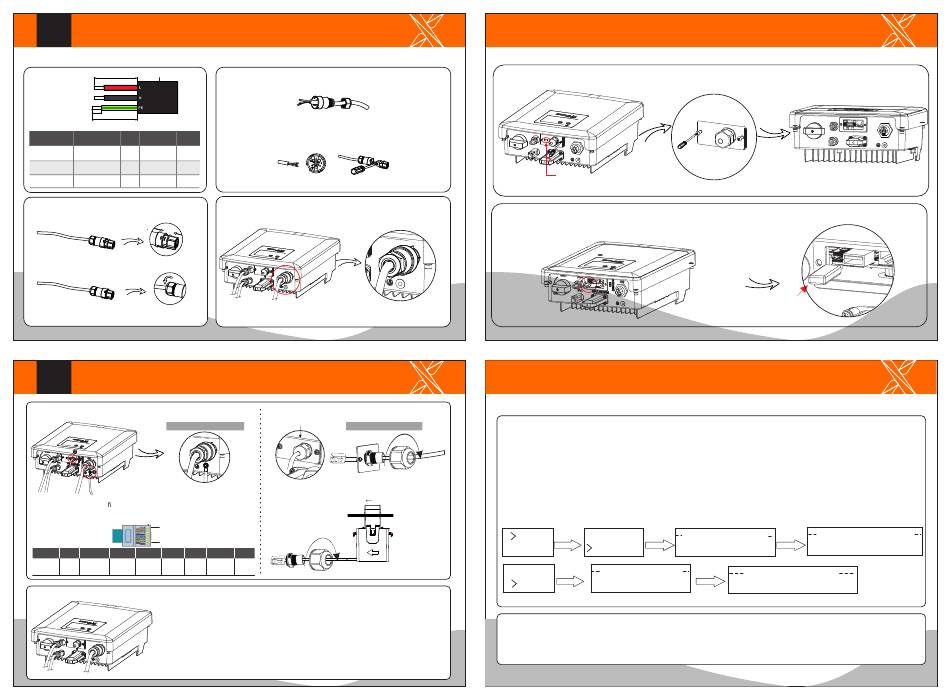

- Übersicht zum Anschluss.
1. Schieben Sie die Kabelmutter und die Rückenschale auf das Kabel.
2. Stecken Sie die ausgelösten Enden der drei Drähte in die Löcher des
Buchseneinsatzes und ziehen Sie dann jede Schraube mit einem
Gabelschlüssel fest.
5. Schließen Sie den AC-Stecker an den Umrichter an, und schrauben
Sie die Druckschraube am oberen Teil der AC-Klemme fest.
CT/DRM/Zähler/RS485
Drehmoment: 1,2 ± 0,1Nm
Rs485 Anschluss
DRM/Zähler/RS485
AC-Anschluss
Öffentliches Netz
Pfeilspitze zum
7
8
öffentlichen Netz
RefGen
CT-
CT
- Nachdem Sie überprüft haben, dass alle Anschlüsse korrekt sind,
schalten Sie die externen DC-/AC-Trennschalter ein.
- Schalten Sie den DC-Schalter auf die Position „ON".
- Der Umrichter startet automatisch, wenn die PV-Paneele
genügend Energie erzeugen. Die LED leuchtet blau, und der LCD-
Bildschirm zeigt die Hauptschnittstelle an.
- Öffnen Sie den Kommunikationsdeckel an der Unterseite des Umrichters wie unten dargestellt.
USB
- Laden Sie das Upgrade-Programm auf einen USB-Stick herunter.
- Stecken Sie den USB-Stick mit Programm in den Anschluss „USB" an der Unterseite.
Für den Umrichter mit LCD kann der Benutzer die folgenden Informationen verwenden:
- Bitte kontaktieren Sie den Solax-Service, um die neueste Firmware zu erhalten. Fügen Sie dann einen neuen Ordner namens
„Update" im Stammverzeichnis auf Ihrer U-Disk hinzu und zwei weitere Unterordner namens „ARM" und „DSP" unter „Update".
Bitte kopieren Sie die Firmware-Dateien in ARM bzw. DSP. Es sollte so aussehen:
update\ARM\618.00207.00_X1_BOOST3.0_MINI2.0_AIR2.0_ARM_V1.21_20200826.usb;
"update\DSP\618.00381.00_X1_BOOST3.0_MINI2.0_AIR2.0_DSP_V2.03_20201117.usb
Halten Sie die „Enter"-Taste 5 Sekunden lang gedrückt, um in den Aus-Modus zu gelangen. Schrauben Sie dann den
wasserdichten Deckel ab und legen Sie die U-Disk in den „Upgrade"-Anschluss ein.
- Wenn der Benutzer alle Schalter einschaltet, zeigt die LCD-Anzeige Bilder wie unten an.
Und gleichzeitig kann der Benutzer das gewünschte Programm durch kurzes Drücken von „Λ" und „V" wählen und dann lange
auf „V" drücken, um zu bestätigen und den Umrichter zu aktualisieren.
L-Linie
ARM
DSP
ARM
DSP
-- Nachdem das Upgrade abgeschlossen ist, ziehen Sie bitte das USB-Flash-Laufwerk ab und schrauben Sie dann die Abdeckung des
USB-Anschlusses fest.
*
Wenden Sie sich bitte an unseren Service-Support, um das Update-Paket zu erhalten, und entpacken Sie es auf Ihren USB-Stick.
Bitte ändern Sie NICHT den Dateinamen des Programms! Andernfalls kann es dazu führen, dass der Umrichter nicht mehr
funktioniert!
Firmware-Aktualisierung
Firmware-Aktualisierung
Aktualisieren (ARM)
Abbrechen
OK
>618.00207.00... ...
Aktualisieren (DSP)
Aktualisieren (DSP)
>618.00381.00... ...
Aktualisieren----25%
Aktualisieren (DSP)
Aktualisieren----25%
614.00398.05
