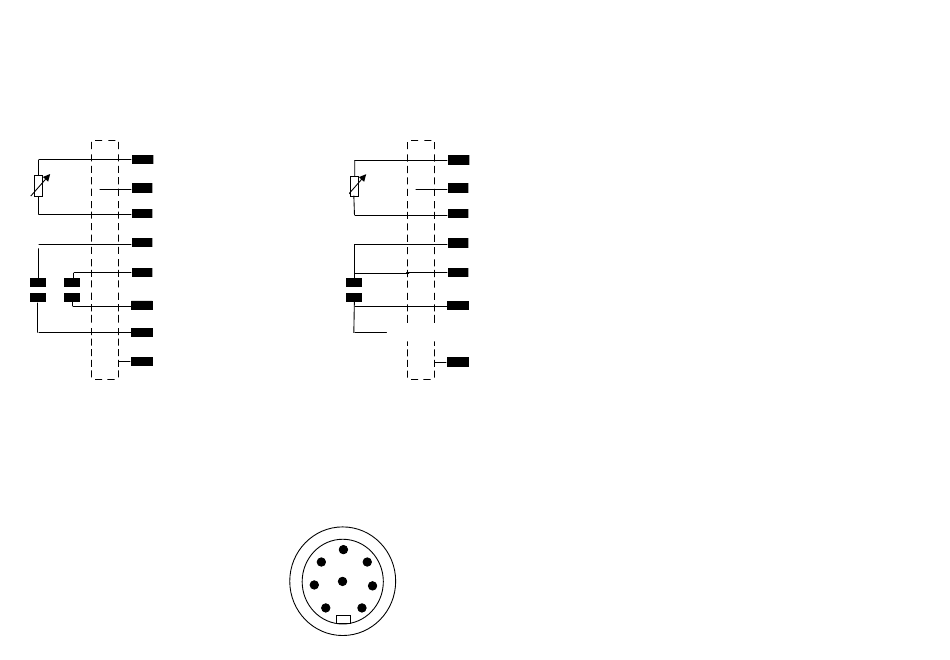

Steckerbelegung
4-Pol-Messzellen: LF 613T,713T, 713T-250
5-Pol-Messzellen: LF 813T, 913T, 913T-ID
8 NTC
NTC
6 nicht belegt
30kΩ
1 NTC
4 Stromelektrode 1
2 Spannungselektrode 1
5 Spannungselektrode 2
3 Stromelektrode LF 813T, LF 913T,
LF 913T-ID, 2a, 2b
7 Schirm
Schirm +
Beilitze
Steckerbelegung
2-Pol-Messzelle: LF 513T
NTC
30kΩ
3 Stromelektrode
Schirm +
Beilitze
Stecker von vorne :
2
5
4
3 1
8
7 6
8 NTC
6 nicht belegt
1 NTC
4 Stromelektrode
2 Spannungselektrode
5 Spannungselektrode
7 Schirm
