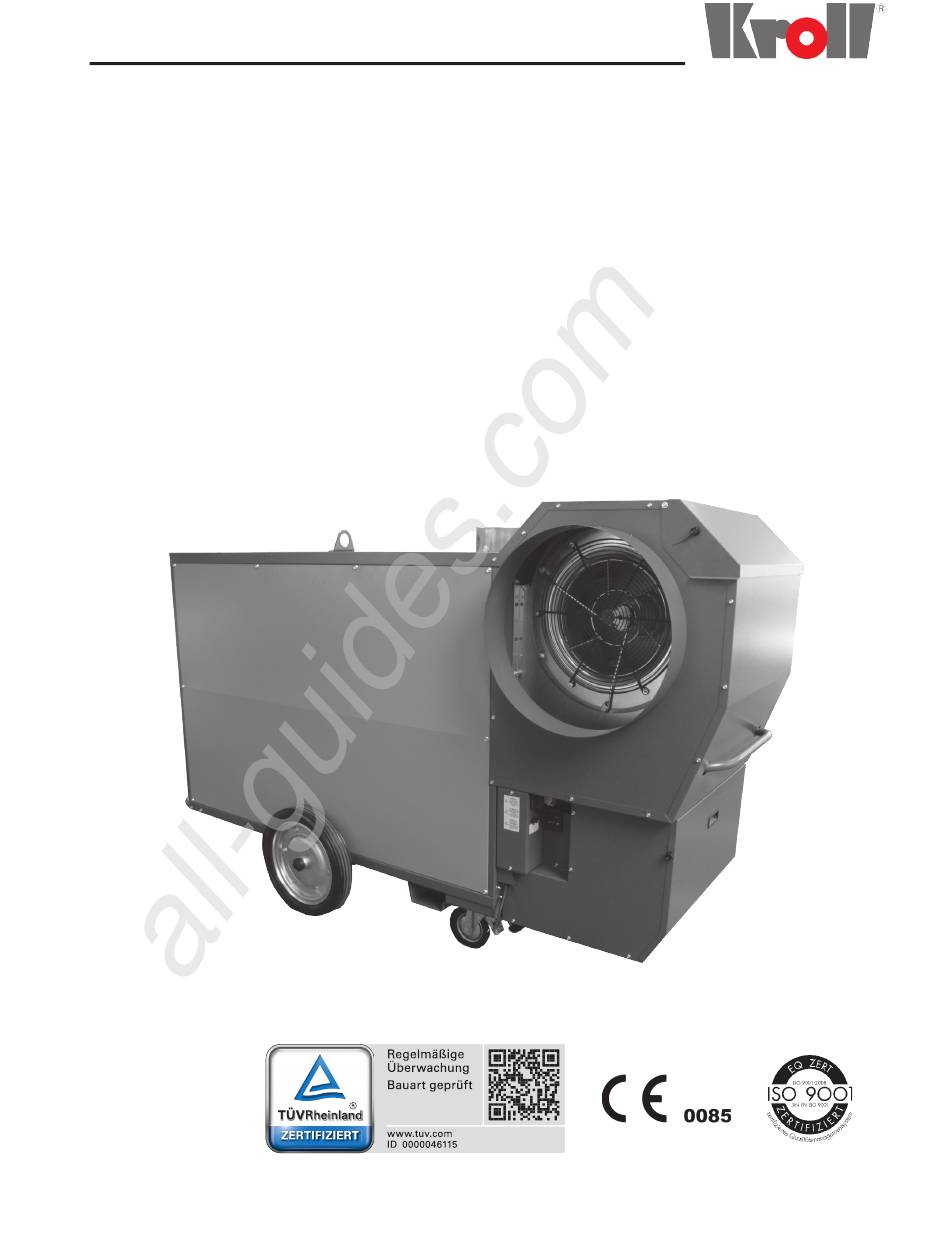

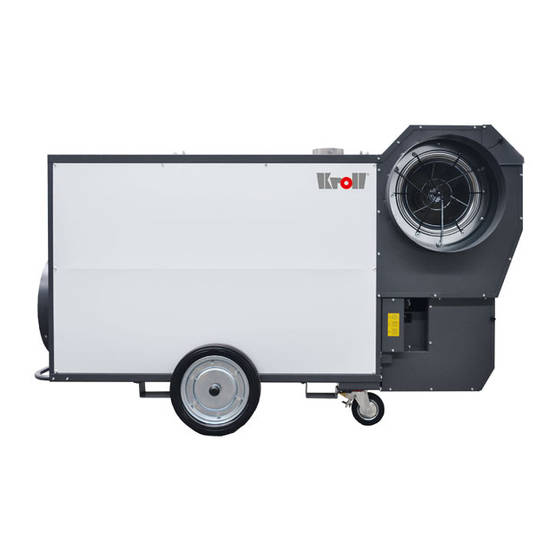

M150, M150F, M150N
M200, M200F, M200N
Warmlufterzeuger
Betriebs-
anleitung
beiliegend:
Technische Information
Montage Ölbrenner
Warmluft-Thermostat
Originalbetriebsanleitung / 012773-17 / Mai 2017
All manuals and user guides at all-guides.com
Space heater
Instruction
handbook
enclosed:
Technical informations
Mounting oil burner
Warm air thermostat
Générateur d'air
chaud
Notice
d'utilisation
annexe:
Informtions techniques
Montage brûleur fuel
airstat
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kroll M150
Inhaltszusammenfassung für Kroll M150
