Bitte Beachten / Please Note
Eine einwandfreie Funktion des Gerätes kann nur
dann gewährleistet werden, wenn Sie das im Lieferumfang
enthaltene Zubehör verwenden.
Am beiliegenden originalen Hauptanschlusskabel dürfen
keine Veränderungen irgendwelcher Art vorgenommen
werden.
Achten Sie bei der Installation darauf, dass die
verschiedenen Anschlusskabel und Zubehörteile nicht
durch scharfe Kanten beschädigt oder geknickt werden.
Verwenden Sie keine Gewalt während der Montage.
Die im Text in Klammern stehenden Nummern (No.x) sind
den im Lieferumfang befindlichen Zubehörteilen zugeordnet.
Beachten Sie zur besseren Identifikation die Packliste mit
den entsprechenden Abbildungen.
Achten Sie vor der finalen Montage des Gerätes darauf,
dass alle Steckverbindungen auf der Geräterückseite richtig
verbunden und fest eingerastet sind.
Aktualisierungen der Gerätesoftware des Gerätes
werden mit einem USB-Datenträger installiert.
Das Gerät muss während der Montage mit dem im
Lieferumfang enthaltenen USB-Hub bestückt werden,
um zukünftige Software Updates zu gewährleisten.
Bei Fahrzeugen mit dem originalen Navigationssystem
PCM 2.1. und integrierter SOS-Taste muss die externe Box
für die Freisprecheinrichtung stillgelegt werden.
Achten Sie bei Fahrzeugen mit Lichtwellenleitertechnik
darauf, dass die Kabel nicht zu sehr gebogen oder geknickt
werden. Bei Nichtbeachtung kann eine Beschädigung des
Kabels resultieren.
Bei Fragen oder Problemen wenden Sie sich an Ihren
ZENEC-Händler, bei dem Sie das Gerät gekauft haben.
The flawless function of the device can only
be guaranteed, when the original accessories and wire
harnesses contained in the set are deployed as described in
this installation manual.
Do not apply any modifications on the original wire
harness of device and vehicle.
During device installation, pay proper attention not to
damage any of the wires, plugs or other parts. Avoid
applying excessive mechanical force especially when
pushing the unit back into the slot.
There are numbers inside the parentheses (No.x), which
are dedicated to the accessories, contained in the scope of
delivery. For a better identification, please pay attention to
the packing list with the corresponding drawings.
Please check if all plug-and-socket connections on the
rear of the device are properly seated before you insert
and fix the device in the console.
MainSystem software updates of the device are
installed via a USB flash memory device.
The device thus requires fitting of the USB hub which is
included in delivery, to sustain future software updates.
For vehicles with the original navigation system PCM 2.1
and integrated SOS button, the external hands-free box has
to be shut down.
If your vehicle is equipped with fibre optic cable technol-
ogy, pay proper attention not to bend the wires too much.
Non-observance may damage the cables.
Please contact your authorized ZENEC dealer or the
distributor of the country, where you have purchased your
E>GO unit, if you have any technical problems or further
questions.

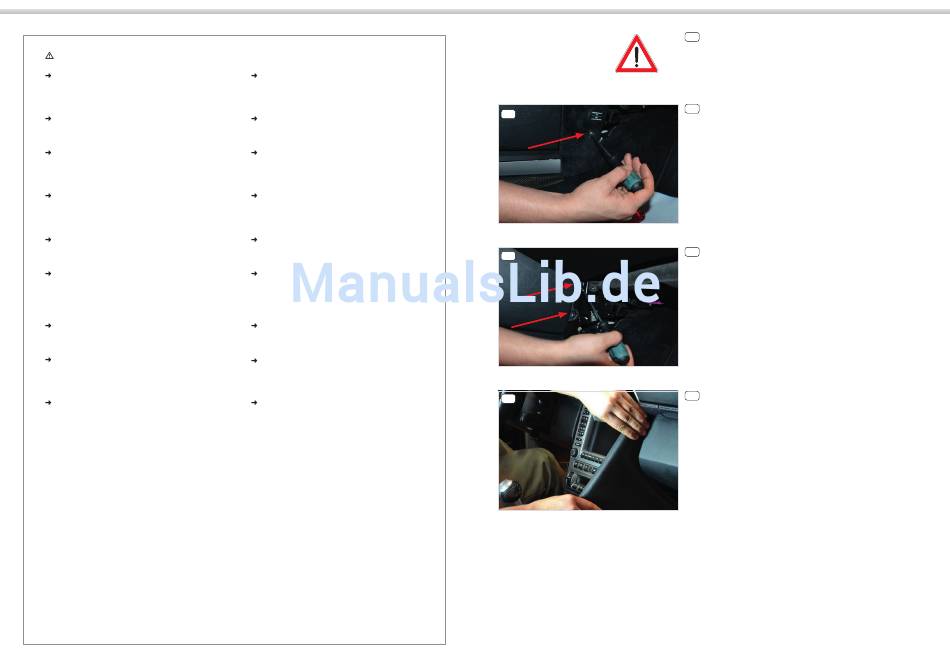

Montage / Installation
2
3
4
Das Fahrzeug ist mit einem Eigen-
This vehicle is equipped with a DME
1
diagnosegerät (DME) ausgestattet.
system featuring self-diagnosis. To avoid
Um Fehlermeldungen und Fehlfunk-
error codes in the DME and malfunctions
tionen (z.B. Antennensystem) zu ver-
(e.g. antenna system), the GND wire
meiden, muss vor Beginn der Montage
of the negative battery pole must be
unbedingt der negative Pol der Fahr-
disconnected before any wiring or instal-
zeugbatterie abgehängt werden.
lation work is started.
2
Entfernen Sie die sich hinter den
Remove the torx screws (TX25) behind
Seitenabdeckungen befindlichen Torx-
the side covers.
schrauben (TX25).
Entfernen Sie jeweils die Torxschraube
Remove the torx screws (TX20) to disas-
3
(TX20), um die hinteren Seitenabdeckun-
semble the rear side covers on the floor
gen im Fussraum der Fahrer- und Beifah-
of the driver and passenger side.
rerseite zu demontieren.
4
Sie können nun die Verkleidungen auf
You can now remove the panels on both
beiden Seiten der Mittelkonsole ent-
sides of the center console.
fernen.
