Deutsch

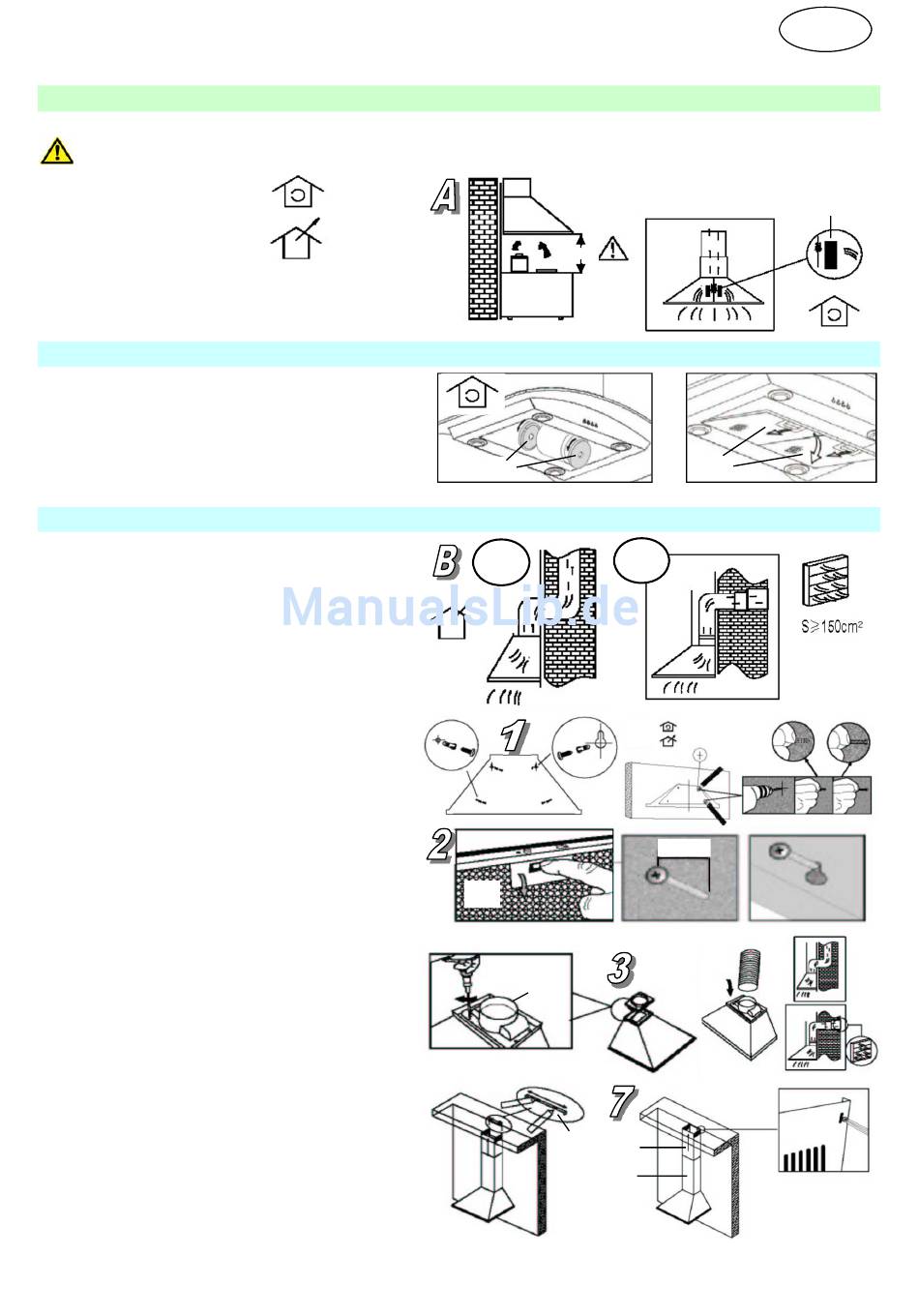

Sicherheitsabstand zwischen Kochfeld und Haube beachten.
(A) Umluft-Filterbetrieb
(B) Abluftbetrieb
Achtung! Kohlefilter (A1) nur im Umluftbetrieb
einsetzen
A Montage für Umluft Filterbetrieb
Gleiches Vorgehen wie unter nachfolgendem Kapitel
B beschrieben. Die Schritte 5. und 6. entfallen
jedoch.
Zudem setzen Sie vor Montage der Fettfilter A2
den/die Kohlefilter A1 ein.
B Montage für Abluftbetrieb
(B1)
Über einen Abluftschacht durch das Hausdach
(B2)
Seitlich durch die Hausmauer ins Freie
Vor Beginn der Montage die Fettfilter 2a
entfernen und dann wie folgt vorgehen:
1.
Mit Hilfe der Bohrschablone 1 die Löcher in die
Wand bohren und Dübel setzen.
2.
Schrauben bis auf ca.10 mm in die Dübel
schrauben
3.
Abluftstutzen 3a montieren
4.
Haube an den Schrauben aufhängen und
Schrauben festziehen
5.
Ablutschlauch 3b am Abluftstutzen 3a befestigen
6.
Endverlegung des Abluftschlauches vornehmen
(siehe 6a bzw. 6b)
7.
2 Löcher für Montagebügel 7a bohren, Dübel
setzen und Montagebügel an die Wand schrauben
8.
Grundschacht 7b samt Teleskopschacht 7c auf
die Haube setzen und befestigen, den
Teleskopschacht bis an die Decke ausziehen und
am Montagebügel 7a festschrauben (7e)
9.
Gerätekabel am Netz anschliessen
10.
Fettfilter 2a montieren
Abbildungen dienen nur zu Illustrationszwecken. Form und zusammensetzung Ihrer Haube kann davon abweichen
fi160620AOMNEG
Installations- / Gebrauchsanleitung Dunstabzugshauben
18. ALLG. MONTAGEANLEITUNG
Kamin Dunstabzugshaube
65 cm
A1
B2
B1
2a
3a
7a
7c
7b
12
D
(Kapitel 11.1)
A2
10mm
3b
7e
6a
6b
