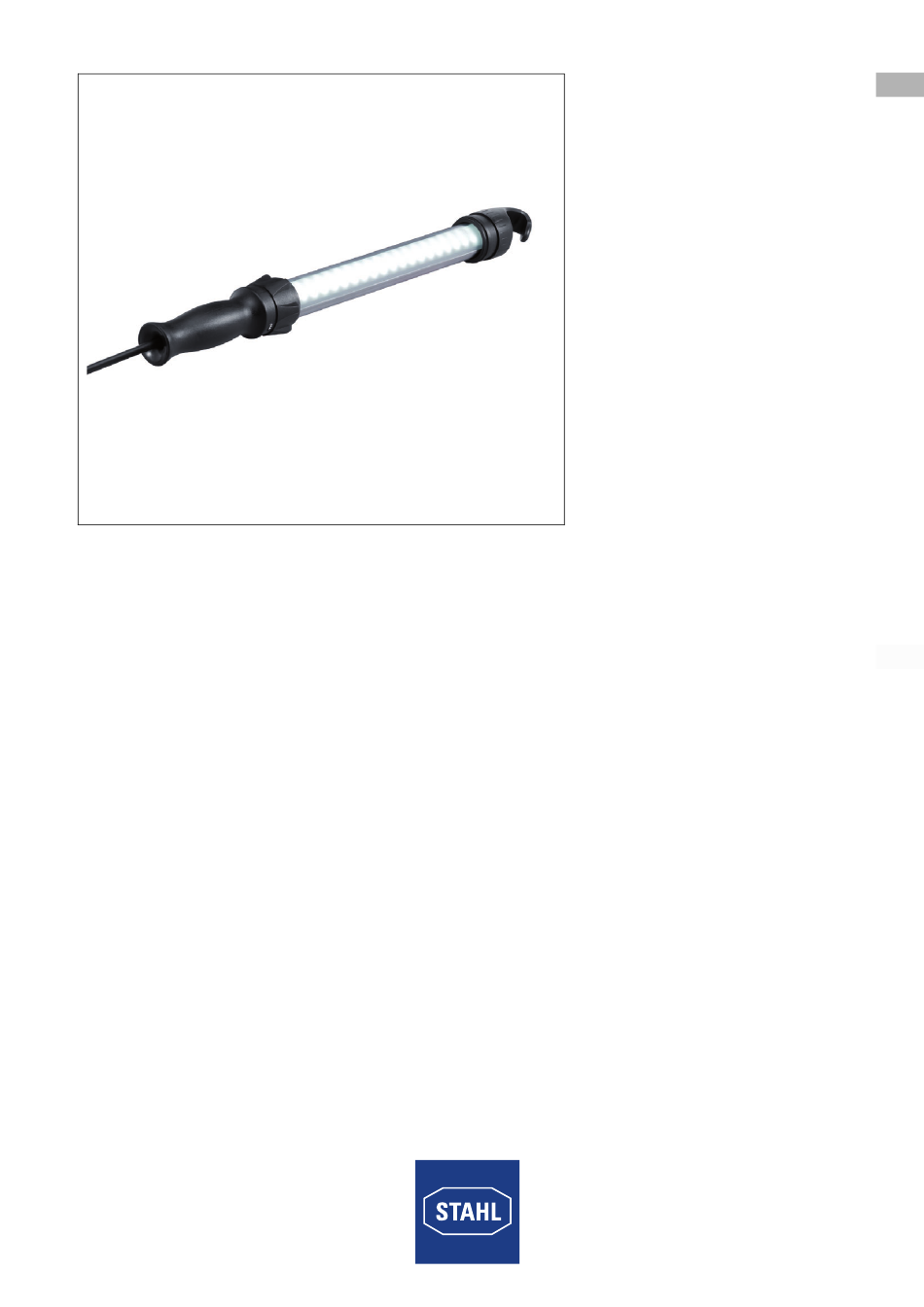

  • Seite 1 Betriebsanleitung Additional languages www.stahl-ex.com Inspektionsleuchte LED 6149/2...

  • Seite 2: Inhaltsverzeichnis

    Transport und Lagerung ..................7 Montage und Installation ..................8 Maßangaben / Befestigungsmaße ..............8 Montage / Demontage, Gebrauchslage ..............9 Installation ......................9 Inbetriebnahme ....................10 Instandhaltung, Wartung, Reparatur ..............10 Instandhaltung ....................10 Wartung ......................11 Reparatur ......................11 Rücksendung ....................11 Entsorgung ......................11 Zubehör und Ersatzteile ...................11 Inspektionsleuchte LED 6149/2...

  • Seite 3: Allgemeine Angaben

    Angaben zur Betriebsanleitung ID-Nr.: 252631 / 6149603000330 Publikationsnummer: 2016-03-24·BA00·III·de·00 Konformität zu Normen und Bestimmungen Siehe Zertifikate und EG-Konformitätserklärung: www.stahl-ex.com. Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Tipps und Empfehlungen zum Gebrauch des Geräts Gefahr Allgemein Gefahr durch explosionsfähige Atmosphäre! Gefahr durch spannungsführende Teile!

  • Seite 4: Warnhinweise

    Symbole am Gerät oder in Schaltplänen Symbol Bedeutung CE-Kennzeichnung gemäß aktuell gültiger Richtlinie. 05594E00 Sicherheitshinweise Aufbewahrung der Betriebsanleitung • Betriebsanleitung sorgfältig lesen und am Einbauort des Geräts aufbewahren. • Mitgeltende Dokumente und Betriebsanleitungen der anzuschließenden Geräte beachten. Inspektionsleuchte LED 252631 / 6149603000330 6149/2 2016-03-24·BA00·III·de·00...

  • Seite 5: Sichere Verwendung

    • Bei Installation und im Betrieb die Angaben (Kennwerte und Bemessungsbetriebsbedingungen) auf Typ- und Datenschildern sowie die Hinweisschilder am Gerät beachten. • Bei Betriebsbedingungen, die von den technischen Daten abweichen, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen. Umbauten und Änderungen WARNUNG Gefahr durch Umbauten und Änderungen am Gerät! Explosionsschutz gefährdet!

  • Seite 6: Technische Daten

    80 °C Technische Daten Elektrische Daten Ausführung 6149/2-2 (12 V) 6149/2-3 (24 ... 48 V) 6149/2-5 (110 ... 240 V) Bemessungsbe- 12 (± 10 %) V DC 24 ... 48 (± 10 %) V AC / 110 ... 240 (± 10 %) V...

  • Seite 7: Transport Und Lagerung

    Transport und Lagerung Technische Daten Umgebungsbedingungen Umgebungs- Leitung 6149/2-2 6149/2-3 6149/2-5 temperatur (12V) (24 ... 48 V) (110 ... 240 V) H07RN-F; -40 ... +40 °C -40 ... +60 °C -30 ... +60 °C -40 ... +40 °C -30 ... +40 °C 2 x 1,5 mm HXSLHXÖ-J;...

  • Seite 8: Montage Und Installation

    Maßzeichnungen (alle Maße in mm) - Änderungen vorbehalten 03714E00 04925E00 Inspektionsleuchte ohne Schutzkorb Inspektionsleuchte mit Schutzkorb 15 mm / 0.59 " ø / ø 0.98 " 54,5 mm 54,5 mm 2.15 " 2.15 " 04926E00 04927E00 Montageklammer Magnetmontage- klammer Inspektionsleuchte LED 252631 / 6149603000330 6149/2 2016-03-24·BA00·III·de·00...

  • Seite 9: Montage / Demontage, Gebrauchslage

    • Nur Stecker verwenden, die für die jeweilige Zone zugelassen sind. Die Stecker 8570/12-304, 8570/12-306, 8575/12-100, 8575/12-110, 8575/12-200 und 8575/12-212 (siehe Kapitel „Zubehör und Ersatzteile“) der Firma R. Stahl Schaltgeräte erfüllen die Anforderungen an den Explosionsschutz. Für die Version 12 V beträgt die maximale Leitungslänge 5 m. Alle anderen Versionen sind mit einer Leitungslänge von bis zu maximal 100 m möglich.

  • Seite 10: Inbetriebnahme

    Bei der Instandhaltung des Geräts mindestens folgende Punkte prüfen: • fester Sitz der untergeklemmten Leitungen, • Rissbildung und andere sichtbare Schäden am Gerätegehäuse und / oder Schutzgehäuse, • Einhaltung der zulässigen Umgebungstemperaturen, • bestimmungsgemäße Funktion. Inspektionsleuchte LED 252631 / 6149603000330 6149/2 2016-03-24·BA00·III·de·00...

  • Seite 11: Wartung

    • Keine aggressiven Reinigungsmittel oder Lösungsmittel verwenden. Reparatur GEFAHR Gefahr durch unsachgemäße Wartung/Reparatur! Explosionsschutz gefährdet! • Reparaturen am Gerät nur von R. STAHL Schaltgeräte GmbH durchführen lassen. Rücksendung Für die Rücksendung im Reparatur-/Servicefall das Formular "Serviceschein" verwenden. Auf der Internetseite "www.stahl-ex.com" im Menü "Downloads >...
