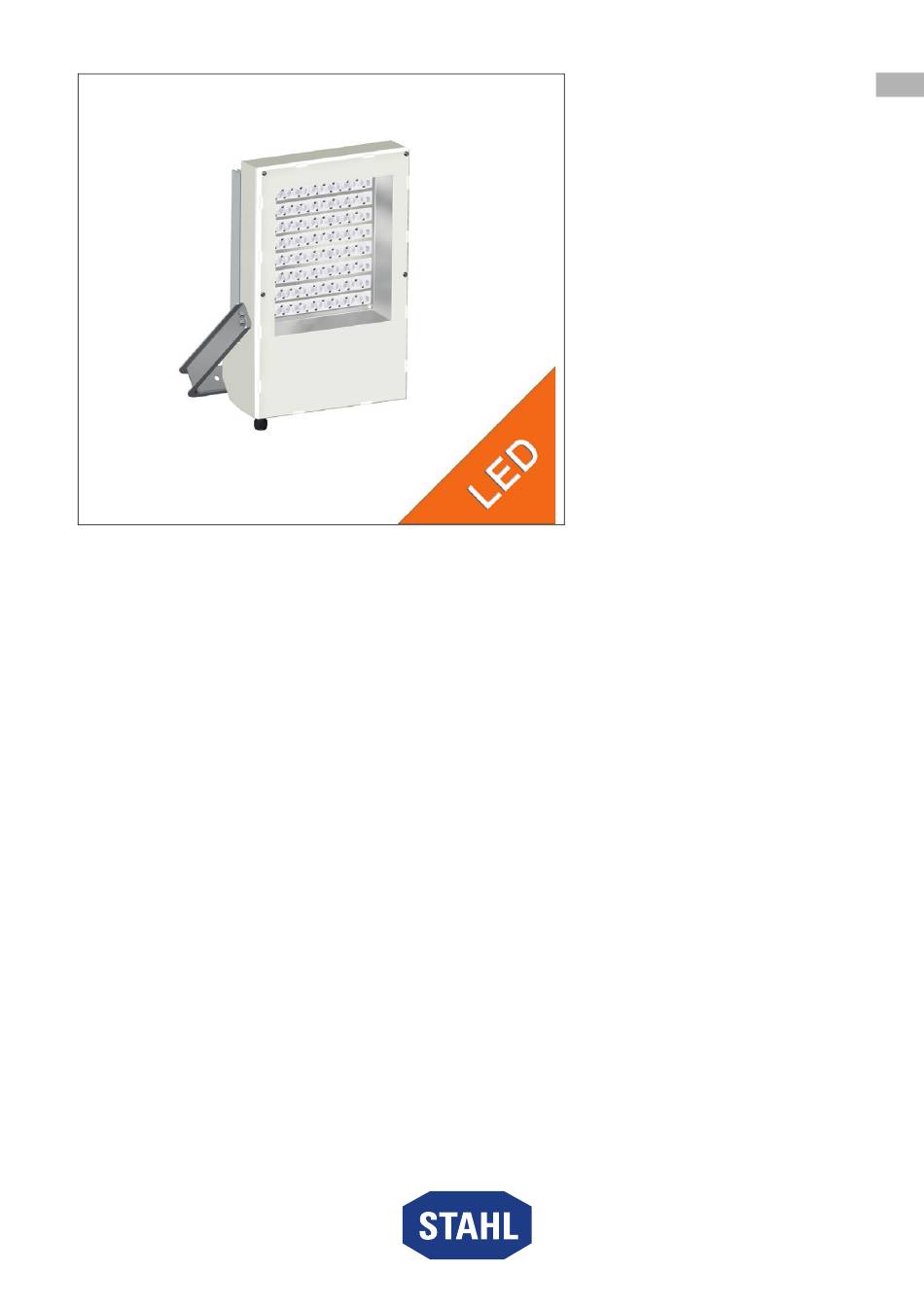

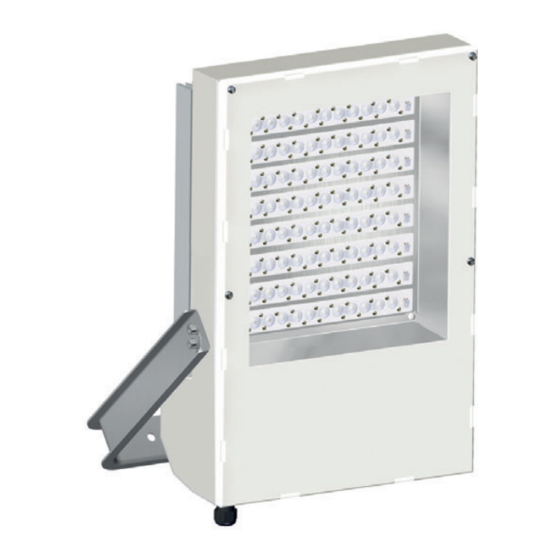

Scheinwerfer LED
Reihe 6125
Betriebsanleitung
Additional languages r-stahl.com
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Stahl 6125 Serie

Inhaltszusammenfassung für Stahl 6125 Serie

  • Seite 1 Betriebsanleitung Additional languages r-stahl.com Scheinwerfer LED Reihe 6125...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeine Angaben ...................3 Hersteller ......................3 Angaben zur Betriebsanleitung ................3 Weitere Dokumente ....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................4 Symbole in der Betriebsanleitung ...............4 Warnhinweise .....................4 Symbole am Gerät ....................5 Sicherheitshinweise ....................5 Aufbewahrung der Betriebsanleitung ..............5 Sichere Verwendung ...................5 Bestimmungsgemäße Verwendung ..............6 Umbauten und Änderungen ................6...

  • Seite 3: Allgemeine Angaben

    Allgemeine Angaben Allgemeine Angaben Hersteller R. STAHL Schaltgeräte GmbH R. STAHL (P) LTD., Plot No. - 5 Am Bahnhof 30 Malrosapuram Road, Sengundram Indl. Area 74638 Waldenburg Singaperumal Koil, Kancheepuram Dist., Germany Tamil Nadu – 603 204, INDIA Tel.: +49 7942 943-0 Tel.:...

  • Seite 4: Erläuterung Der Symbole

    Erläuterung der Symbole Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Tipps und Empfehlungen zum Gebrauch des Geräts Gefahr durch explosionsfähige Atmosphäre Gefahr durch spannungsführende Teile Gefahr von Augenschäden durch optische Strahlung Warnhinweise Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte Risiko zu minimieren.

  • Seite 5: Symbole Am Gerät

    • Bei Betriebsbedingungen, die durch die technischen Daten des Geräts nicht abgedeckt werden, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen. • Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz des Geräts sowie durch Nichtbeachtung dieser Betriebsanleitung entstehen, besteht keine Haftung.

  • Seite 6: Bestimmungsgemäße Verwendung

    Funktion und Geräteaufbau Bestimmungsgemäße Verwendung Der Scheinwerfer LED 6125 ist ein Betriebsmittel • zum Beleuchten von Flächen, Arbeitsbereichen und Gegenständen. • im Innen- und Außenbereich einsetzbar. • für die ortsfeste Montage. • für Verwendung in den Zonen 1, 21, 2, 22 und im sicheren Bereich. Umbauten und Änderungen GEFAHR Explosionsgefahr durch Umbauten und Änderungen am Gerät!

  • Seite 7: Geräteaufbau

    Funktion und Geräteaufbau Geräteaufbau 17562E00 Leitungseinführungen Dichtung Montagebügel Leuchtenglas Anschlussklemme Befestigungsschrauben Kühlkörper Gehäusedeckel (nur bei 210 W Version) LEDs LED-Treiber 253629 / 612560300020 Scheinwerfer LED 2020-04-16·BA00·III·de·06 Reihe 6125...

  • Seite 8: Technische Daten

    Technische Daten Technische Daten Explosionsschutz Global (IECEx) Gas und Staub IECEx EPS 15.0087 Ex db eb op is IIC T4 Gb Ex tb op is IIIC T*°C Db Europa (ATEX) Gas und Staub EPS 15 ATEX 1 114 E II 2G Ex db eb op is IIC T4 Gb E II 2D Ex tb op is IIIC T*°C Db Leistung bei Umgebungs-...
  • Seite 9 Technische Daten Technische Daten Lichttechnische Daten Standard Lichtfarbe: Kaltweiß Farbwiedergabe R : ) 70 Farbtemperatur [K]: 5.700 K Alternativ Lichtfarbe: Warmweiß Farbwiedergabe R : ) 80 Farbtemperatur [K]: 4.000 K Leuchtenlichtstrom / 6125/11..-2 6125/11..-4 Leuchteneffizienz Leistungsaufnahme [W] breit strahlend Leuchtenlichtstrom [lm] 11.763 19.658 Leuchteneffizienz [lm/W]...
  • Seite 10 5-polig (2 x L1, 2 x L2, 2 x L3, 2 x N, 2 x PE) Federzugklemmen 0,75 ... 4 mm fein- und feinstdrähtig 0,75 ... 6 mm eindrähtig Abisolierlänge: 13 ... 15 mm Durchverdrahtung max. 12 A Weitere technische Daten, siehe r-stahl.com. Scheinwerfer LED 253629 / 612560300020 Reihe 6125 2020-04-16·BA00·III·de·06...

  • Seite 11: Transport Und Lagerung

    Transport und Lagerung Material alternativ: Gehäuse: • Edelstahl SS304 (1.4301 bzw. V2A) einlagige Pulverbeschichtung • Edelstahl SS316L (1.4404 bzw. V4A) ohne Pulverbeschichtung Transport und Lagerung • Gerät nur in Originalverpackung transportieren und lagern. • Gerät trocken (keine Betauung) und erschütterungsfrei lagern. •...

  • Seite 12: Maßangaben / Befestigungsmaße

    Montage und Installation Maßangaben / Befestigungsmaße Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten 180,50 [7,11] 180,50 [7,11] 133,50 [5,26] 400 15,75 89,50 3,52 400 15,75 89,50 3,52 18201E00 18200E00 Scheinwerfer Scheinwerfer mit Kühlkörper ohne Kühlkörper (Version 210 W) (Version 120 W) 445 [17,52] 405 [15,94]...

  • Seite 13: Montage / Demontage, Gebrauchslage

    Montage und Installation Montage / Demontage, Gebrauchslage GEFAHR Explosionsgefahr durch unzulässige Erwärmungen! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Externe Wärmequellen und/oder direkte Sonneneinstrahlung vermeiden (Gefahr der Temperaturklassen-Änderung bzw. der maximal zulässigen Oberflächentemperatur-Änderung). • Maximale Umgebungstemperatur durch externe Wärmequellen nicht überschreiten (Frühzeitiger Ausfall von Betriebsmitteln).

  • Seite 14: Installation

    Montage und Installation Installation 7.3.1 Öffnen und Schließen des Gehäuses GEFAHR Stromschlaggefahr durch unsachgemäßes Öffnen! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Leuchten ohne Schalter nur spannungsfrei öffnen (siehe Hinweisschild am Verschluss)! HINWEIS Gefahr auf Grund elektrostatischer Entladung. Elektronische Bauelemente können bei Berührung zerstört werden. •...

  • Seite 15: Elektrische Anschlüsse Netzanschluss

    Montage und Installation 7.3.2 Elektrische Anschlüsse Netzanschluss Maximale Klemmmöglichkeit der Anschlussklemmen beachten (siehe Kapitel "Technische Daten"). Beim Netzanschluss folgende Punkte beachten: • Die Klemmung exakt durchführen! • Keine Isolierung des Leiters unterklemmen! • Die Leiter nicht vertauschen! • Die Regeln der Technik bei Anschluss des Leiters beachten! •...

  • Seite 16: Leitungseinführungen

    Montage und Installation 7.3.3 Leitungseinführungen Die Standardleuchte wird mit 2 Einführungsbohrungen, 1 Leitungseinführung und 1 Verschlussstopfen ausgeliefert. Anzugsdrehmomente bei Bauteilen von R. STAHL Schaltgeräte GmbH Leuchten mit eingebauten Leitungseinführungen sowie Verschlussstopfen der R. STAHL Schaltgeräte GmbH mit folgenden Werten anziehen: Anzugsdrehmoment...

  • Seite 17: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme GEFAHR Explosionsgefahr durch fehlerhafte Installation! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Gerät vor der Inbetriebnahme auf korrekte Installation prüfen. • Nationale Bestimmungen einhalten. HINWEIS Fehlfunktion oder Geräteschaden durch Kondensatbildung. Nichtbeachten kann Sachschaden verursachen! • Leuchte kontinuierlich oder periodisch über längere Zeiträume betreiben. •...

  • Seite 18: Instandhaltung, Wartung, Reparatur

    Instandhaltung, Wartung, Reparatur Instandhaltung, Wartung, Reparatur GEFAHR Explosionsgefahr durch heiße Einbauten! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Das Gehäuse nur im ausgeschalteten Zustand öffnen. • Vor dem Öffnen das Gerät mindestens 15 Minuten abkühlen lassen. VORSICHT Stromschlaggefahr bzw. Fehlfunktion des Geräts durch unbefugte Arbeiten! Nichtbeachten kann zu leichten Verletzungen führen! •...

  • Seite 19: Reparatur

    R. STAHL Schaltgeräte GmbH ausführen lassen. Rücksendung • Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen. Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R.

  • Seite 20: Entsorgung

    Zubehör und Ersatzteile HINWEIS Fehlfunktion oder Geräteschaden durch den Einsatz nicht originaler Bauteile. Nichtbeachten kann Sachschaden verursachen! • Nur Original-Zubehör und Original-Ersatzteile der R. STAHL Schaltgeräte GmbH verwenden. Zubehör und Ersatzteile, siehe Datenblatt auf Homepage r-stahl.com. Scheinwerfer LED 253629 / 612560300020 Reihe 6125 2020-04-16·BA00·III·de·06...
