Stahl 6036 Betriebsanleitung

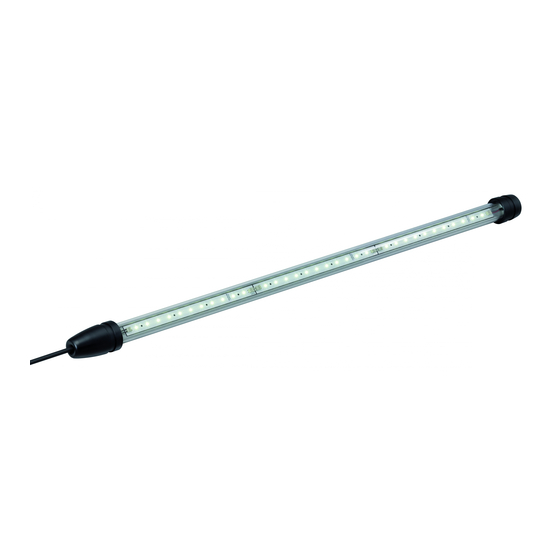

Rohrleuchte mit led
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

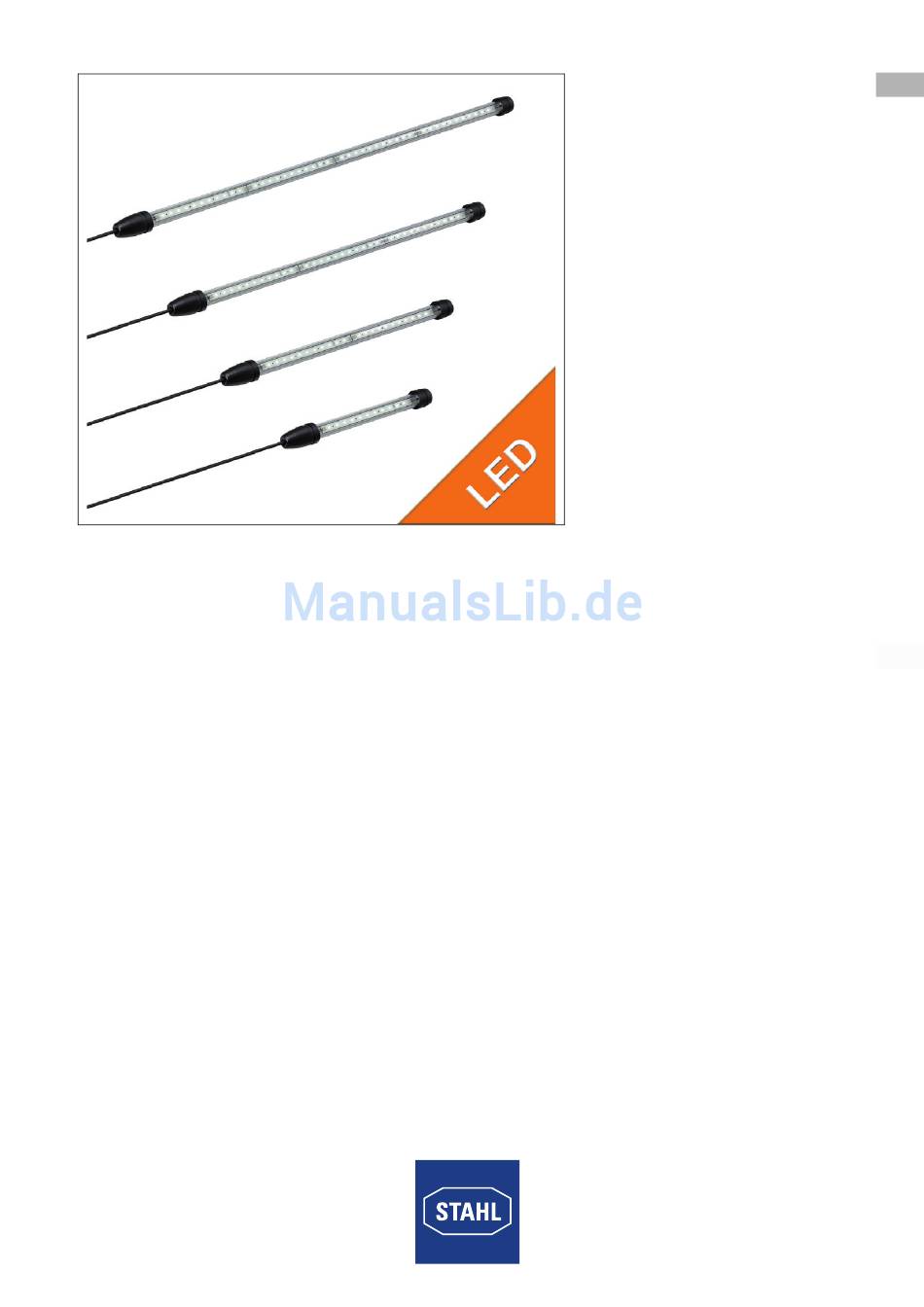

Rohrleuchte mit LED
Reihe 6036
Betriebsanleitung
Additional languages www.r-stahl.com
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Stahl 6036

Inhaltszusammenfassung für Stahl 6036

  • Seite 1 Betriebsanleitung Additional languages www.r-stahl.com Rohrleuchte mit LED Reihe 6036...

  • Seite 2: Inhaltsverzeichnis

    Montage und Installation ...................13 Maßangaben / Befestigungsmaße ..............13 Montage / Demontage, Gebrauchslage ............14 Installation ......................15 Inbetriebnahme ....................15 Instandhaltung, Wartung, Reparatur ..............15 Instandhaltung und Wartung ................15 Reparatur ......................16 Rücksendung ....................17 Entsorgung ......................17 Zubehör und Ersatzteile ...................17 Rohrleuchte mit LED Reihe 6036...

  • Seite 3: Allgemeine Angaben

    Die Originalbetriebsanleitung ist die englische Ausgabe. Diese ist rechtsverbindlich in allen juristischen Angelegenheiten. Weitere Dokumente • Datenblatt Dokumente in weiteren Sprachen, siehe www.r-stahl.com. Konformität zu Normen und Bestimmungen Zertifikate und EU-Konformitätserklärung, siehe www.r-stahl.com. Das Gerät verfügt über eine IECEx-Zulassung. Zertifikat siehe IECEx-Homepage: http://iecex.iec.ch/...

  • Seite 4: Erläuterung Der Symbole

    GEFAHR Gefahren für Personen Nichtbeachtung der Anweisung führt zu schweren oder tödlichen Verletzungen bei Personen. WARNUNG Gefahren für Personen Nichtbeachtung der Anweisung kann zu schweren oder tödlichen Verletzungen bei Personen führen. Rohrleuchte mit LED 250227 / 603660300080 Reihe 6036 2018-04-23·BA00·III·de·08...

  • Seite 5: Symbole Am Gerät

    • Arbeiten am Gerät (Installation, Instandhaltung, Wartung, Störungsbeseitigung) nur von dazu befugtem und entsprechend geschultem Personal durchführen lassen! Bestimmungsgemäße Verwendung Die Rohrleuchte 6036 ist ein Betriebsmittel • für die ortsfeste Montage. • im Innen- und Außenbereich einsetzbar. • zum Beleuchten von Flächen, Arbeitsbereichen und Gegenständen.

  • Seite 6: Umbauten Und Änderungen

    Gefahr bei Verwendung unter aggresiven Umgebungsbedingungen! Explosionsschutz gefährdet! • Nicht unter Einfluss von Kerosin-, Amoniak- und Phosphordämpfen verwenden. • Es kann zur Zerstörung des Gehäuses kommen. Die Rohrleuchte 6036 ist ein Betriebsmittel • zum Beleuchten von Flächen, Arbeitsbereichen und Gegenständen. Geräteaufbau 16350E00 Anschlussleitung Gummikappen mit Befestigungsflächen...

  • Seite 7: Technische Daten

    * Temperaturklassen und Oberflächentemperaturen siehe unten Bescheinigungen und Zertifikate Bescheinigungen IECEx, ATEX, Kasachstan (TR), Russland (TR), Weißrussland (TR) Schiffszertifikate DNV GL Oberflächentemperatur und Temperaturklasse Variante Temperaturklasse Oberflächentemperatur 6036/1...-0..-..-.. 100 °C 6036/1...-1..-..-.. 80 °C 250227 / 603660300080 Rohrleuchte mit LED 2018-04-23·BA00·III·de·08 Reihe 6036...
  • Seite 8 Größe 1, 12V (6036/1212-..2-0...-..): betriebsspannung 12 V DC Größe 1, 24 ... 48 V (6036/1212-..3-0...-..): 24 ... 48 V AC/DC 0, 50 ... 60 Hz Größe 1, 110 ... 240 V (6036/1212-..5-0...-..): 110 ... 240 V AC/DC; 0, 50 ... 60 Hz Größe 2, 220 ...
  • Seite 9 A. (12 V) k. A. (24 V) k. A. (48 V) < 38 % (110 V) < 46 % (230 V) Größe 2 ... 4: < 23 % (230 V) Schutzklasse 250227 / 603660300080 Rohrleuchte mit LED 2018-04-23·BA00·III·de·08 Reihe 6036...
  • Seite 10 Technische Daten Lichttechnische Daten ohne Diffusor mit Diffusor Variante [lm] [lm/W] [lm] [lm/W] Größe 1 12 V, 16 W LED 2-reihig 6036/1212-252-..,-.1 5.000 >80 1.020 Größe 1 24 ... 48 V, 16 W LED 2-reihig 6036/1212-253-..-.1 5.000 >80 1.200 1.000 Größe 1...
  • Seite 11 „z“ Prozent aller Leuchten fallen komplett aus Mechanische Daten Schutzart IP66 / IP67 IP68 (10 m / 1 h) nach IEC 60598 Schlagfestigkeit IK10 (IEC 62262) (IK-Code) Material Gehäuserohr Polycarbonat Verschlusskappe NBR / PVC (EPDM) 250227 / 603660300080 Rohrleuchte mit LED 2018-04-23·BA00·III·de·08 Reihe 6036...

  • Seite 12: Transport Und Lagerung

    Doppelte aus Kunststoff zur Montage an Rohren mit einem Rohrschelle: Durchmesser von 45 ... 55 mm (Schrauben und Muttern aus rostfreiem Stahl V2A) Weitere technische Daten, siehe www.r-stahl.com. Transport und Lagerung • Gerät nur in Originalverpackung transportieren und lagern. • Gerät trocken (keine Betauung) und erschütterungsfrei lagern.

  • Seite 13: Montage Und Installation

    618 [24,3] 664 [26,1] Größe 3 1.059 [41,7] 917 [36,1] 962 [37,9] 93,50 47,50 ø 54 1 87 ø 2 13 3 68 Größe 4 1.382 [54,4] 1.240 [48,8] 1.285 [50,6] 16352E00 250227 / 603660300080 Rohrleuchte mit LED 2018-04-23·BA00·III·de·08 Reihe 6036...

  • Seite 14: Montage / Demontage, Gebrauchslage

    1.285 ±2 [50,6 ±0,08] • Geeignete Stockschrauben mit Gewinde M8 oder M10 im Abstand L je nach Leuchtenvariante anbringen. • Die Rohrschellen auf die Stockschrauben aufschrauben. • Die Rohrleuchte in den Rohrschellen montieren. Rohrleuchte mit LED 250227 / 603660300080 Reihe 6036 2018-04-23·BA00·III·de·08...

  • Seite 15: Installation

    Elektro-Fachkraft ausführen lassen. Instandhaltung und Wartung Die geltenden nationalen Bestimmungen im Einsatzland beachten. • Art und Umfang der Prüfungen unter Beachtung der entsprechenden nationalen Vorschriften festlegen. • Prüfungsintervalle an Betriebsbedingungen anpassen. 250227 / 603660300080 Rohrleuchte mit LED 2018-04-23·BA00·III·de·08 Reihe 6036...

  • Seite 16: Reinigung

    • Keine scheuernden, kratzenden sowie aggressiven Reinigungsmittel oder Lösungsmittel verwenden. Reparatur GEFAHR Explosionsgefahr durch unsachgemäße Reparatur! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Reparaturen an den Geräten ausschließlich durch R. STAHL Schaltgeräte GmbH ausführen lassen. Rohrleuchte mit LED 250227 / 603660300080 Reihe 6036 2018-04-23·BA00·III·de·08...

  • Seite 17: Rücksendung

    Entsorgung Rücksendung • Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen. Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R. STAHL zur Verfügung.
