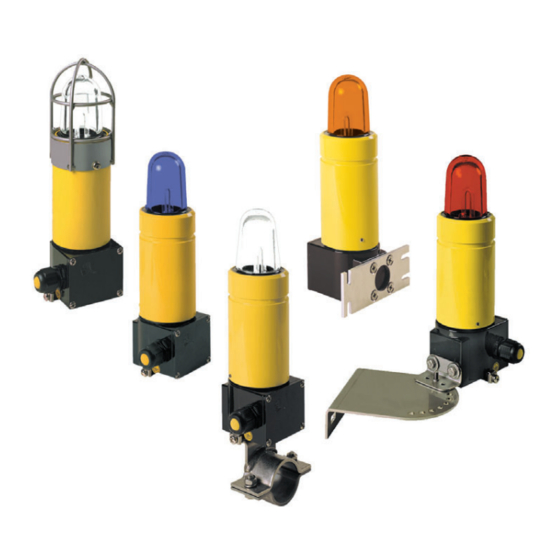

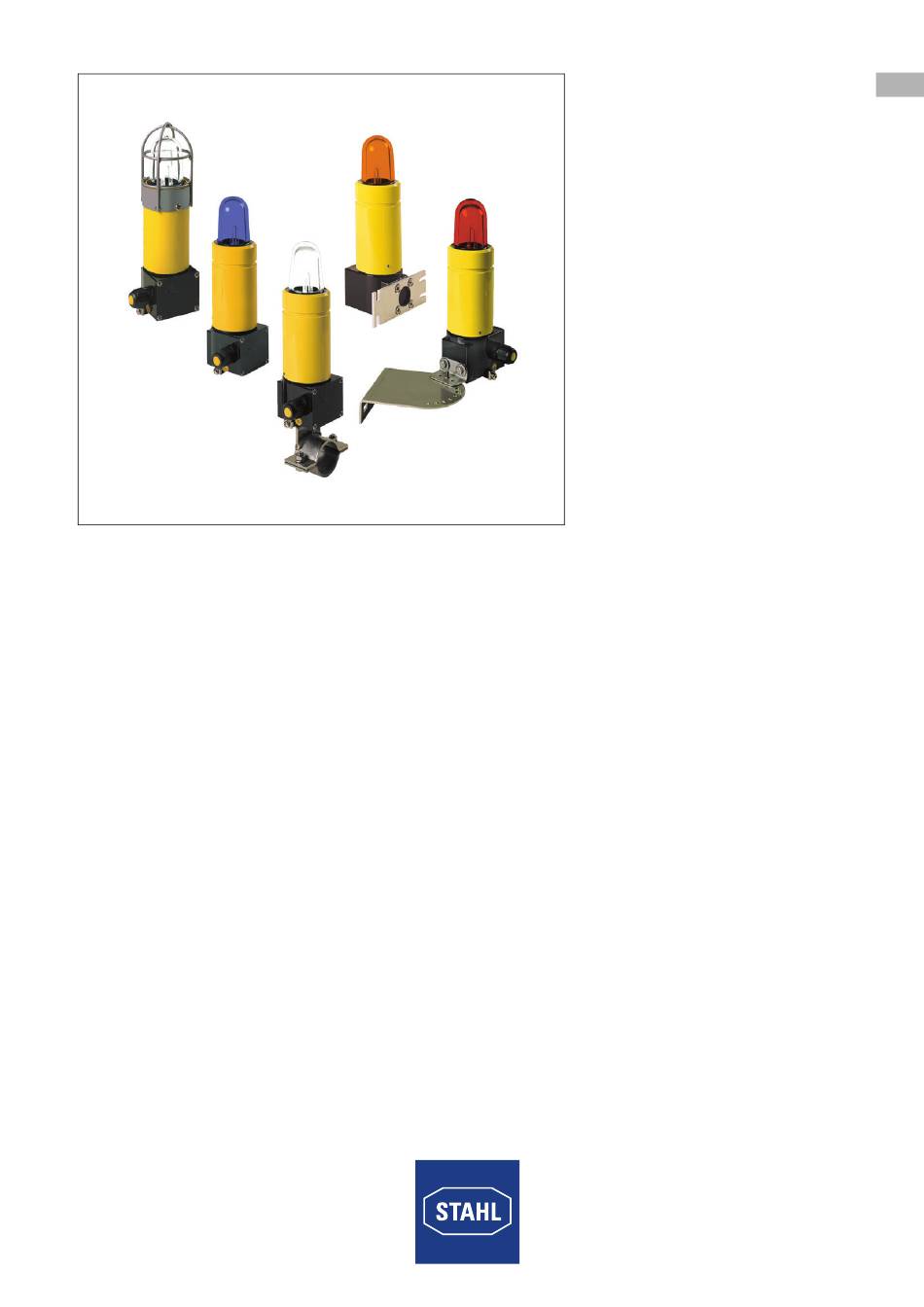

  • Seite 1 Betriebsanleitung Additional languages www.r-stahl.com Blitz- und Dauerleuchte Reihe 6161...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeine Angaben ...................3 Hersteller ......................3 Angaben zur Betriebsanleitung ................3 Weitere Dokumente ....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................4 Symbole in der Betriebsanleitung ...............4 Warnhinweise .....................4 Symbole am Gerät ....................5 Sicherheitshinweise ....................5 Aufbewahrung der Betriebsanleitung ..............5 Sichere Verwendung ...................5 Umbauten und Änderungen ................6 Funktion und Geräteaufbau ................6...

  • Seite 3: Allgemeine Angaben

    Die Originalbetriebsanleitung ist die englische Ausgabe. Diese ist rechtsverbindlich in allen juristischen Angelegenheiten. Weitere Dokumente • Datenblatt Dokumente in weiteren Sprachen, siehe www.r-stahl.com. Konformität zu Normen und Bestimmungen Zertifikate und EU-Konformitätserklärung, siehe www.r-stahl.com. Das Gerät verfügt über eine IECEx-Zulassung. Zertifikat siehe IECEx-Homepage: http://iecex.iec.ch/...

  • Seite 4: Erläuterung Der Symbole

    Erläuterung der Symbole Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Tipps und Empfehlungen zum Gebrauch des Geräts Gefahr allgemein Gefahr durch explosionsfähige Atmosphäre Gefahr durch spannungsführende Teile Warnhinweise Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte Risiko zu minimieren.

  • Seite 5: Symbole Am Gerät

    • Bei Betriebsbedingungen, die durch die technischen Daten des Geräts nicht abgedeckt werden, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen. • Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz des Geräts sowie durch Nichtbeachtung dieser Betriebsanleitung entstehen, besteht keine Haftung.

  • Seite 6: Umbauten Und Änderungen

    Funktion und Geräteaufbau Umbauten und Änderungen GEFAHR Explosionsgefahr durch Umbauten und Änderungen am Gerät! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Gerät nicht umbauen oder verändern. Für Schäden, die durch Umbauten und Änderungen entstehen, besteht keine Haftung und keine Gewährleistung. Funktion und Geräteaufbau GEFAHR Explosionsgefahr durch zweckentfremdete Verwendung!

  • Seite 7: Technische Daten

    Technische Daten Technische Daten Explosionsschutz Global (IECEx) Gas und Staub IECEx LCI 08.0032X Ex db eb IIC T* Gb Ex tb IIIC T* °C Db * siehe Umgebungsbedingungen für Temperaturklasse Europa (ATEX) Gas und Staub LCIE 02 ATEX 6062 X E II 2 G Ex db eb IIC T* Gb E II 2 D Ex tb IIIC T* °C Db * siehe Umgebungsbedingungen für Temperaturklasse...
  • Seite 8 2 x 4 mm feindrähtig 2 x 2,5 mm Schutzleiter- anschluss innen max. 6 mm außen max. 2,5 mm flexibel / 4 mm starr Weitere technische Daten, siehe www.r-stahl.com. Blitz- und Dauerleuchte 120788 / 6161602300 Reihe 6161 2018-08-29·BA00·III·de·04...

  • Seite 9: Transport Und Lagerung

    Transport und Lagerung Transport und Lagerung • Gerät nur in Originalverpackung transportieren und lagern. • Gerät trocken (keine Betauung) und erschütterungsfrei lagern. • Gerät nicht stürzen. Montage und Installation Maßangaben / Befestigungsmaße Maßzeichnung (alle Maße in mm [Zoll]) – Änderungen vorbehalten 09345E00 Blitzleuchte 6161 Montagezubehör...

  • Seite 10: Montage / Demontage, Gebrauchslage

    Montage und Installation Montage / Demontage, Gebrauchslage 7.2.1 Montage auf Montageplatte • Montageplatte für seitliche Wand- bzw. Bodenmontage. 04177E00 12802E00 7.2.2 Montage mit Rohrschelle • Rohrschellenmontage für Rohrdurchmesser 1 1/2“, 1 1/4“ oder 2“. 04163E00 04164E00 7.2.3 Montage mit Befestigungswinkel •...

  • Seite 11: Installation

    Inbetriebnahme Installation WARNUNG Gefahr eines Stromschlags durch spannungsführende Teile! Nichtbeachten kann zu schweren oder tödlichen Verletzungen führen. • Alle Anschlüsse und Verdrahtungen spannungsfrei schalten. • Anschlüsse gegen unbefugtes Schalten sichern. Elektrischer Anschluss • Die Klemmung exakt durchführen! • Keine Isolierung des Leiters unterklemmen! •...

  • Seite 12: Betrieb

    Tritt ein Fehler auf, lesen Sie bitte die vorherigen Abschnitte dieses Dokuments. Wenn sich der Fehler mit den genannten Vorgehensweisen nicht beheben lässt: • An R. STAHL Schaltgeräte GmbH wenden. Zur schnellen Bearbeitung folgende Angaben bereithalten: • Typ und Seriennummer des Geräts •...

  • Seite 13: 10.2 Reparatur

    Die Befestigungsschrauben fest anziehen. angezogen sind 10.2 Reparatur GEFAHR Explosionsgefahr durch unsachgemäße Reparatur! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Reparaturen an den Geräten ausschließlich durch R. STAHL Schaltgeräte GmbH ausführen lassen. 120788 / 6161602300 Blitz- und Dauerleuchte 2018-08-29·BA00·III·de·04 Reihe 6161...

  • Seite 14: 10.3 Rücksendung

    Reinigung 10.3 Rücksendung • Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen. Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R. STAHL zur Verfügung.

Diese Anleitung auch für:

6161/26161/3

Inhaltsverzeichnis
