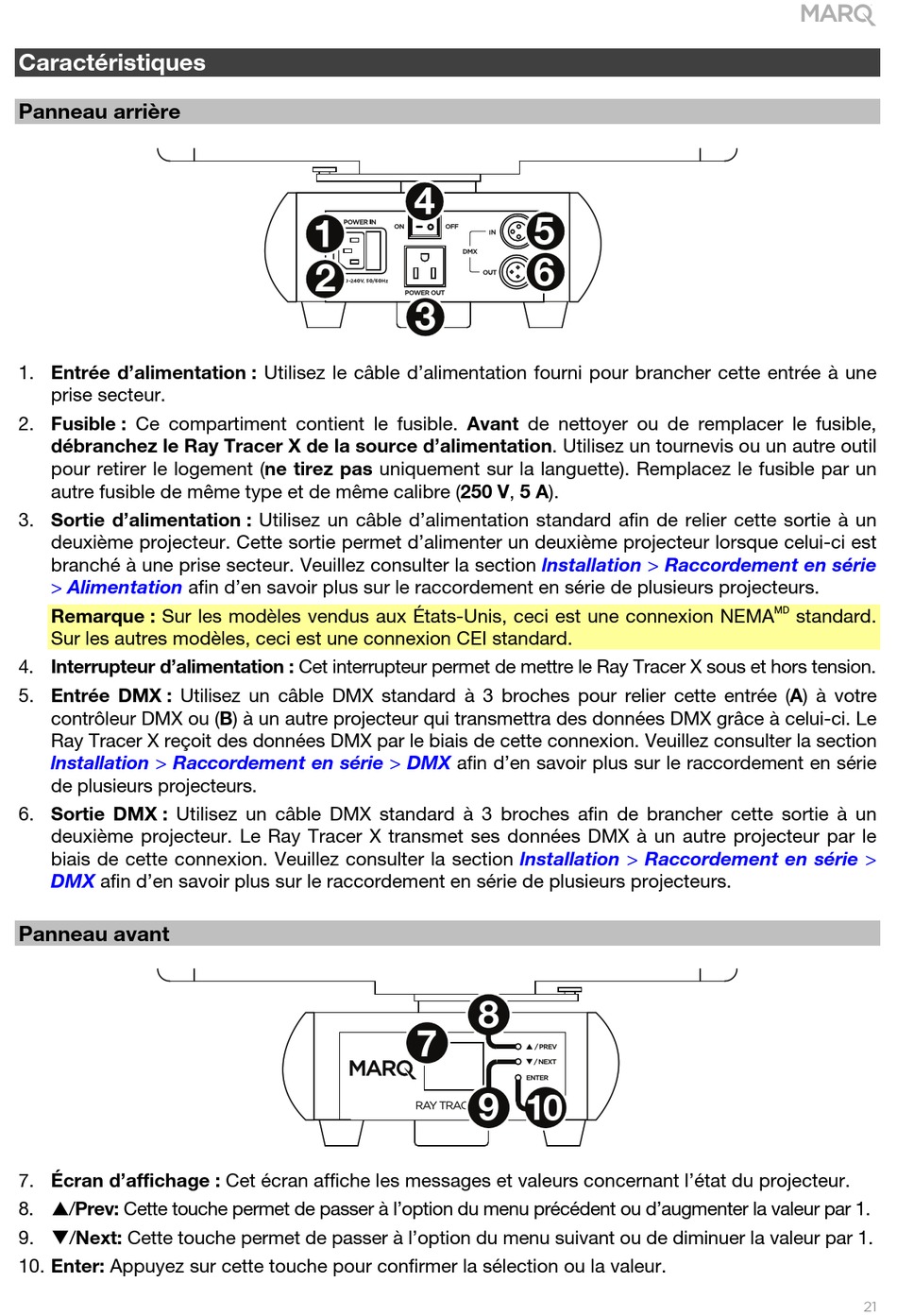

Caractéristiques
Panneau arrière
1. Entrée d'alimentation : Utilisez le câble d'alimentation fourni pour brancher cette entrée à une
prise secteur.
2. Fusible : Ce compartiment contient le fusible. Avant de nettoyer ou de remplacer le fusible,
débranchez le Ray Tracer X de la source d'alimentation. Utilisez un tournevis ou un autre outil
pour retirer le logement (ne tirez pas uniquement sur la languette). Remplacez le fusible par un
autre fusible de même type et de même calibre (250 V, 5 A).
3. Sortie d'alimentation : Utilisez un câble d'alimentation standard afin de relier cette sortie à un
deuxième projecteur. Cette sortie permet d'alimenter un deuxième projecteur lorsque celui-ci est
branché à une prise secteur. Veuillez consulter la section
> Alimentation
Remarque : Sur les modèles vendus aux États-Unis, ceci est une connexion NEMA
Sur les autres modèles, ceci est une connexion CEI standard.
4. Interrupteur d'alimentation : Cet interrupteur permet de mettre le Ray Tracer X sous et hors tension.
5. Entrée DMX : Utilisez un câble DMX standard à 3 broches pour relier cette entrée (A) à votre
contrôleur DMX ou (B) à un autre projecteur qui transmettra des données DMX grâce à celui-ci. Le
Ray Tracer X reçoit des données DMX par le biais de cette connexion. Veuillez consulter la section
lnstallation > Raccordement en série > DMX
de plusieurs projecteurs.
6. Sortie DMX : Utilisez un câble DMX standard à 3 broches afin de brancher cette sortie à un
deuxième projecteur. Le Ray Tracer X transmet ses données DMX à un autre projecteur par le
biais de cette connexion. Veuillez consulter la section
DMX
afin d'en savoir plus sur le raccordement en série de plusieurs projecteurs.
Panneau avant
7. Écran d'affichage : Cet écran affiche les messages et valeurs concernant l'état du projecteur.
8. /Prev: Cette touche permet de passer à l'option du menu précédent ou d'augmenter la valeur par 1.
9. /Next: Cette touche permet de passer à l'option du menu suivant ou de diminuer la valeur par 1.
10. Enter: Appuyez sur cette touche pour confirmer la sélection ou la valeur.
1
2
afin d'en savoir plus sur le raccordement en série de plusieurs projecteurs.
4
5
6
3
lnstallation > Raccordement en série
afin d'en savoir plus sur le raccordement en série
lnstallation > Raccordement en série >
8
7
9
10
MD
standard.
21
