Aufbau Elektronikbox
Elektronikbox der Kontakthaube

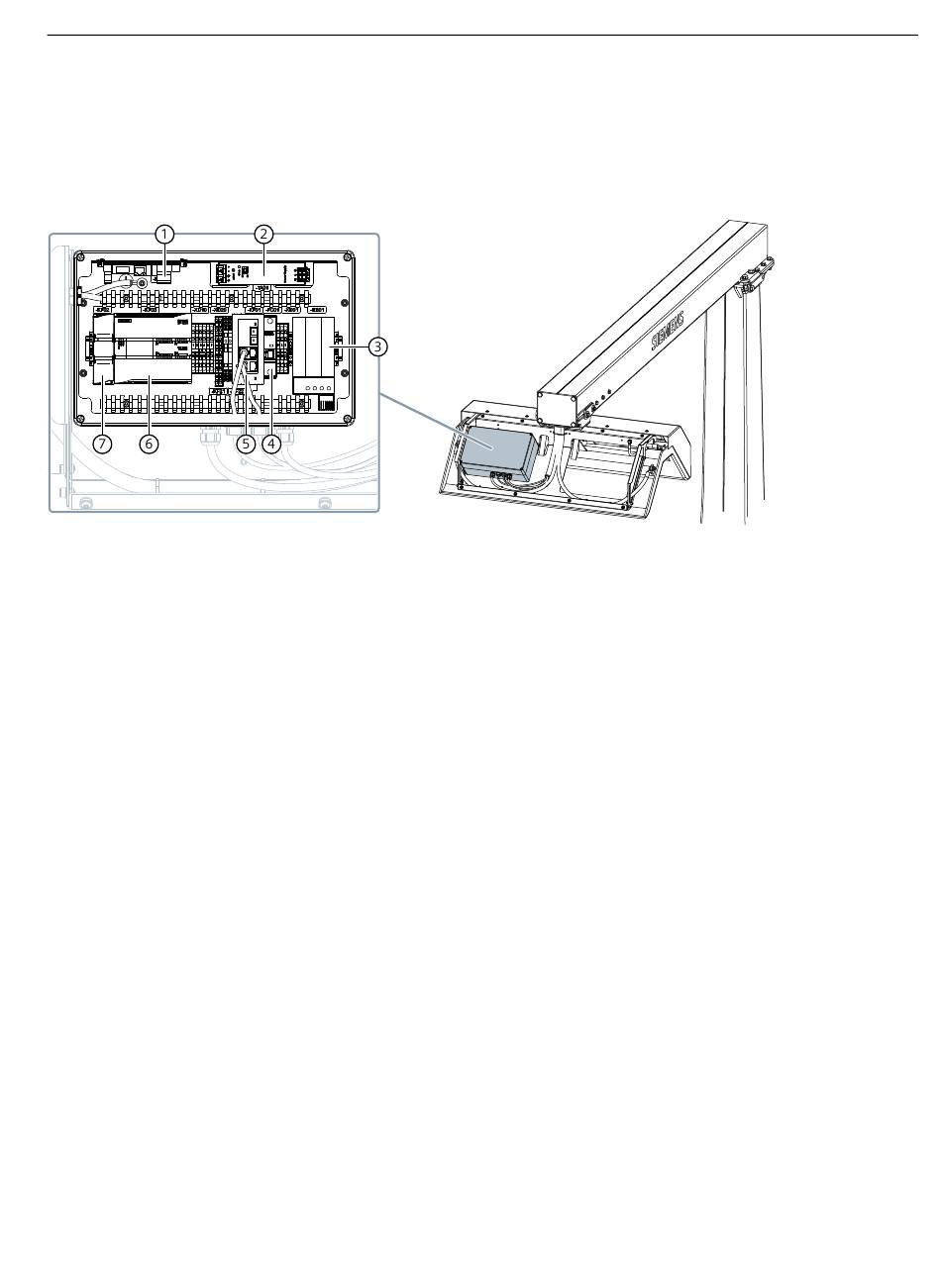

Die folgende Grafik zeigt die Elektrobox mit den Komponenten.
①
PLC-Gateway
②
Netzteil 24 VDC
③
Schaltschrankheizung
④
Sicherung
⑤
Ethernet-Switch
⑥
SIMATIC S7-1200 CPU
⑦
SIMATIC S7-1200 Kommunikationsmodul
Bild 3-3 Elektronikbox
