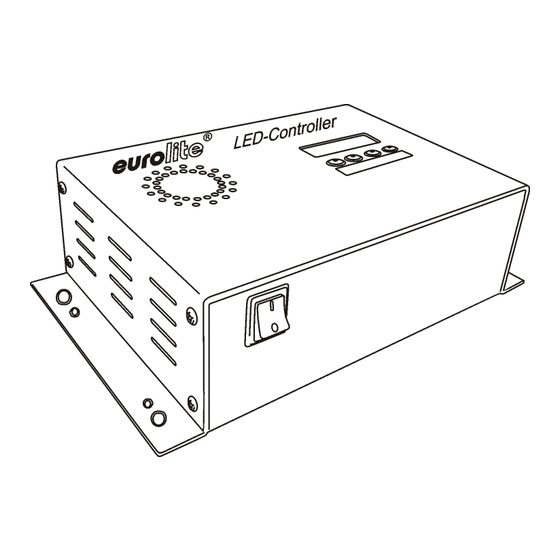

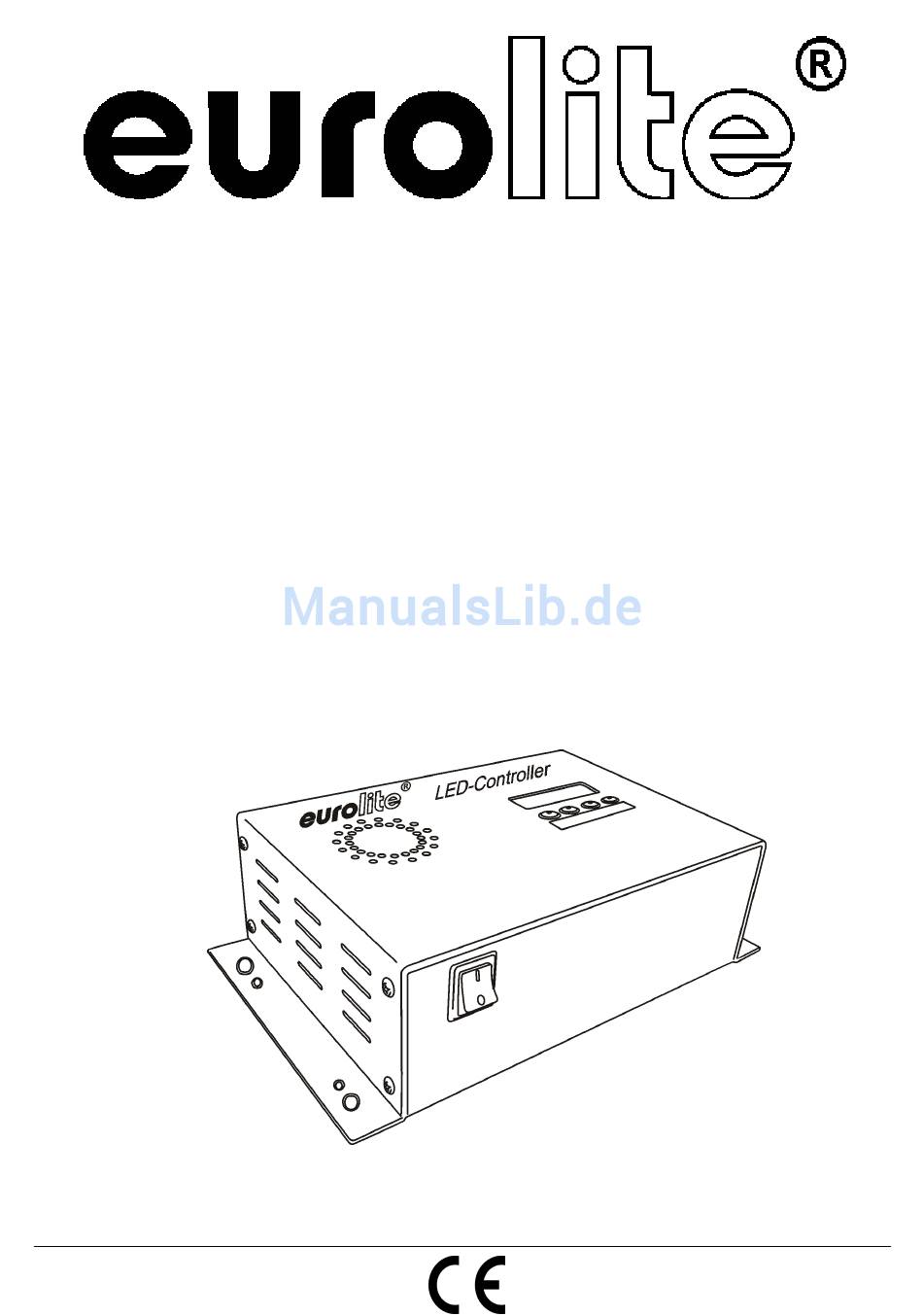

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED LMCTC RBG DMX-Controller © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
DMX-protocol ............................... 21 Control Channels ............................21 CLEANING AND MAINTENANCE ......................... 22 TECHNICAL SPECIFICATIONS........................23 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/23 5192861A_V_1_1.DOC... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für eine EUROLITE LED LMCTC RBG DMX Lichtsteuerung entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean- spruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde.
-
Seite 5: Bestimmungsgemässe Verwendung
Bei der ersten Inbetriebnahme kann es zu Rauch- und Geruchserzeugung kommen. Hierbei handelt es sich nicht um eine Störung des Gerätes. Achtung: Gerät niemals während des Betriebes berühren. Gehäuse erhitzt sich! GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! -
Seite 6: Geräteübersicht
Die maximale Umgebungstemperatur t = 45° C darf niemals überschritten werden. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung! Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. -
Seite 7: Installation
(9) Netzanschluss (10) 2-Kanal Netz- und Signalanschlüsse (11) DMX-512 OUT (12) DMX-512 IN INSTALLATION Montage BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden. Das Gerät kann sowohl hängend als auch stehend installiert werden. -
Seite 8: Anschluss Ans Netz
Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden. WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. -
Seite 9: Anschluss Der Teile
LMCTC RBG DMX Lichtsteuerung den Betrieb auf. Chaser Ein Chaser ist eine Aneinanderreihung von verschiedenen Programmen (Modi), die nacheinander abgespielt werden. Mit der EUROLITE LED LMCTC RBG DMX Lichtsteuerung lassen sich bis zu 13 verschiedene Chaser auswählen. Auswählen eines Chasers Drücken Sie die MODE Taste und wählen Sie den gewünschten Chaser. -
Seite 10: Stand Alone-Betrieb
Projektor auf Signale vom Controller reagiert. Um die Startadresse einzustellen drücken Sie die MODE Taste, bis das Display "A001" anzeigt. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie die LED LMCTC RBG DMX Lichtsteuerung über Ihren Controller ansteuern. 10/23... -
Seite 11: Dmx-Protokoll
Bitte beachten Sie: Schalten Sie die LED LMCTC RBG Leiste ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Wenn Daten empfangen werden, blinkt die Kontroll-LED. Werden keine Daten empfangen, leuchtet die Kontroll-LED permanent. Die Meldung erscheint -wenn kein 3-poliges XLR-Kabel (DMX Signalkabel vom Controller) in die DMX-Eingangsbuchse der LED LMCTC RBG Leiste gesteckt wurde. -
Seite 12: Reinigung Und Wartung
Kanal 4 Wert: Option Wert: Option 0-11 R + G 132-143 Y + B 12-23 R + Y 144-155 Y + P 24-35 R + B 156-167 Y +C 36-47 R + P 168-179 Y +W 48-59 R + C 180-191 B +P 60-71 R + W... -
Seite 13: Technische Daten
Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschluss- leitung ersetzt werden, die von Ihrem Fachhändler erhältlich ist. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. TECHNISCHE DATEN Spannungsversorgung: 230 V AC, 50 Hz ~ Gesamtanschlusswert (je 8 Röhre): 150 W;... -
Seite 14: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED LMCTC RBG DMX Lighting Controller. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 15: Health Hazard
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. -
Seite 16: Operating Determinations
Keep away children and amateurs! Never leave this device running unattended. OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. -
Seite 17: Overview
OVERVIEW (1) Mounting holes (2) Venitlation holes (3) Power switch (4) LCD (5) Mode (6) Set Up (7) Up (8) Down (9) Power supply (10) 2-channel power and signal connection (11) DMX-512 OUT (12) DMX-512 IN 17/23 5192861A_V_1_1.DOC... -
Seite 18: Installation
INSTALLATION Rigging DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min. 0.5 m. The device can be installed on the ground or on the wall or ceiling. Hanging installation DANGER TO LIFE! Please consider the EN 60598-2-17 and the respective national norms during the... -
Seite 19: Connection With The Mains
Always install the device via all fixation holes. Do only use appropriate screws and make sure that the screws are properly connected with the ground. DANGER TO LIFE! Before taking into operation for the first time, the installation has to be approved by an expert! Connection with the mains Connect the device to the mains with the power-plug. -
Seite 20: Operation
After you connected the effect to the mains, the EUROLITE LED LMCTC RBG DMX Lighting Controller starts running. Chaser A chaser is a sequence of different programs that will be called up one after another. With the EUROLITE LED LMCTC RBG DMX Lighting Controller, you can select up to 16 different chasers. Selecting a chaser Press the MODE button and select the desired chaser. -
Seite 21: Dmx-Controlled Operation
LED LMCTC RBG Bar will respond to the controller. For address setting, press the MODE button until the display shows "A001". Controlling: After having addressed the LED LMCTC RBG DMX Lighting Controller, you may now start operating it via your lighting controller. Note: After switching on, the LED LMCTC RBG DMX Lighting Controller will automatically detect whether DMX 512 data is received or not. -
Seite 22: Cleaning And Maintenance
Channel 4 Value: Option Value: Option 0-11 R + G 132-143 Y + B 12-23 R + Y 144-155 Y + P 24-35 R + B 156-167 Y +C 36-47 R + P 168-179 Y +W 48-59 R + C 180-191 B +P 60-71 R + W... -
Seite 23: Technical Specifications
If the power supply cable of this device becomes damaged, it has to be replaced by a special power supply cable available at your dealer. Should you have further questions, please contact your dealer. TECHNICAL SPECIFICATIONS Power supply: 230 V AC, 50 Hz ~ Power consumption: 150 W;...
