FD-4

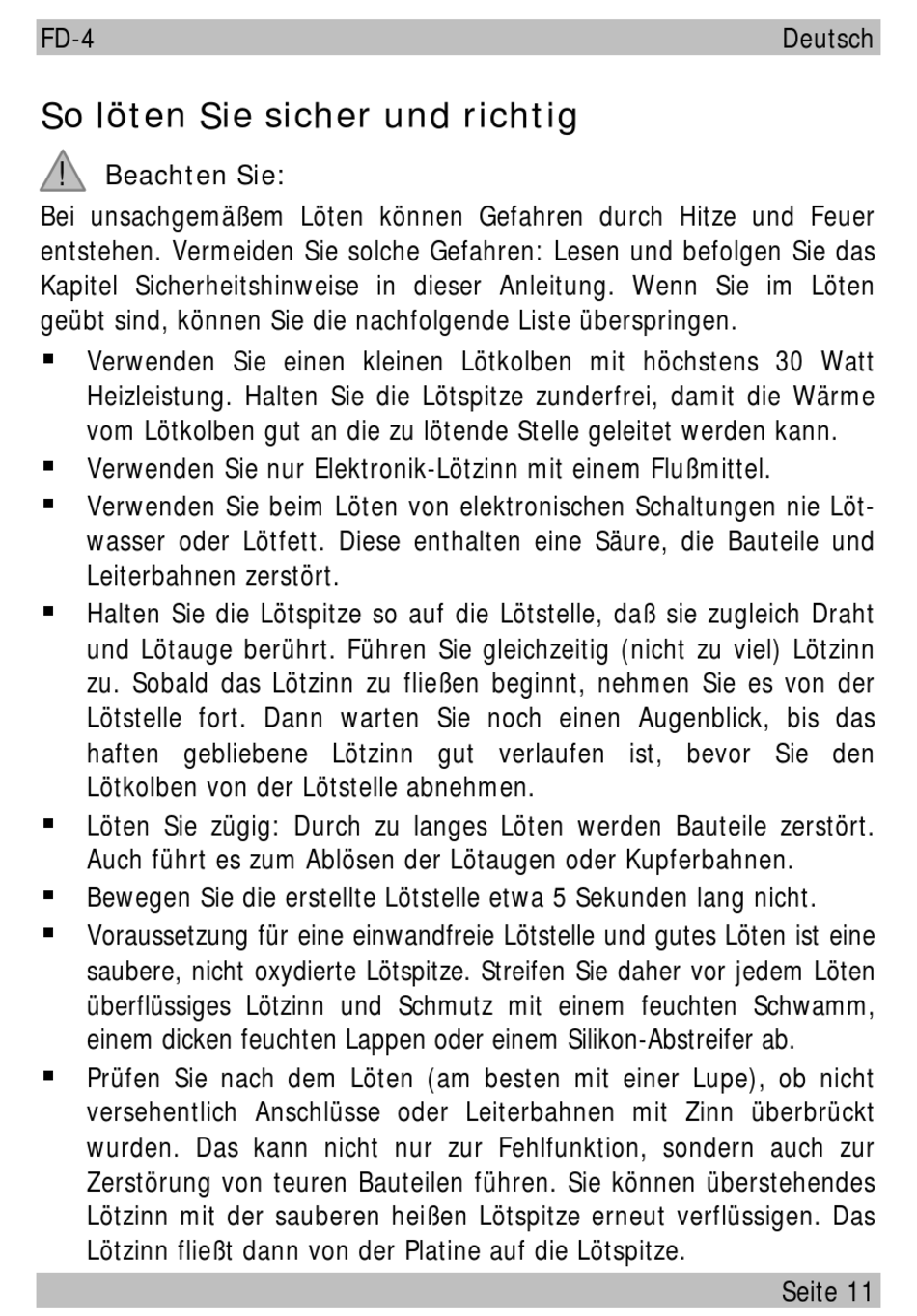

So löten Sie sicher und richtig
!
Beachten Sie:
Bei unsachgemäßem Löten können Gefahren durch Hitze und Feuer
entstehen. Vermeiden Sie solche Gefahren: Lesen und befolgen Sie das
Kapitel Sicherheitshinweise in dieser Anleitung. Wenn Sie im Löten
geübt sind, können Sie die nachfolgende Liste überspringen.
§
Verwenden Sie einen kleinen Lötkolben mit höchstens 30 Watt
Heizleistung. Halten Sie die Lötspitze zunderfrei, damit die Wärme
vom Lötkolben gut an die zu lötende Stelle geleitet werden kann.
§
Verwenden Sie nur Elektronik-Lötzinn mit einem Flußmittel.
§
Verwenden Sie beim Löten von elektronischen Schaltungen nie Löt-
wasser oder Lötfett. Diese enthalten eine Säure, die Bauteile und
Leiterbahnen zerstört.
§
Halten Sie die Lötspitze so auf die Lötstelle, daß sie zugleich Draht
und Lötauge berührt. Führen Sie gleichzeitig (nicht zu viel) Lötzinn
zu. Sobald das Lötzinn zu fließen beginnt, nehmen Sie es von der
Lötstelle fort. Dann warten Sie noch einen Augenblick, bis das
haften gebliebene Lötzinn gut verlaufen ist, bevor Sie den
Lötkolben von der Lötstelle abnehmen.
§
Löten Sie zügig: Durch zu langes Löten werden Bauteile zerstört.
Auch führt es zum Ablösen der Lötaugen oder Kupferbahnen.
§
Bewegen Sie die erstellte Lötstelle etwa 5 Sekunden lang nicht.
§
Voraussetzung für eine einwandfreie Lötstelle und gutes Löten ist eine
saubere, nicht oxydierte Lötspitze. Streifen Sie daher vor jedem Löten
überflüssiges Lötzinn und Schmutz mit einem feuchten Schwamm,
einem dicken feuchten Lappen oder einem Silikon-Abstreifer ab.
§
Prüfen Sie nach dem Löten (am besten mit einer Lupe), ob nicht
versehentlich Anschlüsse oder Leiterbahnen mit Zinn überbrückt
wurden. Das kann nicht nur zur Fehlfunktion, sondern auch zur
Zerstörung von teuren Bauteilen führen. Sie können überstehendes
Lötzinn mit der sauberen heißen Lötspitze erneut verflüssigen. Das
Lötzinn fließt dann von der Platine auf die Lötspitze.
Deutsch
Seite 11
