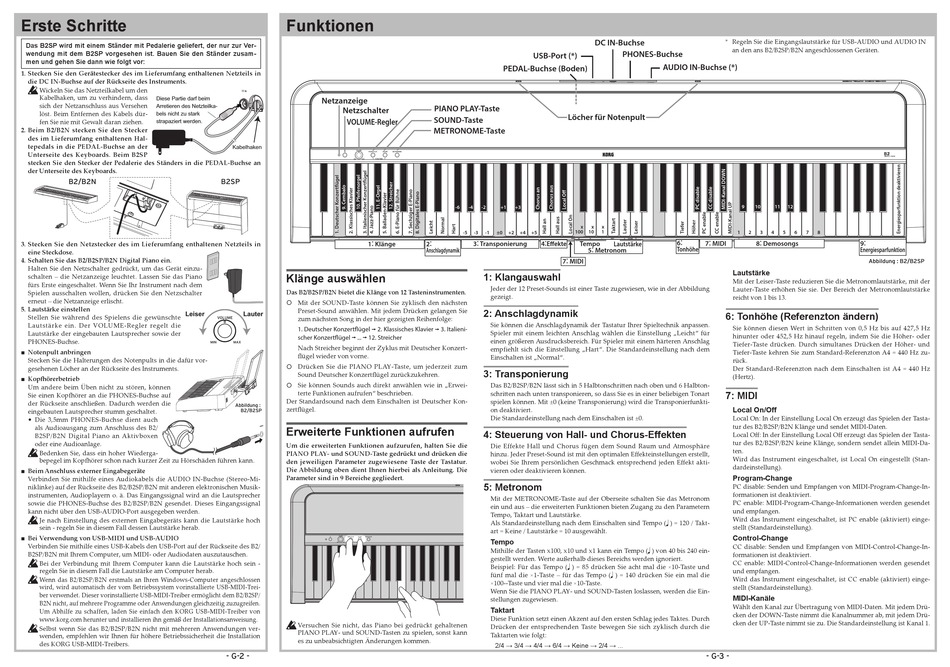

Erste Schritte
Das B2SP wird mit einem Ständer mit Pedalerie geliefert, der nur zur Ver-
wendung mit dem B2SP vorgesehen ist. Bauen Sie den Ständer zusam-
men und gehen Sie dann wie folgt vor:
1. Stecken Sie den Gerätestecker des im Lieferumfang enthaltenen Netzteils in
die DC IN-Buchse auf der Rückseite des Instruments.
Wickeln Sie das Netzteilkabel um den
Kabelhaken, um zu verhindern, dass
Diese Partie darf beim
sich der Netzanschluss aus Versehen
Arretieren des Netzteilka-
löst. Beim Entfernen des Kabels dür-
bels nicht zu stark
fen Sie nie mit Gewalt daran ziehen.
strapaziert werden.
2. Beim B2/B2N stecken Sie den Stecker
des im Lieferumfang enthaltenen Hal-
tepedals in die PEDAL-Buchse an der
Unterseite des Keyboards. Beim B2SP
stecken Sie den Stecker der Pedalerie des Ständers in die PEDAL-Buchse an
der Unterseite des Keyboards.
B2/B2N
3. Stecken Sie den Netzstecker des im Lieferumfang enthaltenen Netzteils in
eine Steckdose.
4. Schalten Sie das B2/B2SP/B2N Digital Piano ein.
Halten Sie den Netzschalter gedrückt, um das Gerät einzu-
schalten – die Netzanzeige leuchtet. Lassen Sie das Piano
fürs Erste eingeschaltet. Wenn Sie Ihr Instrument nach dem
Spielen ausschalten wollen, drücken Sie den Netzschalter
erneut – die Netzanzeige erlischt.
5. Lautstärke einstellen
Leiser
Stellen Sie während des Spielens die gewünschte
Lautstärke ein. Der VOLUME-Regler regelt die
Lautstärke der eingebauten Lautsprecher sowie der
PHONES-Buchse.
■ Notenpult anbringen
Stecken Sie die Halterungen des Notenpults in die dafür vor-
gesehenen Löcher an der Rückseite des Instruments.
■ Kopfhörerbetrieb
Um andere beim Üben nicht zu stören, können
Sie einen Kopfhörer an die PHONES-Buchse auf
der Rückseite anschließen. Dadurch werden die
eingebauten Lautsprecher stumm geschaltet.
• Die 3,5mm PHONES-Buchse dient auch
als Audioausgang zum Anschluss des B2/
B2SP/B2N Digital Piano an Aktivboxen
oder eine Audioanlage.
Bedenken Sie, dass ein hoher Wiederga-
bepegel im Kopfhörer schon nach kurzer Zeit zu Hörschäden führen kann.
■ Beim Anschluss externer Eingabegeräte
Verbinden Sie mithilfe eines Audiokabels die AUDIO IN-Buchse (Stereo-Mi-
niklinke) auf der Rückseite des B2/B2SP/B2N mit anderen elektronischen Musik-
instrumenten, Audioplayern o. ä. Das Eingangssignal wird an die Lautsprecher
sowie die PHONES-Buchse des B2/B2SP/B2N gesendet. Dieses Eingangssignal
kann nicht über den USB-AUDIO-Port ausgegeben werden.
Je nach Einstellung des externen Eingabegeräts kann die Lautstärke hoch
sein - regeln Sie in diesem Fall dessen Lautstärke herab.
■ Bei Verwendung von USB-MIDI und USB-AUDIO
Verbinden Sie mithilfe eines USB-Kabels den USB-Port auf der Rückseite des B2/
B2SP/B2N mit Ihrem Computer, um MIDI- oder Audiodaten auszutauschen.
Bei der Verbindung mit Ihrem Computer kann die Lautstärke hoch sein -
regeln Sie in diesem Fall die Lautstärke am Computer herab.
Wenn das B2/B2SP/B2N erstmals an Ihren Windows-Computer angeschlossen
wird, wird automatisch der vom Betriebssystem vorinstallierte USB-MIDI-Trei-
ber verwendet. Dieser vorinstallierte USB-MIDI-Treiber ermöglicht dem B2/B2SP/
B2N nicht, auf mehrere Programme oder Anwendungen gleichzeitig zuzugreifen.
Um Abhilfe zu schaffen, laden Sie einfach den KORG USB-MIDI-Treiber von
www.korg.com herunter und installieren ihn gemäß der Installationsanweisung.
Selbst wenn Sie das B2/B2SP/B2N nicht mit mehreren Anwendungen ver-
wenden, empfehlen wir Ihnen für höhere Betriebssicherheit die Installation
des KORG USB-MIDI-Treibers.
Funktionen
Netzanzeige
Netzschalter
VOLUME-Regler
Kabelhaken
B2SP
1 ： Klänge
Klänge auswählen
Das B2/B2SP/B2N bietet die Klänge von 12 Tasteninstrumenten.
Mit der SOUND-Taste können Sie zyklisch den nächsten
Preset-Sound anwählen. Mit jedem Drücken gelangen Sie
Lauter
zum nächsten Song in der hier gezeigten Reihenfolge:
1. Deutscher Konzertflügel ¬ 2. Klassisches Klavier ¬ 3. Italieni-
scher Konzertflügel ¬ ... ¬ 12. Streicher
Nach Streicher beginnt der Zyklus mit Deutscher Konzert-
flügel wieder von vorne.
Drücken Sie die PIANO PLAY-Taste, um jederzeit zum
Sound Deutscher Konzertflügel zurückzukehren.
Sie können Sounds auch direkt anwählen wie in „Erwei-
terte Funktionen aufrufen" beschrieben.
Der Standardsound nach dem Einschalten ist Deutscher Kon-
Abbildung :
zertflügel.
B2/B2SP
Erweiterte Funktionen aufrufen
Um die erweiterten Funktionen aufzurufen, halten Sie die
PIANO PLAY- und SOUND-Taste gedrückt und drücken die
den jeweiligen Parameter zugewiesene Taste der Tastatur.
Die Abbildung oben dient Ihnen hierbei als Anleitung. Die
Parameter sind in 9 Bereiche gegliedert.
Versuchen Sie nicht, das Piano bei gedrückt gehaltenen
PIANO PLAY- und SOUND-Tasten zu spielen, sonst kann
es zu unbeabsichtigten Änderungen kommen.
- G-2 -
DC IN-Buchse
USB-Port (*)
PEDAL-Buchse (Boden)
PIANO PLAY-Taste
Löcher für Notenpult
SOUND-Taste
METRONOME-Taste
-6
-4
-2
+1
+3
x
x
x
100
10
1
-5
-3
-1
±0
+2
+4
+5
2 ：
3 ： Transponierung
4 ： E ekte
Tempo
5 ： Metronom
Anschlagdynamik
7 ： MIDI
1: Klangauswahl
Jeder der 12 Preset-Sounds ist einer Taste zugewiesen, wie in der Abbildung
gezeigt.
2: Anschlagdynamik
Sie können die Anschlagdynamik der Tastatur Ihrer Spieltechnik anpassen.
Spieler mit einem leichten Anschlag wählen die Einstellung „Leicht" für
einen größeren Ausdrucksbereich. Für Spieler mit einem härteren Anschlag
empfiehlt sich die Einstellung „Hart". Die Standardeinstellung nach dem
Einschalten ist „Normal".
3: Transponierung
Das B2/B2SP/B2N lässt sich in 5 Halbtonschritten nach oben und 6 Halbton-
schritten nach unten transponieren, so dass Sie es in einer beliebigen Tonart
spielen können. Mit ±0 (keine Transponierung) wird die Transponierfunkti-
on deaktiviert.
Die Standardeinstellung nach dem Einschalten ist ±0.
4: Steuerung von Hall- und Chorus-Effekten
Die Effekte Hall und Chorus fügen dem Sound Raum und Atmosphäre
hinzu. Jeder Preset-Sound ist mit den optimalen Effekteinstellungen erstellt,
wobei Sie Ihrem persönlichen Geschmack entsprechend jeden Effekt akti-
vieren oder deaktivieren können.
5: Metronom
Mit der METRONOME-Taste auf der Oberseite schalten Sie das Metronom
ein und aus – die erweiterten Funktionen bieten Zugang zu den Parametern
Tempo, Taktart und Lautstärke.
Als Standardeinstellung nach dem Einschalten sind Tempo (q ) = 120 / Takt-
art = Keine / Lautstärke = 10 ausgewählt.
Tempo
Mithilfe der Tasten x100, x10 und x1 kann ein Tempo (q ) von 40 bis 240 ein-
gestellt werden. Werte außerhalb dieses Bereichs werden ignoriert.
Beispiel: Für das Tempo (q ) = 85 drücken Sie acht mal die ×10-Taste und
fünf mal die ×1-Taste – für das Tempo (q ) = 140 drücken Sie ein mal die
×100--Taste und vier mal die ×10-Taste.
Wenn Sie die PIANO PLAY- und SOUND-Tasten loslassen, werden die Ein-
stellungen zugewiesen.
Taktart
Diese Funktion setzt einen Akzent auf den ersten Schlag jedes Taktes. Durch
Drücken der entsprechenden Taste bewegen Sie sich zyklisch durch die
Taktarten wie folgt:
2/4 → 3/4 → 4/4 → 6/4 → Keine → 2/4 → ...
* Regeln Sie die Eingangslautstärke für USB-AUDIO und AUDIO IN
an den ans B2/B2SP/B2N angeschlossenen Geräten.
PHONES-Buchse
AUDIO IN-Buchse (*)
9
10
11
12
1
2
3
4
5
6 ：
7 ： MIDI
8 ： Demosongs
Lautstärke
Tonhöhe
Lautstärke
Mit der Leiser-Taste reduzieren Sie die Metronomlautstärke, mit der
Lauter-Taste erhöhen Sie sie. Der Bereich der Metronomlautstärke
reicht von 1 bis 13.
6: Tonhöhe (Referenzton ändern)
Sie können diesen Wert in Schritten von 0,5 Hz bis auf 427,5 Hz
hinunter oder 452,5 Hz hinauf regeln, indem Sie die Höher- oder
Tiefer-Taste drücken. Durch simultanes Drücken der Höher- und
Tiefer-Taste kehren Sie zum Standard-Referenzton A4 = 440 Hz zu-
rück.
Der Standard-Referenzton nach dem Einschalten ist A4 = 440 Hz
(Hertz).
7: MIDI
Local On/Off
Local On: In der Einstellung Local On erzeugt das Spielen der Tasta-
tur des B2/B2SP/B2N Klänge und sendet MIDI-Daten.
Local Off: In der Einstellung Local Off erzeugt das Spielen der Tasta-
tur des B2/B2SP/B2N keine Klänge, sondern sendet allein MIDI-Da-
ten.
Wird das Instrument eingeschaltet, ist Local On eingestellt (Stan-
dardeinstellung).
Program-Change
PC disable: Senden und Empfangen von MIDI-Program-Change-In-
formationen ist deaktiviert.
PC enable: MIDI-Program-Change-Informationen werden gesendet
und empfangen.
Wird das Instrument eingeschaltet, ist PC enable (aktiviert) einge-
stellt (Standardeinstellung).
Control-Change
CC disable: Senden und Empfangen von MIDI-Control-Change-In-
formationen ist deaktiviert.
CC enable: MIDI-Control-Change-Informationen werden gesendet
und empfangen.
Wird das Instrument eingeschaltet, ist CC enable (aktiviert) einge-
stellt (Standardeinstellung).
MIDI-Kanäle
Wählt den Kanal zur Übertragung von MIDI-Daten. Mit jedem Drü-
cken der DOWN-Taste nimmt die Kanalnummer ab, mit jedem Drü-
cken der UP-Taste nimmt sie zu. Die Standardeinstellung ist Kanal 1.
- G-3 -
6
7
8
9 ：
Energiesparfunktion
Abbildung : B2/B2SP
