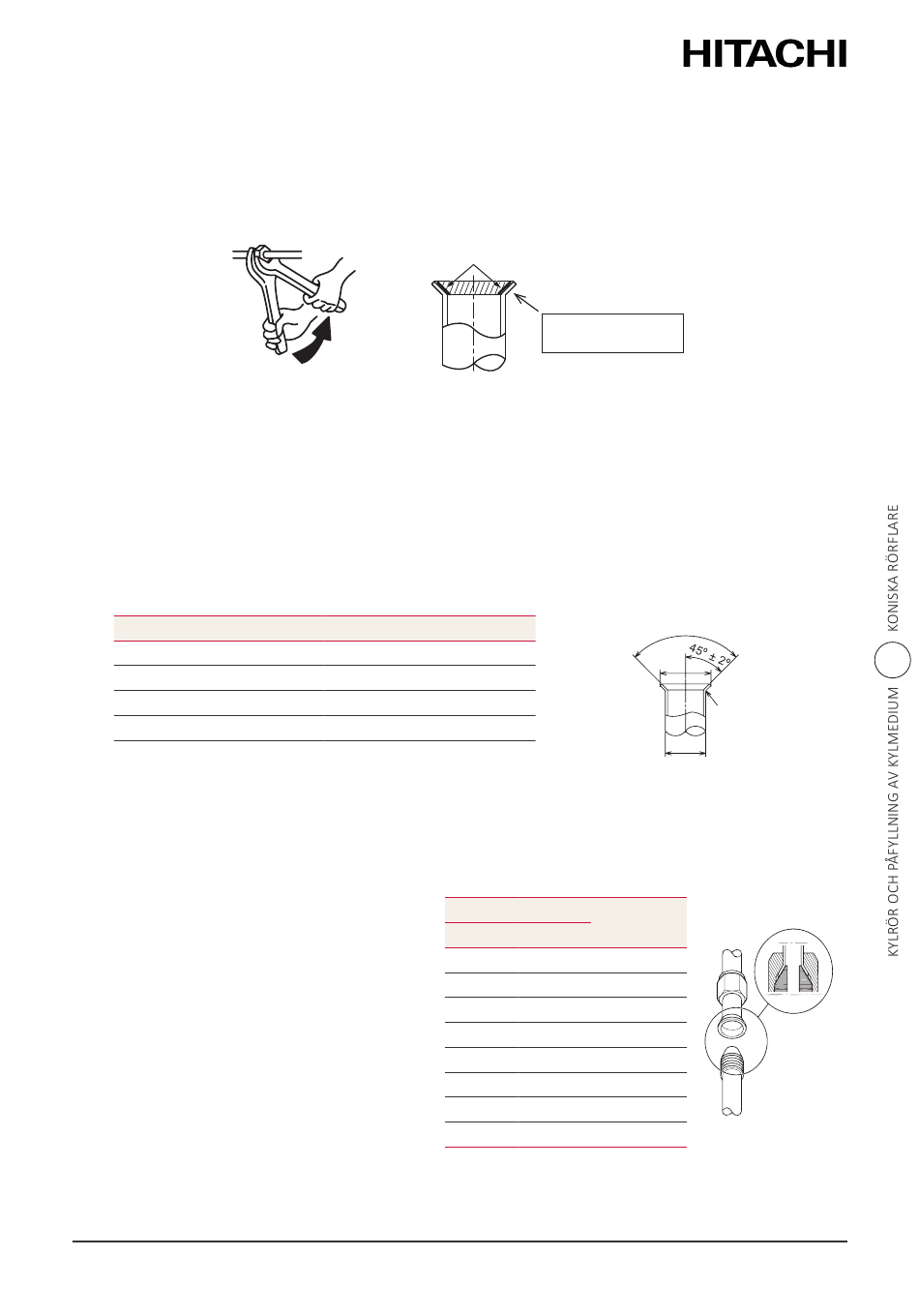

Innan flänsmuttern dras åt ska man applicera ett tunt lager med kylmedelolja (medföljer ej), av
samma typ och märke som används i kompressorn som är installerad på utomhusenheten, på
flänsdelen. Applicera inte olja på andra delar. Drag åt flänsmuttern för vätskeröret till specificerat
moment med två skiftnycklar. Drag sedan åt flänsmuttern för gasröret på samma sätt. Kontrollera
att inget vattenläckage förekommer efter åtdragning.
!
VARNING
För enheter med luftpaneler ska man vara försiktig så att kylmedelsoljan inte kommer i kontakt
med luftpanelen p.g.a. att det kan orsaka sprickor.
5.3.2 Dimensioner på koniskt rör
Utför breddningsarbeten enligt måtten nedan.
Diametrar (mm)
Ø6,35
Ø9,52
Ø12,7
Ø15,88
Ø19,05
Det gör inte att bredda med rör. I detta fall använder man en flänskoppling.
(1)
5.3.3 Installation av konisk koppling
Applicera ett tunt lager med olja på
kylsystemets koniska öppning. Justera det
flänsade röret mot kopplingen som den ska
gängas till.
Vila försiktigt hondelen mot handelen
och kontrollera att måttet stämmer. Håll
anslutningen i linje med en hand och gänga
försiktigt på flänsmuttern med den andra.
Drag åt kopplingen med motsvarande
vridmoment från tabellen.
PMSV0654 rev.0 - 12/2023
Apply Refrigerant Oil.
Applicera kylolja
Applicera inte olja på
flänsdelarnas utsida.
A (mm)
+0
-0,4
9,1
13,2
16,6
19,7
–
(1)
Nominell diameter
mm Tum
Ø6,35 1/4
Ø9,52 3/8
Ø12,7 1/2
Ø15,88 5/8
Ø19,05 3/4
Ø22,2 7/8
Ø25,4 1
Ø28,6 1-1/8
90º±2
øA
0.4-0.8R
ø d
Vridmoment
20 N·m
40 N·m
60 N·m
80 N·m
100 N·m
–
–
–
