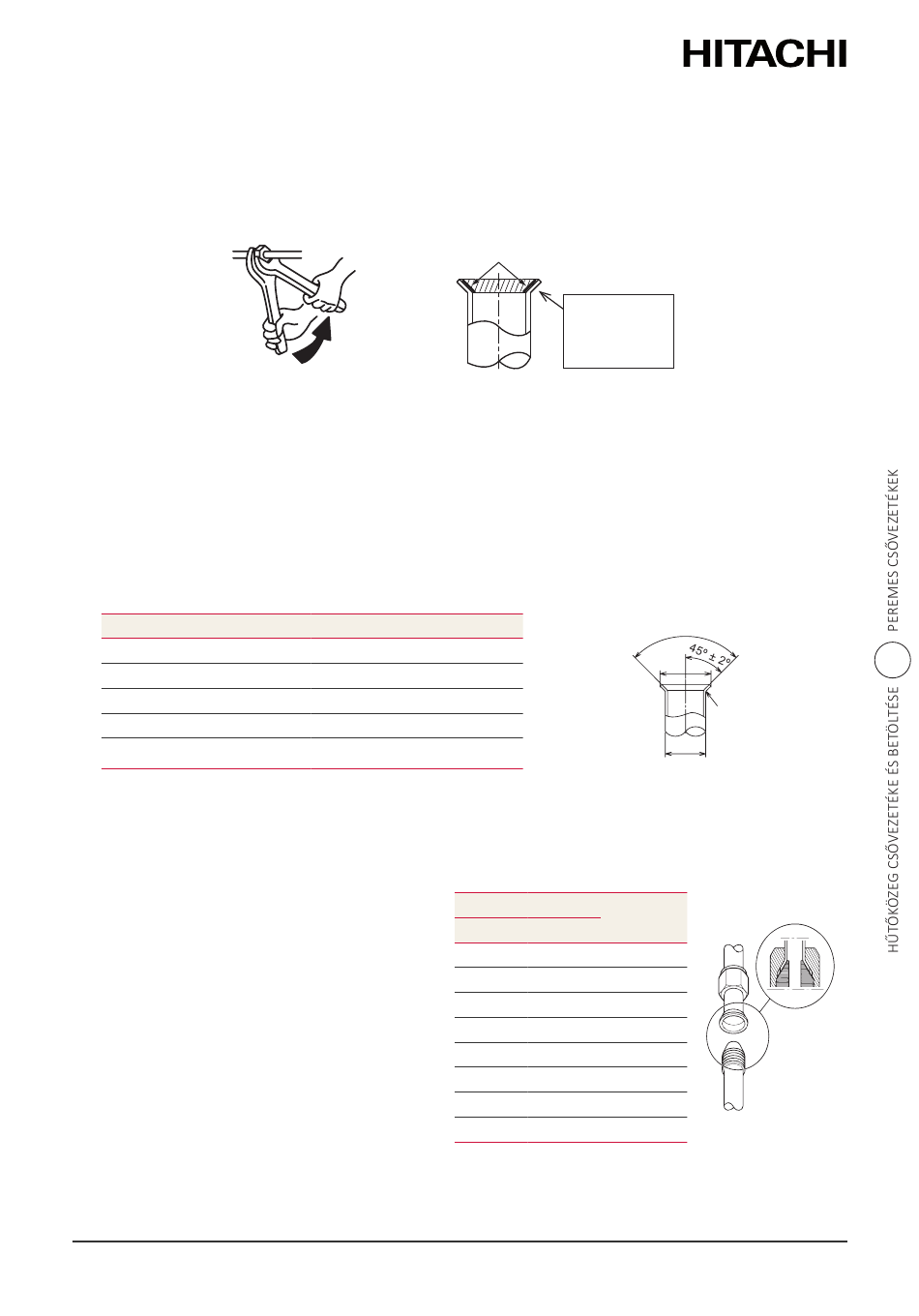

A hollandi anya meghúzása előtt vékony rétegben vigye fel a peremrészre a kültéri egységbe szerelt
kompresszor által használt olajjal azonos típusú és márkájú hűtőközeg-olajat (helyileg szállított). Az
olajat más részekre ne használja. Két csavarkulcs segítségével húzza meg a hűtőközeg cső hollandi
anyáját a meghatározott meghúzási nyomatékkal. Ezután ugyanúgy húzza meg a gázcső hollandi
anyáját. A meghúzás elvégeztével ellenőrizze, hogy a hűtőközeg nem szivárog.
!
FIGYELMEZTETÉS
Levegőpaneles egységeknél ügyeljen arra, hogy a hűtőközeg-olaj ne érintkezzen a levegőpanellel,
mert repedést okozhat.
5.3.2 A peremes cső méretei
Végezze el a tágítási műveleteket az alábbi méréseknek megfelelően.
Átmérő (mm)
Ø6,35
Ø9,52
Ø12,7
Ø15,88
Ø19,05
A tágítás csővel nem végezhető el. Ebben az esetben használjon peremes rögzítésű csatlakozást.
(1)
5.3.3 Peremes csatlakozás beszerelése
Vigyen fel egy vékony réteg olajat a
hűtőrendszerek kúpos nyílására. A peremes
cső végét helyezze azzal a szerelvénnyel egy
vonalba, amelyre fel kívánja csavarni.
Finoman helyezze a fogadó kúpot a párjára,
és ellenőrizze a mérés helyességét. Az egyik
kezével tartsa egyenesen a csatlakozót, a másik
kezével pedig finoman csavarja rá a hollandi
anyát.
A táblázatban megadott meghúzási nyomatékkal
szorítsa meg a csatlakozó részeket.
PMHU0654 rev.0 - 12/2023
Használjon hűtőközeg olajat
Apply Refrigerant Oil.
A (mm)
+0
-0,4
9,1
13,2
16,6
19,7
–
(1)
Névleges átmérő
mm Hüvelyk
Ø6,35 1/4
Ø9,52 3/8
Ø12,7 1/2
Ø15,88 5/8
Ø19,05 3/4
Ø22,2 7/8
Ø25,4 1
Ø28,6 1-1/8
A peremrész
külső részére
ne használjon
hűtőközeg olajat.
90º±2
øA
0.4-0.8R
ø d
Meghúzási
nyomaték
20 N·m
40 N·m
60 N·m
80 N·m
100 N·m
–
–
–
