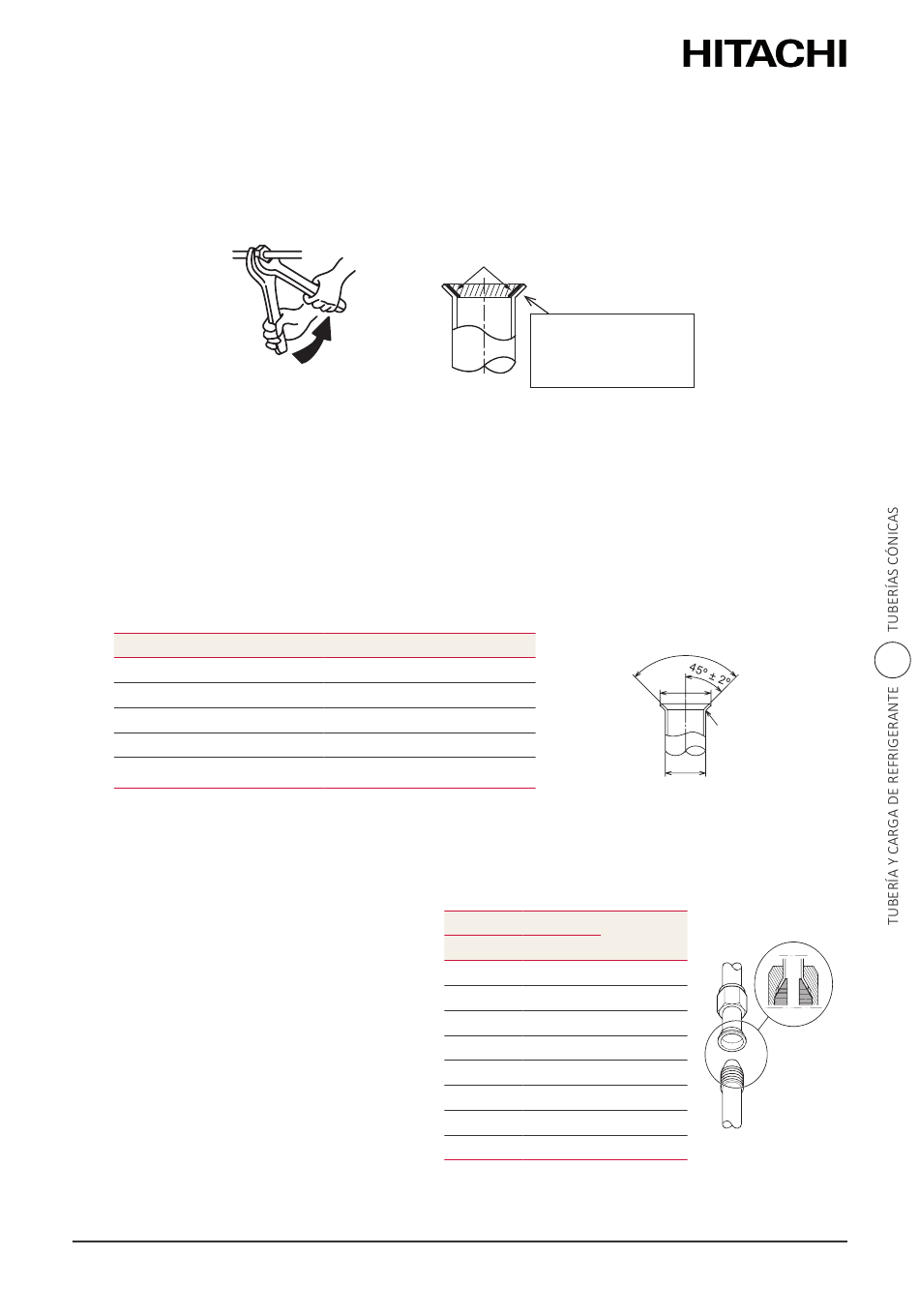

Antes de apretar la tuerca cónica, aplique una fina capa de aceite refrigerante (suministrado por el
instalador) del mismo tipo y marca que el usado en el compresor de la unidad exterior. No aplique
aceite en otras zonas. Apriete la tuerca cónica de la tubería de líquido con el par especificado
con la ayuda de dos llaves. Proceda del mismo modo con la tuerca cónica de la tubería de gas.
Compruebe que no hay fugas de refrigerante.
!
PRECAUCIÓN
En caso de unidades con panel de aire asegúrese de que el aceite refrigerante no toca el panel, se
podría agrietar.
5.3.2 Dimensiones de la tubería cónica
Realice el abocardado respetando las medidas indicadas a continuación.
Diámetros (mm)
Ø6,35
Ø9,52
Ø12,7
Ø15,88
Ø19,05
No se puede ampliar con tubería. En este caso, es necesario utilizar uniones con racor.
(1)
5.3.3 Conexiones cónicas
Aplique una ligera capa de aceite en
la abertura cónica para sistemas de
refrigeración. Encare el extremo de la tubería
cónica a la conexión a la que irá roscada.
Apoye suavemente el cono hembra sobre el
cono macho y compruebe que la medida es
correcta. Mantenga alineada la unión con una
mano y con la otra enrosque la tuerca cónica
suavemente.
Apriete con el par correspondiente indicado
en la tabla.
PMES0654 rev.0 - 12/2023
Unte aceite de refrigerante
Apply Refrigerant Oil.
No unte aceite de
refrigerante en el exterior
de la parte cónica.
A (mm)
+0
-0,4
9,1
13,2
16,6
19,7
–
(1)
Diámetro nominal
mm Pulgadas
Ø6,35 1/4
Ø9,52 3/8
Ø12,7 1/2
Ø15,88 5/8
Ø19,05 3/4
Ø22,2 7/8
Ø25,4 1
Ø28,6 1-1/8
90º±2
øA
0.4-0.8R
ø d
Par de
apriete
20 N·m
40 N·m
60 N·m
80 N·m
100 N·m
–
–
–
