Dos Dosierung
t Dosierzeit (Berechnung durch den jeweiligen p-Regler)
Dos
T Taktzeit der Stellgrößenausgabe (konfigurierbare Konstante)

6.1.3 Einseitige und zweiseitige Regelung

6.1.3.1 Einseitige Regelung (mV)

Der mV-Regler arbeitet nur einseitig, d.h. er kann die Regelgröße (mV) nur in eine
Richtung beeinflussen, nämlich anhebend. Die Regelung kann nur dann sinnvoll
eingreifen, wenn der Istwert kleiner ist als der eingestellte Sollwert, d.h. x-w < 0.
Die Dosierrichtung wird als mV+ bzw. D+ bezeichnet, da sie die Regelgröße anhebt.

6.1.3.2 Zweiseitige Regelung (nur pH)

Die pH-Regelung ist zweiseitig ausgeführt, d.h. sie kann die Regelgröße pH sowohl
gezielt anheben (Dosierrichtung pH+) als auch absenken (Dosierrichtung pH-),
vorausgesetzt es sind Dosiervorrichtungen für beide Dosierrichtungen vorhanden.
Die zweiseitige Dosierung wird durch zwei unabhängige Dosierrelais realisiert, von
denen eines ein pH-anhebendes, das andere ein pH-absenkendes Pflegeprodukt
dosiert.
Die zweiseitige Regelung kann als Kombination zweier einseitiger Regelungen
betrachtet werden, wovon eine bei x-w < 0, die andere bei x-w > 0 aktiv ist.
Da die Bestückung zweier Dosiervorrichtungen für die zweiseitige pH-Regelung
optional ist, kann die zweiseitige Regelung abgeschaltet werden, Statt dessen wird in
diesem Falle nur eine Dosierrichtung pH+ oder pH- ausgewählt, d.h. der pH-Regler
arbeitet einseitig entweder pH-anhebend oder pH-absenkend.

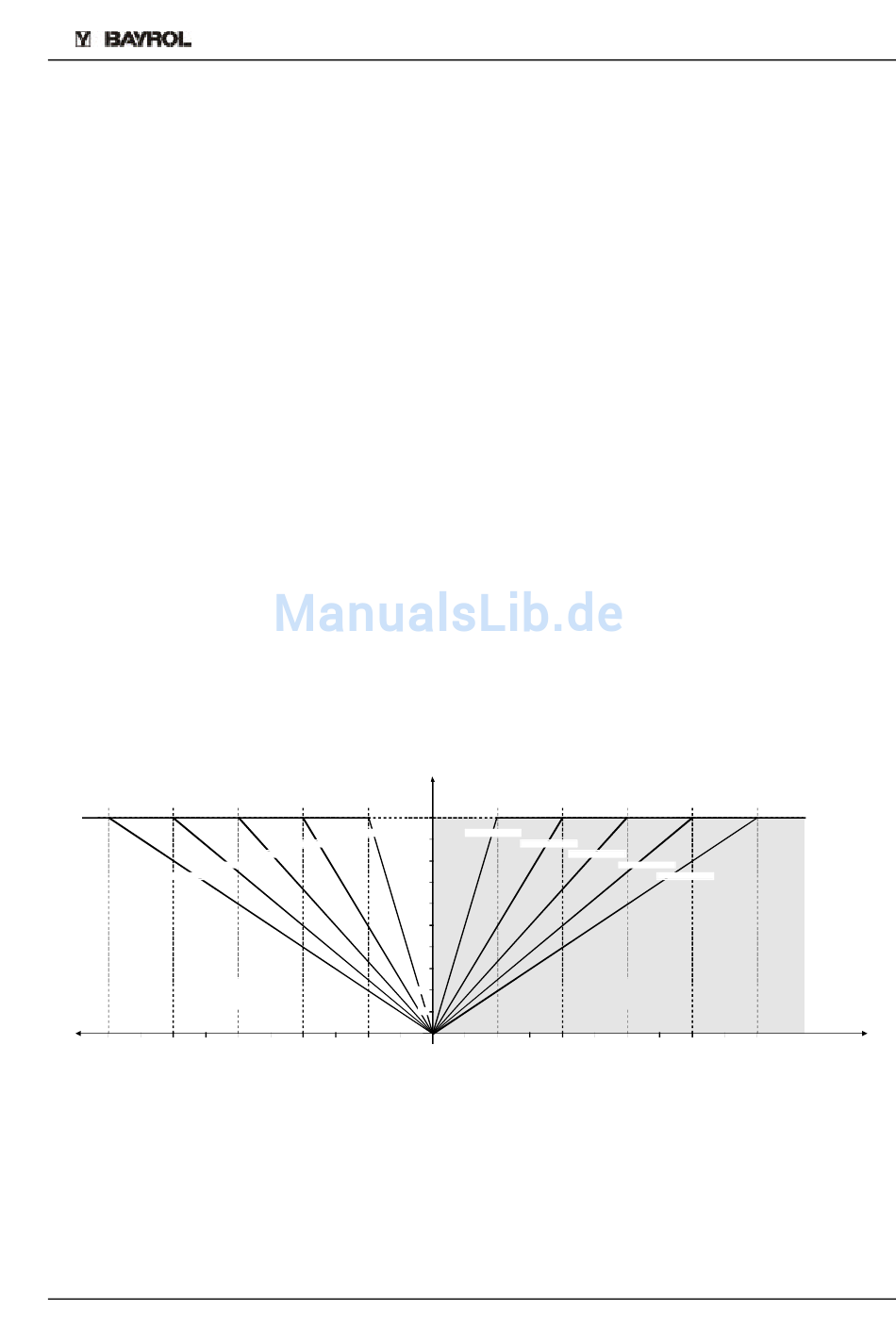

Die folgende Abbildung veranschaulicht die zweiseitige Regelung für unterschiedliche
Einstellungen des p-Bereichs.
p-Bereich=60%
p-Bereich=80%
p-Bereich=100%
x-w < 0: pH+
(pH-anhebend)
-10 -8 -6
Abbildung 2 Zweiseitige pH-Regelung
6.1.4 Totzone (nur pH)
Der pH-Regler verfügt über eine einstellbare Totzone. Die Totzone wird in pH
angegeben. Liegt der Betrag der Regelabweichung |x-w| innerhalb der Totzone, so
erfolgt keine Stellgrößenausgabe, d.h. die Dosierung beträgt 0%.
Dosierung
[%]
100
p-Bereich=20%
90
p-Bereich=40%
80
70
60
50
40
30
20
10
-4 -2
p-Bereich=20%
p-Bereich=40%
p-Bereich=60%
p-Bereich=80%
x-w >= 0: pH-
(pH-absenkend)
2 6
4
41
Anleitung zum PoolManager
p-Bereich=100%
8 10 Regelabweichung
(x-w) [pH]
