Bayrol PoolManager Anleitung

Mess-, regel- und dosiergerät für schwimmbäder
Vorschau ausblenden Andere Handbücher für PoolManager:
Inhaltsverzeichnis

Werbung

Quicklinks

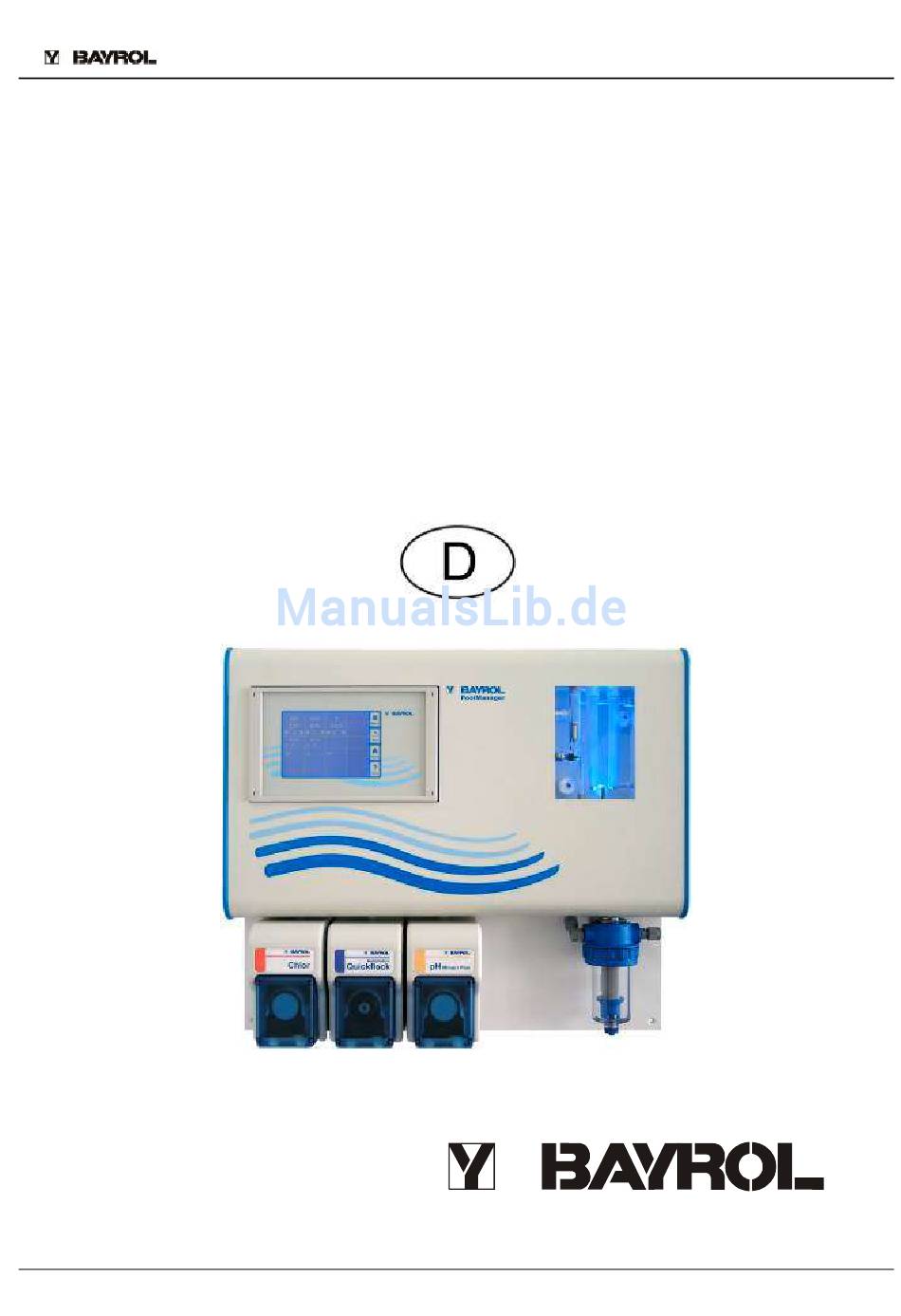

Anleitung zum PoolManager
Anleitung
zum Mess-, Regel- und Dosiergerät
für Schwimmbäder
PoolManager
Chlor
Brom
Sauerstoff
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bayrol PoolManager

Inhaltszusammenfassung für Bayrol PoolManager

  • Seite 1 Anleitung zum PoolManager Anleitung zum Mess-, Regel- und Dosiergerät für Schwimmbäder PoolManager Chlor Brom Sauerstoff...

  • Seite 2: Inhaltsverzeichnis

    Anleitung zum PoolManager Inhaltsverzeichnis ÜBERBLICK ........................6 Der PoolManager ............................6 Pflegeprogramme...........................6 Eigenschaften im Überblick ........................6 INSTALLATION ....................... 7 Montage an der Wand ..........................7 Installation in das Umwälzsystem ......................8 BEDIENUNG ........................12 Bedienkonzept ............................12 Menü zur Erstinbetriebnahme......................15 SOFTWARE ........................17 Schematische Darstellung der Menüstruktur..................18 PH-REGELUNG ......................
  • Seite 3 Anleitung zum PoolManager Haupt-Dosierung ..........................28 Auffrisch-Dosierungen.........................28 Darstellung in der Home-Ansicht .......................31 8.5..................................31 O2 (BayroSoft) Menü..........................32 ALARM-ÜBERWACHUNG....................34 Überblick ...............................34 Flow-Alarm (Durchfluss-Alarm) ......................34 Einschalt-Verzögerung ........................35 Alarm-Signalisierung ...........................36 Blockierung der Dosierung durch Alarme..................36 Tabellarische Übersicht ........................37 Alarm-Einstellungen..........................38 SERVICE-MELDUNGEN ....................39 10.1 Überblick ...............................39 10.2 Signalisierung fälliger Service-Meldungen..................39...
  • Seite 4 Anleitung zum PoolManager 13.2 Stromausgänge 0/4...20mA........................45 13.3 PC-Kommunikation PM4Comm ......................46 13.4 PoolConnect (Fernwartung per SMS) ....................46 EXTERNE ANSCHLÜSSE ....................47 14.1 Signalklemmen (grüner Klemmenblock links) ..................47 14.2..................................48 14.3 Netzspannungs-Klemmen 230VAC (schwarzer Klemmenblock rechts).........49 14.4 Standard-Verdrahtung (ohne Zusatz-Optionen) ................50 DAS INNENLEBEN DES POOLMANAGERS ..............51 15.1...

  • Seite 5: Gefahrenhinweise

    Haftung an den Betreiber der Anlage über. Beachten Sie: Die Verwendung anderer Produkte wie z.B. Salzsäure zur pH-Wert Regulierung können in kurzer Zeit zu ernsthaften Schäden führen! BAYROL empfiehlt, das Gerät ausschließlich mit BAYROL-Produkten zu betreiben. Sollte es durch den Einsatz von Produkten anderer Hersteller zu Problemen kommen, kann BAYROL dafür weder Garantie noch Haftung übernehmen.

  • Seite 6: Überblick

    Anleitung zum PoolManager 1 Überblick 1.1 Der PoolManager Der PoolManager ist ein hochmodernes Mess-, Regel- und Dosiersystem für Schwimmbäder. 1.2 Pflegeprogramme Für den Bereich der Schwimmbadpflege stehen drei Pflegeprogramme der PoolManager-Familie zur Auswahl: 1. PoolManager Chlor 2. PoolManager Brom 3. PoolManager Sauerstoff 1.3 Eigenschaften im Überblick...

  • Seite 7: Pc-Kommunikation

    Auskunft über die Wasserqualität. 2 Installation Bei Ihrem PoolManager Mess-, Regel- und Dosiergerät handelt es sich um ein präzises und empfindliches System. Bitte behandeln sie es zu jeder Zeit pfleglich. Bitte handhaben Sie auch die Abdeckhaube vorsichtig und lassen Sie sie weder fallen, noch mit Chemikalien in Verbindung kommen.

  • Seite 8: Installation In Das Umwälzsystem

    Anleitung zum PoolManager 2.2 Installation in das Umwälzsystem Führen Sie alle Installationsarbeiten sorgfältig aus und beachten Sie die geltenden Sicherheitsvorschriften. Trennen Sie das Mess-, Regel- und Dosiergerät und alle anderen elektrischen Verbraucher wie elektrische Heizung oder Umwälzpumpe vom Stromnetz. Beachten Sie darüber hinaus die einschlägigen Richtlinien für die Installation elektrischer Geräte.
  • Seite 9 Anleitung zum PoolManager 2.2.1 PoolManager Chlor Bitte installieren Sie nach folgendem Schema 2.2.2 PoolManager Brom Bitte installieren Sie nach folgendem Schema...

  • Seite 10: Technische Voraussetzungen

    Anleitung zum PoolManager 2.2.3 PoolManager Sauerstoff Bitte installieren Sie nach folgendem Schema 2.2.3.1 Voraussetzungen für eine einwandfreie Wasserqualität mit BayroSoft Um eine einwandfreie Wasserqualität mit dem BayroSoft-Pflegeprogramm zu gewährleisten beachten Sie bitte die folgenden Punkte sorgfältig. Technische Voraussetzungen  Einwandfreier Bau und Betrieb der Beckenhydraulik, Wasserführung (einschließlich Schwallwasserbehälter) und Filteranlage.
  • Seite 11 Anleitung zum PoolManager  Gelegentlich prüfen, ob BayroSoft im Wasser vorhanden ist. Dies möglichst am Tag vor der nächsten Dosierung (Es sollten dann noch mindestens 10 mg pro Liter BayroSoft im Becken sein.). Hierzu einfach BayroSoft Quick Test –Teststreifen ins Wasser tauchen – Blauverfärbung zeigt die Anwesenheit von BayroSoft an.

  • Seite 12: Bedienung

    Anleitung zum PoolManager 3 Bedienung 3.1 Bedienkonzept 3.1.1 Der Touchscreen Der Touchscreen ist ein hoch auflösender, blau hinterleuchteter Bildschirm, der auf Fingerdruck reagiert. Bitte beachten Sie, dass ein leichter Druck auf den Bildschirm völlig ausreicht, um die gewünschte Reaktion zu erreichen.
  • Seite 13 Anleitung zum PoolManager 3.1.3 Eingaben Eingaben oder Änderungen sind ausgesprochen einfach zu bewerkstelligen und werden immer nach dem gleichen Schema getätigt. Prinzipiell gilt: Jeder Wert und jeder Begriff, der von einem weißen Rahmen umgeben oder invertiert (blaue Schrift in weißem Kasten) ist kann geändert werden. Ist eine Änderung gewünscht wird einfach ein Finger innerhalb des Rahmens auf den...

  • Seite 14: Ausführliche Online Hilfe

    Antippen der Help-Taste angezeigt werden. 3.1.4 Ausführliche Online Hilfe Eine wesentliche Komponente der Software des Poolmanager ist die ausführliche Online Hilfe. Sie ist kontextbezogen und bietet zu jedem Menüpunkt weiterführende Hilfe an. Damit ist dieses Handbuch zum Betrieb des PoolManager nicht unbedingt notwendig, alle zum Betrieb wesentlichen Informationen beinhaltet die Software und sind durch einen Druck auf die Hilfe- Taste abrufbar.

  • Seite 15: Menü Zur Erstinbetriebnahme

    Anleitung zum PoolManager 3.2 Menü zur Erstinbetriebnahme Der PoolManager verfügt über ein Menü zur Erstinbetriebnahme. In diesem Menü werden alle für eine erfolgreiche Installation relevanten Parameter abgefragt. Trotz der erheblichen Erleichterung, die das Erstinbetriebnahmemenü bietet, darf die Inbetriebnahme ausschließlich von fachkundigem Personal durchgeführt werden! Alle einzustellenden Parameter sind genau zu prüfen.
  • Seite 16 Beckenwasser werden, um eine einwandfreie Einstellung des Redox-Wertes zu ermöglichen. 1. Stellen Sie den Betriebsmodus pH auf Auto, wenn der PoolManager die Einstellung automatisch vornehmen soll. Dieser Vorgang dauert eine von Beckengröße und Wasserqualität abhängige Zeit. 2. Stellen Sie den Betriebsmodus auf Hand, wenn Sie die Einstellung des pH-Werts durch manuelle Zugabe von ph-Werthebern bzw.

  • Seite 17: Software

    Anleitung zum PoolManager 4 Software 4.1.1 Menüstruktur Auf die Gesamtheit der in der Software enthaltenen Menüs und Parameter kann in zwei Ebenen zugegriffen werden.  In der Zugriffsebene „Hauptmenü (Kunde)“ (Code-Nr. „1234“) werden alle für den Benutzer relevanten Menüpunkte und Parameter angezeigt.

  • Seite 18: Schematische Darstellung Der Menüstruktur

    Anleitung zum PoolManager 4.2 Schematische Darstellung der Menüstruktur...

  • Seite 19: Ph-Regelung

    Anleitung zum PoolManager 5 pH-Regelung 5.1 Darstellung in der Home-Ansicht Pos. Inhalt Bemerkungen Modul-Name „pH“ Aktueller pH-Messwert 0.00...9.99 pH Messwert-Grafik Beschreibung siehe unten Aktueller Auto / Aus / Hand / Alarm (blinkt!) / Flow / Einschaltverzögerung („x Betriebszustand min“) Pumpen-Symbol Das Pumpensymbol rotiert, wenn die jeweilige Dosierpumpe läuft.

  • Seite 20: Konfiguration Ph-Regelung

    Anleitung zum PoolManager 5.2 Konfiguration pH-Regelung 5.2.1 Sollwert, Grenzen, p-Bereich Die Konfiguration der pH-Wert-Regelung kann im Erstinbetriebnahmemenü oder wie hier beschrieben im Kundenmenü unter Messung & Regelung (erweiterter Parametersatz) erfolgen. Einstellung pH-Regelung Parameter Bedeutung / Wirkung Sollwert pH Einstellung des gewünschten pH-Werts im Schwimmbeckenwasser.

  • Seite 21: Kalibrierung Ph-Elektrode

    Anleitung zum PoolManager 5.2.2 Kalibrierung pH-Elektrode Die pH-Elektrode des PoolManager muss vierteljährlich kalibriert werden um etwaige Abweichungen des Messverhaltens zu kompensieren. Ein Austausch der Elektrode ist nach Ablauf eines Jahres notwendig. Diese Wartungs- und Austauschintervalle müssen unbedingt eingehalten werden, um eine fehlerfreie Funktion der Messung und damit eine einwandfreie Wasserqualität zu gewährleisten.
  • Seite 22 Anleitung zum PoolManager Parameter Bedeutung Einstellung Kalibrier-Parameter pH pH Elektrode Steilheit der pH-Elektrode Nicht notwendig, da Elektrodenkonstante Offset pH Nullpunkt-Verschiebung der pH-Messung Nicht notwendig, wird durch Kalibrierung kompensiert 1-Punkt Kalibrierung pH Kalibrier -Eingaben Kal.-Wert pH pH-Referenzwert für die Kalibrierung  pH 7 bei Verwendung der ...

  • Seite 23: Mv-(Redox-)Regelung

    Anleitung zum PoolManager 6 mV-(Redox-)Regelung 6.1 Darstellung in der Home-Ansicht Pos. Inhalt Bemerkungen Modul-Name „mV“ Aktueller mV-Messwert 0...999 mV Messwert-Grafik Beschreibung siehe unter „pH-Regelung“ Aktueller Auto / Aus / Hand / Alarm (blinkt!) / Flow / Einschaltverzögerung („x Betriebszustand min“) Pumpen-Symbol Das Pumpensymbol rotiert, wenn die jeweilige Dosierpumpe läuft.

  • Seite 24: Konfiguration Mv (Redox Potential)

    Anleitung zum PoolManager 6.2 Konfiguration mV (Redox Potential) 6.2.1 Sollwert, Grenzen, p-Bereich Einstellung mV (Redox Potential) Parameter Bedeutung/Wirkung Sollwert mV Einstellung des gewünschten, bzw. ermittelten mV-Werts im Schwimmbeckenwasser. Annährungsweise kann zu Beginn mit dem voreingestellten Defaultwert gearbeitet werden, eine genaue Einhaltung des gewünschten Chlorgehalts im Schwimmbeckenwasser muss allerdings für das jeweilige Wasser ermittelt werden.

  • Seite 25: Kalibrierung Redox-Elektrode

    Anleitung zum PoolManager 6.2.2 Kalibrierung Redox-Elektrode Ablauf erklären (mit Screenshots) Die Redox-Elektrode des PoolManager muss vierteljährlich kalibriert werden um etwaige Abweichungen des Messverhaltens zu kompensieren. Ein Austausch der Elektrode ist nach Ablauf eines Jahres notwendig. Diese Wartungs- und Austauschintervalle müssen unbedingt eingehalten werden, um eine fehlerfreie Funktion der Messung und damit eine einwandfreie Wasserqualität zu gewährleisten.
  • Seite 26 Anleitung zum PoolManager Parameter Bedeutung Einstellung Kalibrier-Parameter pH pH Elektrode Steilheit der pH-Elektrode Nicht notwendig, da Elektrodenkonstante Offset pH Nullpunkt-Verschiebung der pH-Messung Nicht notwendig, wird durch Kalibrierung kompensiert 1-Punkt Kalibrierung pH Kalibrier -Eingaben Kal.-Wert pH pH-Referenzwert für die Kalibrierung  pH 7 bei Verwendung der ...

  • Seite 27: Temperatur-Messung

    Wenn kein aktiver Alarm ansteht, erscheint der Text „OK“. 7.2 Konfiguration Temperatur Beim PoolManager Chlor und Brom ist die Temperatur eine reine Anzeige. Beim PoolManager Sauerstoff wird die Messung der Temperatur zur Errechnung der Temperaturkompensation herangezogen (siehe Beschreibung O2 Dosierung)

  • Seite 28: Dosierautomatik O2 (Bayrosoft)

    Anleitung zum PoolManager 8 Dosierautomatik O2 (BayroSoft) 8.1 Grundkonzept Die Zugabe der optimalen Menge an BayroSoft in das Schwimmbad-Wasser erfolgt durch mehrere automatische Dosierungen pro Woche. Die dosierte Menge hängt von der am Gerät programmierten Dosiermenge und von der gemessenen Wasser-Temperatur ab. Die empfohlene Einstellung für die Dosiermenge beträgt 0,5 Liter pro 10m³...
  • Seite 29 Anleitung zum PoolManager Bei eingeschalteter Temperatur-Kompensation ergibt sich die Dosiermenge einer Auffrisch- Dosierung durch Multiplikation der programmierten Dosiermenge mit einem Temperatur-abhängigen Faktor: Temperatur-Mittelwert des vorausgegangenen Wochendrittels  24°C 24-26°C 26-28°C 28-30°C > 30°C Faktor für Temperatur- Kompensation „Normal“ Faktor für Temperatur- Kompensation „Hoch“...

  • Seite 30: Verlauf Der Wirksamen Bayrosoft-Konzentration Im Wasser

    Anleitung zum PoolManager 8.3.1 Verlauf der wirksamen BayroSoft-Konzentration im Wasser Die beiden folgende Abbildungen zeigen schematisch den Verlauf der wirksamen BayroSoft- Konzentration im Wasser im Verlauf einer Woche. Im ersten Beispiel beträgt die Wassertemperatur 24°C. Daher entfallen die beiden Auffrisch- Dosierungen.

  • Seite 31: Darstellung In Der Home-Ansicht

    Anleitung zum PoolManager 8.4 Darstellung in der Home-Ansicht Pos. Inhalt Bemerkungen Modul-Name „O2“ Programmierte Während einer laufenden Dosierung wird hier die bereits dosierte Dosiermenge Menge angezeigt, d.h. die Anzeige steigt kontinuierlich von 0.0 Liter bis zur dosierten Gesamtmenge an. Nach dem Abschluss der Dosierung springt die Anzeige zurück auf die programmierte Dosiermenge.

  • Seite 32: O2 (Bayrosoft) Menü

    Anleitung zum PoolManager 8.6 O2 (BayroSoft) Menü Das O2 Menü setzt sich aus vier Untermenüs zusammen:  Konfiguration O2 (BayroSoft) Einstellung aller relavanten Parameter für die O2-Dosierautomatik.  Temperatur-Mittelwerte Anzeige der gemessenen Temparatur-Mittelwerte für die gesamte Woche und für die einzelnen Wochendrittel ...

  • Seite 33: Konfiguration O2 (Bayrosoft) Folgende Einstellungen Können Vorgenommen Werden

    Hier wird die Dosierleistung der BayroSoft-Pumpe eingegeben. Diese Einstellung muss unbedingt mit der tatsächlichen Pumpenleistung der verwendeten Pumpe übereinstimmen. Anderenfalls kann der PoolManager die erforderliche Pumpen-Laufzeit für eine Dosierung nicht korrekt berechnen und die dosierten BayroSoft-Mengen sind nicht korrekt! Becken-Volumen 1...5000m³...

  • Seite 34: Alarm-Überwachung

    Der PoolManager überwacht kontinuierlich alle relevanten Daten und Betriebszustände, um einen sicheren Betrieb und optimale Wasserqualität sicherzustellen. Stellt der PoolManager dabei ein Problem fest, so erzeugt er eine Alarm-Meldung, die auf das Problem hinweist. Einige Alarm-Zustände sorgen dabei für eine Blockierung der Produkt-Dosierung bis zur Beseitigung der Alarm-Ursache.

  • Seite 35: Manuelle Quittierung Des Flow-Alarms

    9.2.2 Manuelle Quittierung des Flow-Alarms Diese Variante ist nur für Schwimmbad-Anlagen sinnvoll, bei denen die Umwälzung ununterbrochen rund um die Uhr läuft. Der PoolManager wertet ein fehlendes Flow-Signal als schwerwiegenden Fehlerzustand, der mit den verschiedenen Alarm-Mechanismen signalisiert wird. Wichtiger Hinweis: Auch nach der Rückkehr des Flow-Signals bleibt in dieser Variante die Dosierung blockiert.

  • Seite 36: Alarm-Signalisierung

    Anleitung zum PoolManager 9.4 Alarm-Signalisierung Der PoolManager nutzt mehrere Mechanismen, um dem Anwender Alarm-Zustände deutlich zu signalisieren:  Auffälliges Blinken des gesamten Displays Das Blinken wird bei Berührung des Touch-Screens sofort beendet.  Automatischer Sprung in das Menü „Alarm-Übersicht“ Das Menü „Alarm-Übersicht“ kann auch jederzeit über die Menü-Taste direkt aus dem Auswahl-Menü...

  • Seite 37: Tabellarische Übersicht

    Anleitung zum PoolManager  Im Menü „Alarm-Einstellungen“ kann festgelegt werden, ob ein Niveau-Alarm zu einer Blockierung der Dosierung führt. Standardmäßig wird die Dosierung des betreffenden Regel- Moduls (pH, mV, O2) durch einen Niveau-Alarm blockiert. Nach einem Dosierzeit-Alarm wird die Dosierung bei Quittierung des Alarms wieder freigegeben.

  • Seite 38: Alarm-Einstellungen

    Anleitung zum PoolManager 9.7 Alarm-Einstellungen Im Menü „Alarm-Einstellungen“ sind folgende Anpassungen möglich: 9.7.1 Akustische Alarme Folgende akustischen Alarme können einzeln aktiviert bzw. deaktiviert werden:  Akustisches Signal bei Flow-Alarm  Akustisches Signal bei Niveau-Alarm  Akustisches Signal bei sonstigen Alarmen ...

  • Seite 39: Service-Meldungen

    Empfohlenes Intervall: 12 Monate Für jeden Service-Vorgang kann im Menü „Service-Intervalle“ (nur im Service-Menü) ein Zeitintervall in Monaten festgelegt werden. Nach dieser Zeit erinnert der PoolManager automatisch an die Fälligkeit des geplanten Service-Vorgangs. Standardmäßig sind alle Service-Intervalle auf 0 Monate eingestellt und damit deaktiviert. Um die Funktion zu aktivieren, muss zunächst ein Intervall von 1...60 Monaten für die gewünschten Service-...

  • Seite 40: Neu-Planung Von Service-Meldungen

    Anleitung zum PoolManager 10.3 Neu-Planung von Service-Meldungen Der PoolManager ermittelt das Fälligkeitsdatum einer Service-Meldung, indem er zum aktuellen Datum das eingestellte Service-Intervall hinzu addiert. Beispiel: Für die pH-Kalibrierung ist ein Service-Intervall von 3 Monaten eingestellt. Am 06.12.2006 erfolgt eine Neu-Planung.

  • Seite 41: Geräte-Statistik

    Hauptdos.O2 gestartet (2.4l) Diese Abfolge in der Geräte-Statistik hat folgenden Hintergrund: Um 0 Uhr startet der PoolManager eine O2 Haupt-Dosierung mit einer Dosiermenge von 2,4 Litern. Nach 10 Minuten ist jedoch der BayroSoft-Kanister leer. Dadurch wird ein Niveau-Alarm ausgelöst, der die O2 Haupt-Dosierung blockiert. Am nächsten Morgen um 8:30 Uhr wird der leere BayroSoft- Kanister ersetzt.

  • Seite 42: Hand-Dosierung

    0,9 l Hand-Dosiermenge Hier wird die gewünschte Dosiermenge für die Hand-Dosierung eingestellt. Aus der Dosiermenge und der Schlauchkonfiguration berechnet der PoolManager die Dauer der Hand-Dosierung. Beispiel: Bei einer Schlauchkonfiguration von 6 l/h und einer Dosiermenge von 2,0 l ergibt sich eine Dauer der Hand-Dosierung von 20min.

  • Seite 43: Blockierung Durch Alarme

    Wird während der Einschaltverzögerung eine Hand-Dosierung gestartet, so beendet dies die Einschaltverzögerung vorzeitig. 12.4 Sonderfall Stoss-Chlorung Eine Stoss-Chlorung ist ein Sonderfall einer Hand-Dosierung. Der PoolManager bietet die Stoss- Chlorung im Menü „Hand-Dosierung“ unter folgenden Voraussetzungen an:  Es handelt sich um ein PoolManager Cl Gerät ...

  • Seite 44: Sonderfall Pumpen-Test (Ph / Mv / O2)

    13 Zusatz-Module 13.1 Universelle Schaltausgänge 13.1.1 Überblick Der PoolManager bietet zwei universelle Schaltausgänge, über die Zusatz-Attraktionen gesteuert werden können, z.B. die Pool-Beleuchtung oder eine Jet-Anlage. Der Anschluss erfolgt über die Klemmen 47/48 („OUT1“) bzw. 49/50 („OUT2“). Die Ausgänge werden vom PoolManager jeweils über einen potentialfreien Relais-Kontakt geschaltet.

  • Seite 45: Stromausgänge 0/4

    Für die Verwendung der Stromausgänge muss der optionale Strom-Konverter „PM4-SA4“ im PoolManager Gerät gesteckt sein. Der PoolManager bietet optional Stromausgänge, die die aktuellen Messwerte als 0-20mA bzw. 4-20mA Stromsignal ausgeben. Dies kann zum Anschluss des PoolManagers an einen Schreiber oder an die zentrale Haustechnik genutzt werden.

  • Seite 46: Pc-Kommunikation Pm4Comm

    „PM4-485“ im PoolManager Gerät gesteckt sein. Das optional erhältliche PC-Kommunikations-Paket PM4comm ermöglicht den Anschluss eines oder mehrerer Poolmanager-Geräte an einen PC über eine RS-485 / RS-232 Schnittstelle. Die zugehörige Windows-Software zeigt alle relevanten des PoolManagers übersichtlich an. Insbesondere erfolgt auch eine zyklische Speicherung aller relevanten Daten und eine grafische Darstellung der Messwert-Verläufe über einen längeren Zeitraum hinweg.

  • Seite 47: Externe Anschlüsse

    Anleitung zum PoolManager 14 Externe Anschlüsse Achtung Lebensgefahr! Das Öffnen des PoolManager-Gehäuses ist unbedingt nur im stromlosen Zustand und von geschultem Fachpersonal durchzuführen. Dies gilt sowohl für das Abnehmen des Klemmraum-Deckels als auch für das Öffnen der Geräte-Front mit dem Display.
  • Seite 48 Option für Option A Diese Anschlussklemmen können für zukünftige zukünftige Erweiterungen und neue Funktionen des unten Option B Erweiterungen PoolManager 4 verwendet werden oben Option C unten Option D oben Schalteingang 1 Signal Signal-Eingang des Schalteingangs 1 Der Eingang ist galvanisch getrennt.

  • Seite 49: Netzspannungs-Klemmen 230Vac (Schwarzer Klemmenblock Rechts)

    Alarmen eingeschaltet wird. Schaltausgang 1 Potentialfreier Schaltausgang zum Anschluss von (OUT1) Wasserattraktionen oder sonstigen Komponenten, die vom PoolManager gesteuert werden sollen. Schaltausgang 2 Potentialfreier Schaltausgang zum Anschluss von (OUT2) Wasserattraktionen oder sonstigen Komponenten, die vom PoolManager gesteuert werden sollen.

  • Seite 50: Standard-Verdrahtung (Ohne Zusatz-Optionen)

    Anleitung zum PoolManager 14.4 Standard-Verdrahtung (ohne Zusatz-Optionen) Abbildung 2: Standard-Anschlüsse beim PoolManager 4 (PoolManager Cl/Br/O2) Funktion Klemmen Bemerkungen pH-Elektrode BNC-Stecker mV-(Redox-)Elektrode BNC-Stecker Niveau-Eingang pH BNC-Stecker Niveau-Eingang BNC-Stecker Desinfektion (Cl/O2) Temperatur-Sensor 11 (+) Standard: PT1000-Typ 12 (-) Alternativ: KTY83-Typ Messzellen-Beleuchtung 21 (+)

  • Seite 51: Das Innenleben Des Poolmanagers

    Serien-Nummer (z.B. B06CB0031) 15.1.1 Austausch der Puffer-Batterie Wenn die Spannung der Puffer-Batterie unter 2,7 V sinkt, löst der PoolManager einen Batterie- Alarm aus. In diesem Fall muss innerhalb von ca. 2-3 Wochen die Puffer-Batterie ausgetauscht werden. Anderenfalls kann der PoolManager die Datums- und Uhrzeit-Einstellung verlieren oder es können Datenverluste auftreten.

  • Seite 52: Grundprint

    Anleitung zum PoolManager Nach der Entnahme der alten Batterie muss die neue Batterie schnellstmöglich eingesetzt werden, ansonsten besteht die Gefahr von Datenverlusten. 15.2 Grundprint Die folgende Abbildung zeigt die relevanten Bauteil-Positionen auf dem Grundprint. Abbildung 3 Bauteil-Positionen Grundprint Beschreibung Steckplatz für optionalen Schnittstellen-Konverter PM4-485 (für PM4comm PC-Kommunikation)

  • Seite 53: Austausch Eines Relais

    Über eine SD-Karten Schnittstelle im Klemmraum des PoolManagers kann bei Bedarf eine neue Betriebssoftware aufgespielt werden. Dazu wird eine handelsübliche SD-Karte sowie ein spezieller SD-Karten-Adapter für den PoolManager benötigt. Ein Software-Update kann nur durch geschultes Fachpersonal durchgeführt werden. Weitere Details sind in einer gesonderten Anleitung zur Durchführung eines Software-Updates...

  • Seite 54: Fehlersuche Und -Beseitigung

    Anleitung zum PoolManager 16 Fehlersuche und –beseitigung In der nachfolgenden Tabelle sind typische Probleme zusammengestellt, die beim Betrieb PoolManagers auftreten können. Zu jedem dieser Probleme sind mögliche Ursachen und Abhilfe- Maßnahmen angegeben. Die Tabelle ist entsprechend der Module pH, mV (Redox), O2 und Temperatur gegliedert.

  • Seite 55: Art Des Problems Redox-Messung

    Anleitung zum PoolManager Art des Problems Mögliche Problemursache Behebung des Problems Redox-Messung Redox-Potential stimmt nicht mit Kalibrierung fehlerhaft oder liegt Neu-Kalibrierung durchführen der Kontrollmessung überein lange zurück Kalibrierfehler bei der Fehlerhafte Eingabe der Kalibrierung wiederholen Redox-Kalibrierung Kalibrierwerte Elektrode verschmutzt oder defekt Elektrode in 5-10%iger Salzsäre...
  • Seite 56 Anleitung zum PoolManager Die Dosierpumpe arbeitet nicht, Sicherung der Dosierpumpe ist Sicherung ersetzen (1A träge) obwohl am Gerät eine Dosierung durchgebrannt angezeigt wird Dosierrelais defekt Betreffendes Relais ersetzen Dosierpumpe defekt Dosierpumpe ersetzen Das Dosierpumpe arbeitet. aber es Behälter ist leer...

  • Seite 57: Service

    Anleitung zum PoolManager 17 Service 17.1 Schlauchwechsel an den Dosierpumpen Es muss einmal jährlich ein Schlauchwechsel an den Dosierpumpen durchgeführt werden. Ersatzschläuche erhalten Sie bei Ihrem Schwimmbadfachhändler. Wir empfehlen, den Schlauchwechsel von einem Fachmann durchführen zu lassen. Um den Schlauchwechsel durchzuführen, bitte folgendermaßen vorgehen:...

  • Seite 58: Elektrodenbezogene Hinweise

    Anleitung zum PoolManager  Die Elektroden aus der Messzelle nehmen und in den Köcher einbringen, in dem Sie die Elektrode erhalten haben.  Nasssystem (Messstrecke) von Wasser entleeren. 17.3 Elektrodenbezogene Hinweise  Das pH-empfindliche Membranglas sollte man sorgfältig behandeln und vor Beschädigungen schützen.

  • Seite 59: Anhang

    Anleitung zum PoolManager ANHANG: 17.4 Lieferumfang: PoolManager Chlor 1 St. PoolManager 4 St. Holzschraube 4,5 X 40 Verzinkt 4 St. Dübel S6 1 St. Teflonband 2 St. Messwasserentnahmen 2 St. Impfstück CA. 0,5 BAR,1/2"-4/6" 2 St. Sauggarnitur Starr 435 Niv. BNC 1 St.
