1.4 Schlauchwechsel an den Dosierpumpen

Es muss einmal jährlich ein Schlauchwechsel an den Dosierpumpen durchgeführt
werden. Ersatzschläuche erhalten Sie bei Ihrem Schwimmbadfachhändler. Um den
Schlauchwechsel durchzuführen, bitte folgendermaßen vorgehen:
1. Pumpe ca. eine halbe Stunde mit lauwarmem Frischwasser spülen.
2. Saug- und Druckschlauch abnehmen.
3. Laufband an den Griffmulden zusammendrücken und Riegel im
Uhrzeigersinn bis zum Anschlag drehen.
4. Laufband entnehmen und alten Schlauch an den Schlauchtüllen aus den
Führungen ziehen.
5. Neuen Schlauch mit den Schlauchtüllen in die Führung des Laufbandes
einlegen (verstiftete Seite der Schlauchtüllenplatte nach oben).
6. Laufband komplett mit dem Schlauch in den Pumpenkörper einlegen
(Schwalbenschwanzführung).
7. Laufband an den Griffmulden zusammendrücken und gleichzeitig den Riegel
gegen den Uhrzeigersinn drehen bis dieser einrastet. Anschließend Saug- und
Druckschlauch wieder anschließen.
1.5 Außerbetriebnahme
Wenn das Gerät z.B. zur Überwinterung außer Betrieb genommen werden soll,
folgendermaßen vorgehen:
• Die Pumpen mit lauwarmem Frischwasser ca. eine halbe Stunde spülen.
• Das Schlauchset lösen. Dazu Laufband an den Griffmulden zusammendrücken und
Riegel im Uhrzeigersinn bis zum Anschlag drehen.

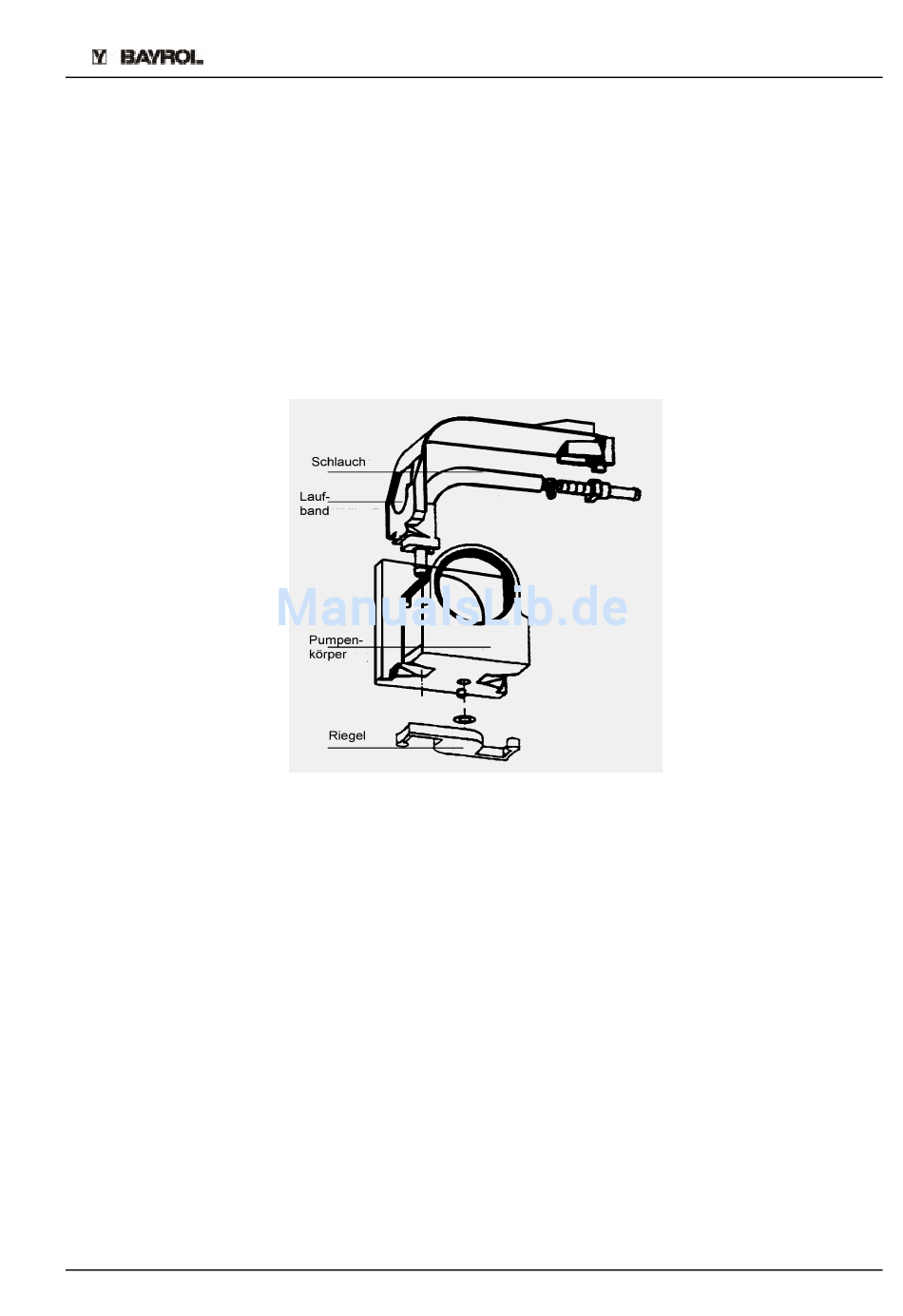

Abbildung: Kopf der Schlauchpumpe
