8

Service

8.1

Frontprint

Die folgende Abbildung zeigt die relevanten Bauteil-Positionen auf dem Frontprint.

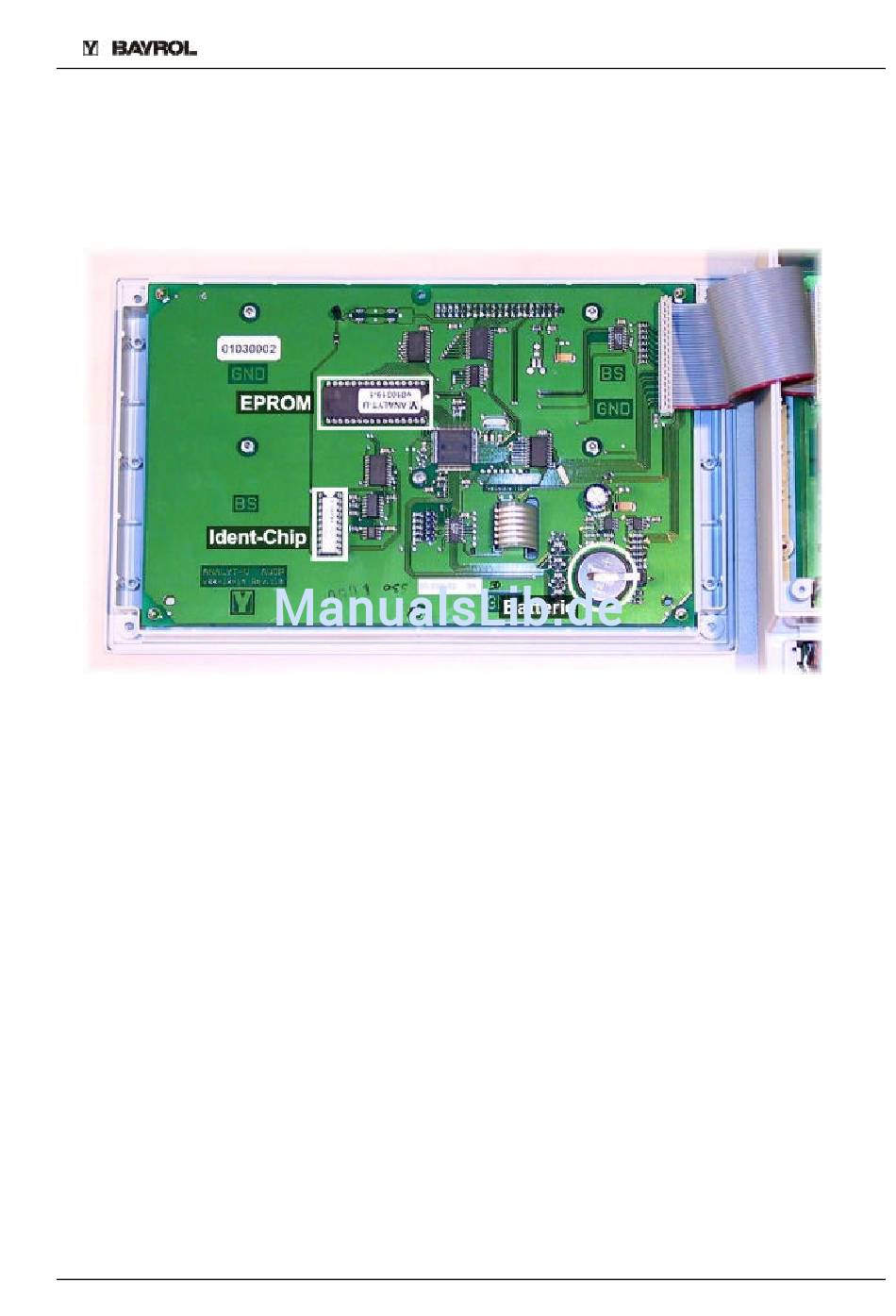

Abbildung 5 Bauteil-Positionen Frontprint
8.1.1 Austausch des Ident-Chips
Der Ident-Chip ist gesockelt und kann somit leicht ausgetauscht werden.
Position und Ausrichtung des Ident-Chips können Abbildung 5 entnommen werden.
8.1.2 Austausch des EPROMs (Software-Update)
Das EPROM dient als Programmspeicher und enthält die gesamte Betriebssoftware
des Gerätes. Der Baustein ist gesockelt und kann somit im Falle eines Software-
Updates leicht ausgetauscht werden.
Position und Ausrichtung des EPROMs können Abbildung 5 entnommen werden.

8.1.3 Austausch der Puffer-Batterie

Die Puffer-Batterie ist in einer speziellen Halterung untergebracht und kann leicht
ausgetauscht werden. Der Plus-Pol der Batterie zeigt nach oben.
Die Position der Batterie kann Abbildung 5 entnommen werden.
