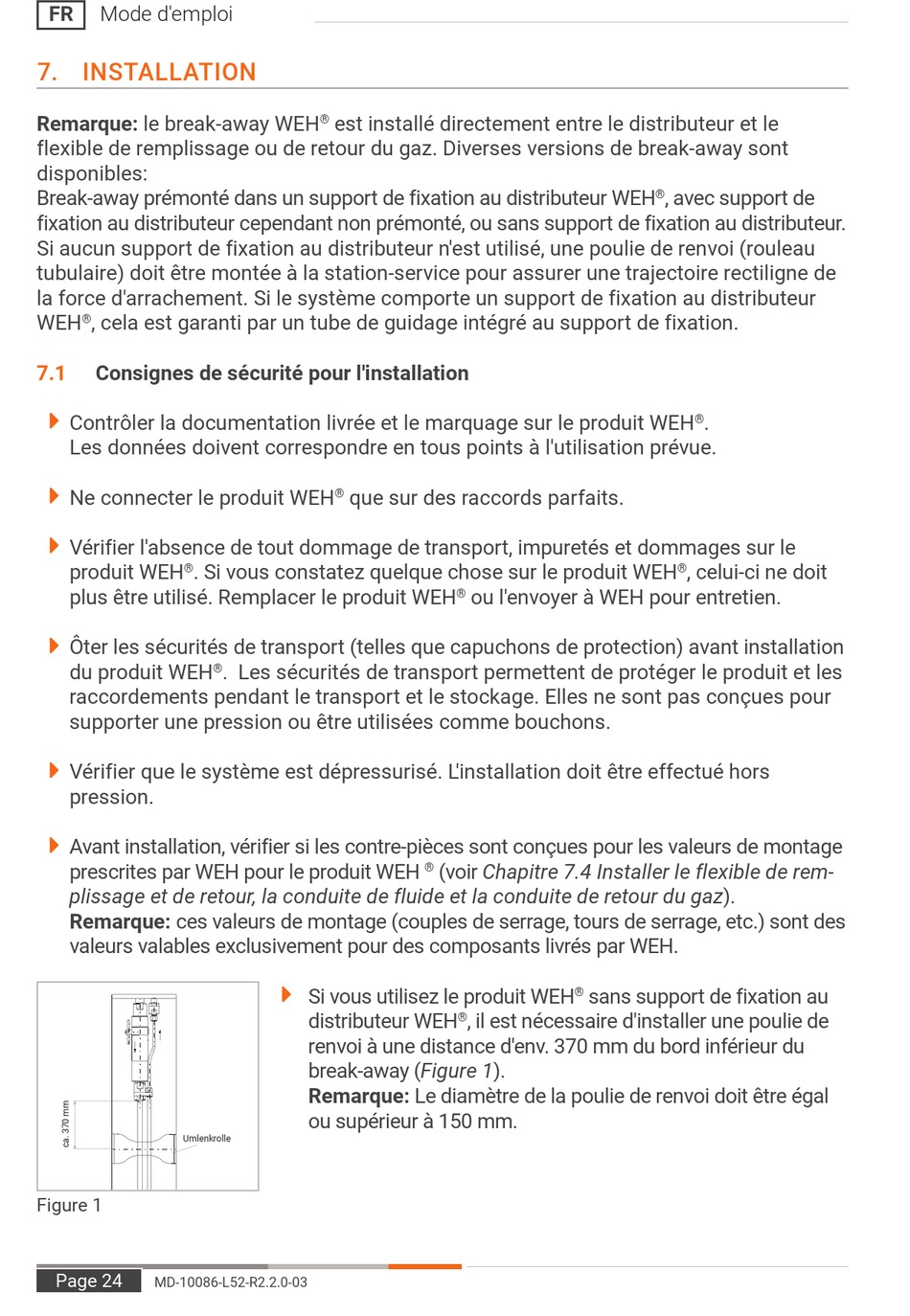

FR Mode d'emploi

7. INSTALLATION

Remarque: le break-away WEH
flexible de remplissage ou de retour du gaz. Diverses versions de break-away sont
disponibles:
Break-away prémonté dans un support de fixation au distributeur WEH
fixation au distributeur cependant non prémonté, ou sans support de fixation au distributeur.
Si aucun support de fixation au distributeur n'est utilisé, une poulie de renvoi (rouleau
tubulaire) doit être montée à la station-service pour assurer une trajectoire rectiligne de
la force d'arrachement. Si le système comporte un support de fixation au distributeur
WEH , cela est garanti par un tube de guidage intégré au support de fixation.
®
7�1 Consignes de sécurité pour l'installation
Î Contrôler la documentation livrée et le marquage sur le produit WEH
Les données doivent correspondre en tous points à l'utilisation prévue.
Î Ne connecter le produit WEH
Î
Vérifier l'absence de tout dommage de transport, impuretés et dommages sur le
produit WEH . Si vous constatez quelque chose sur le produit WEH
®
plus être utilisé. Remplacer le produit WEH
Î
Ôter les sécurités de transport (telles que capuchons de protection) avant installation
du produit WEH
raccordements pendant le transport et le stockage. Elles ne sont pas conçues pour
supporter une pression ou être utilisées comme bouchons.
Î
Vérifier que le système est dépressurisé. L'installation doit être effectué hors
pression.
Î
Avant installation, vérifier si les contre-pièces sont conçues pour les valeurs de montage
prescrites par WEH pour le produit WEH
plissage et de retour, la conduite de fluide et la conduite de retour du gaz).
Remarque: ces valeurs de montage (couples de serrage, tours de serrage, etc.) sont des
valeurs valables exclusivement pour des composants livrés par WEH.
Umlenkrolle
Figure 1
Page 24
MD-10086-L52-R2.2.0-03
est installé directement entre le distributeur et le
®
que sur des raccords parfaits.
®
. Les sécurités de transport permettent de protéger le produit et les
®
Î
Si vous utilisez le produit WEH
distributeur WEH
renvoi à une distance d'env. 370 mm du bord inférieur du
break-away (Figure 1).
Remarque: Le diamètre de la poulie de renvoi doit être égal
ou supérieur à 150 mm.
ou l'envoyer à WEH pour entretien.
®
(voir Chapitre 7.4 Installer le flexible de rem-
®
sans support de fixation au
®
, il est nécessaire d'installer une poulie de
®
, avec support de
®
.
®
, celui-ci ne doit
®
